密封方式：外卡式
密封范围：11.8mm-20mm
产品分类：异形管连接器
产品描述：G70R系列格雷希尔快速连接器，316不锈钢主体，L型结构、超短尺寸，适用于狭小空间里异···

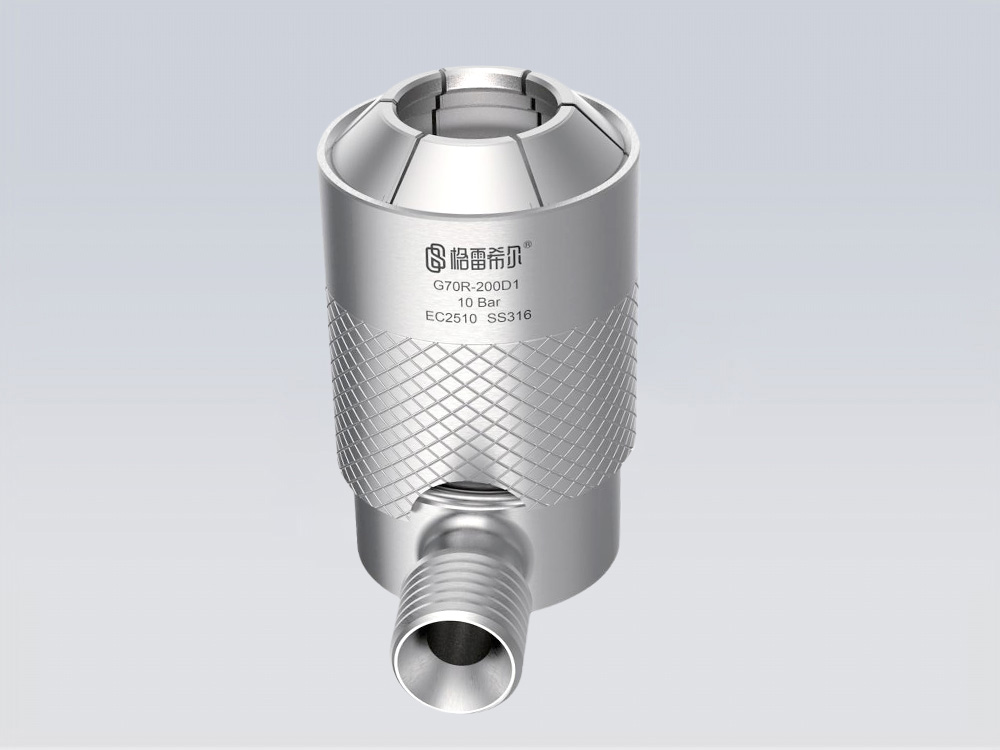

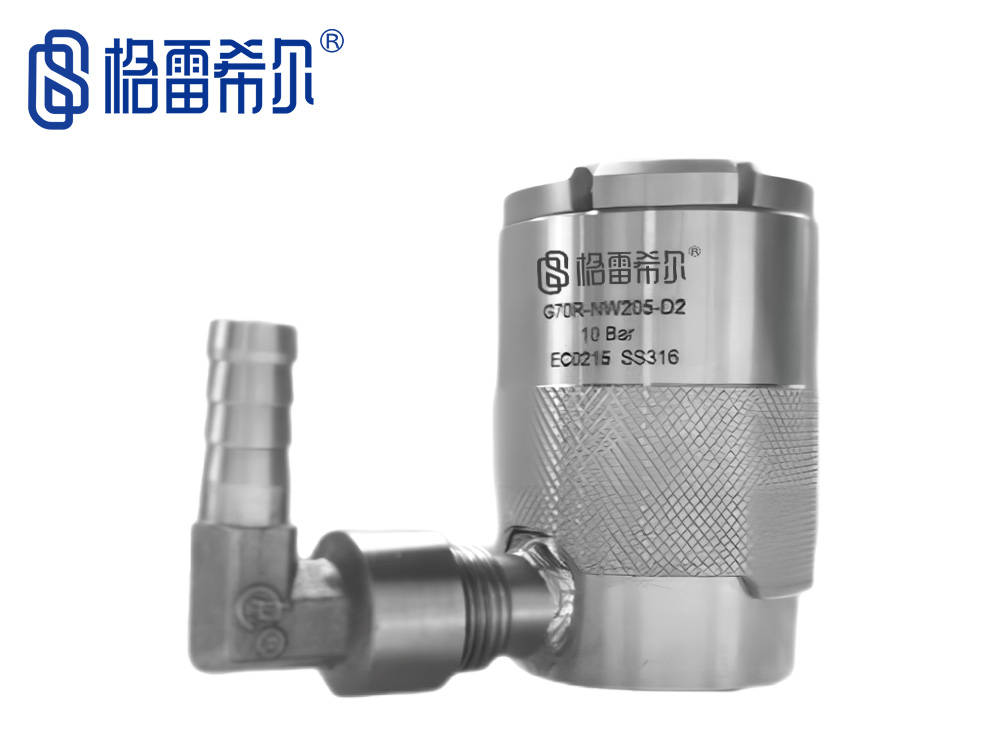

G70R系列格雷希尔快速连接器，316不锈钢主体，L型结构、超短尺寸，适用于狭小空间里异型管的密封连接，且内置截止阀及安全锁止功能，保生障产安全；操作简单，快捷灵活，可靠耐用，专业设计，提升整体的生产测试效率。
密封连接方案
Sealed Connection Scheme

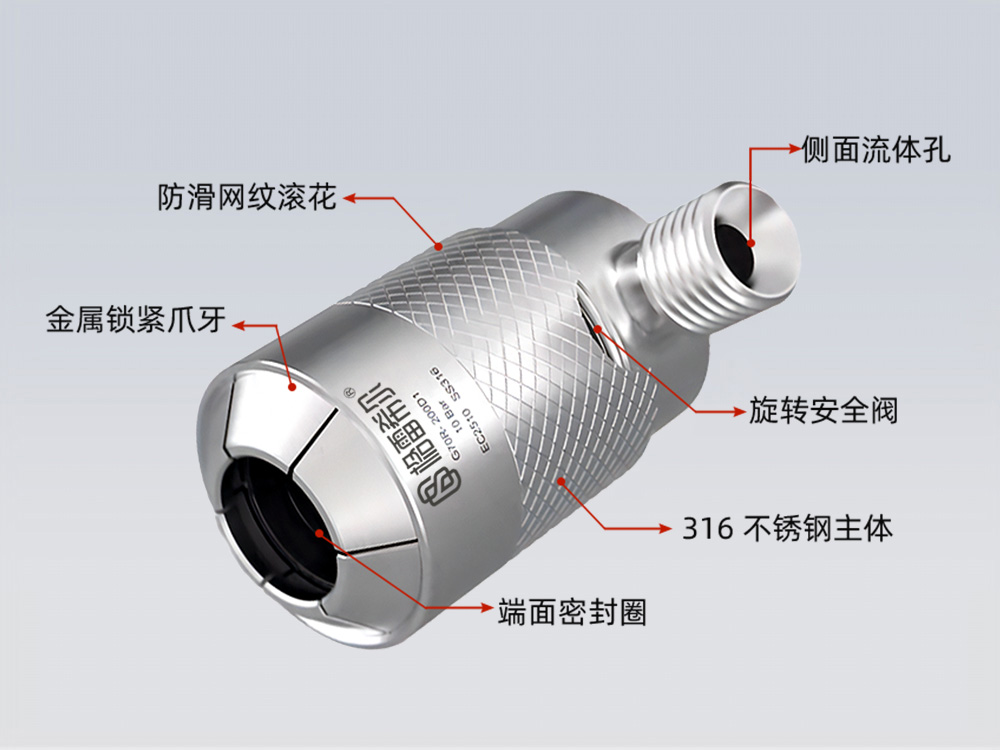

| & 滑套式操作简单便捷 |
| & 可靠的端面密封，密封圈维护简单 | |
| & 316优质不锈钢材质坚固耐用 | |
| & 安全防脱锁止功能连接稳固，保障安全生产 | |
| & 超短尺寸适用于空间受限场合 |
产品特点
Product Features
|
|
|  |

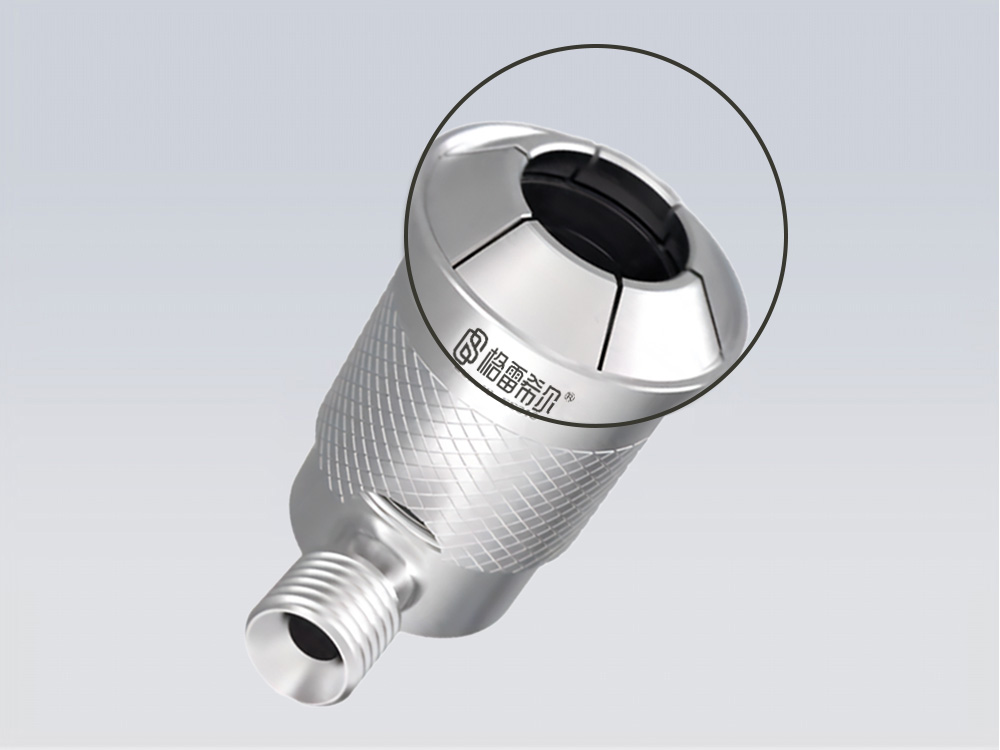

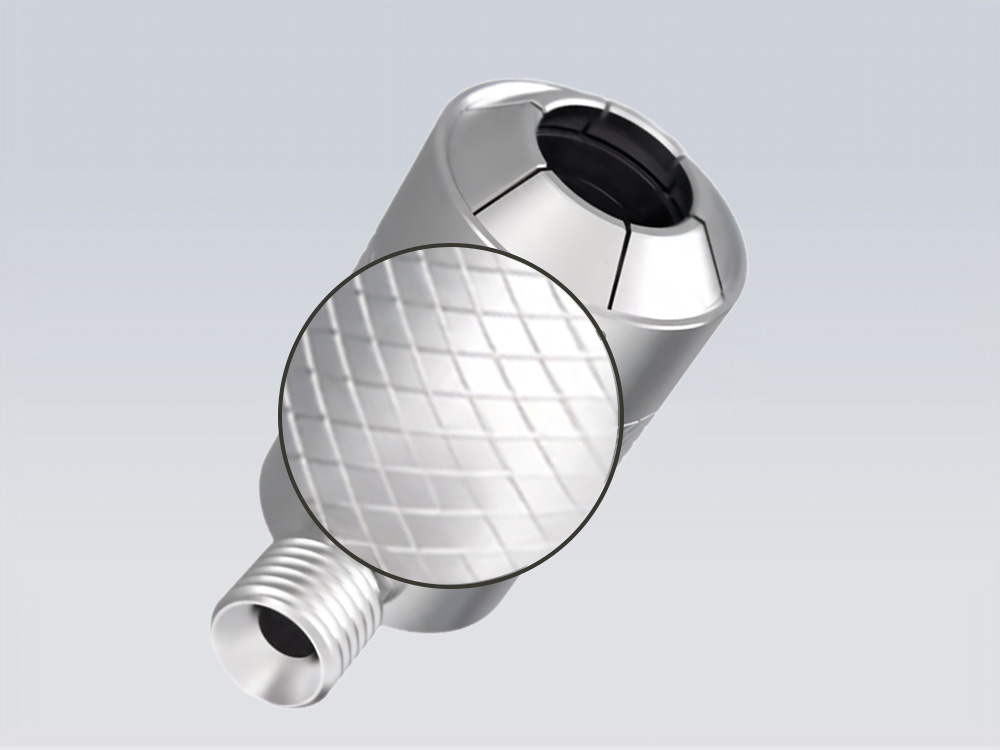

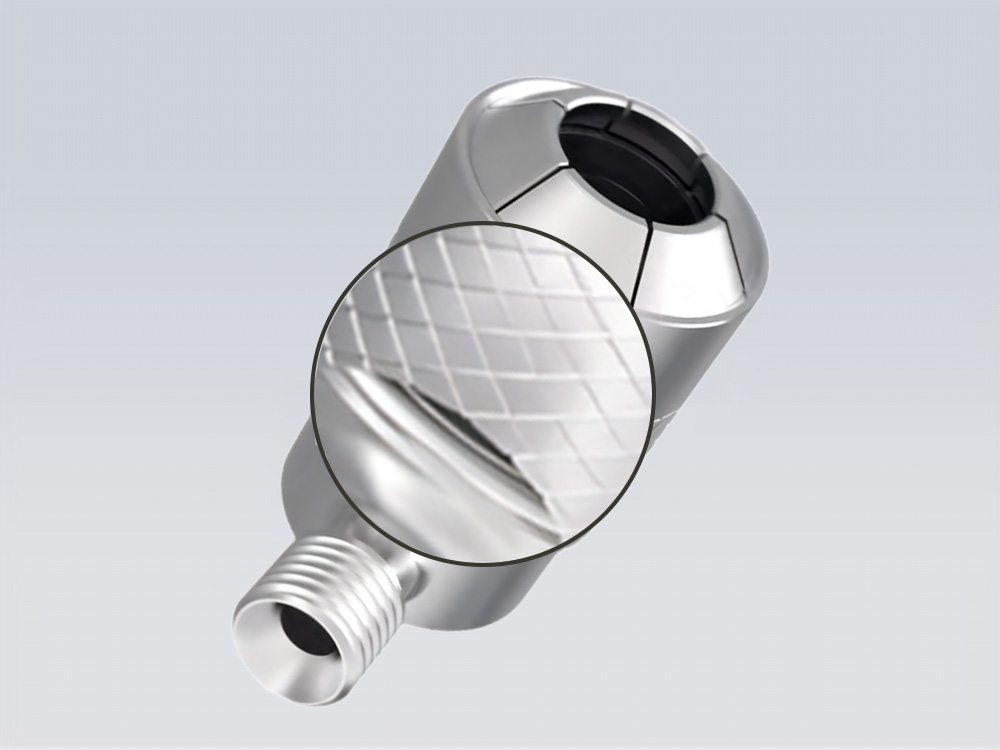

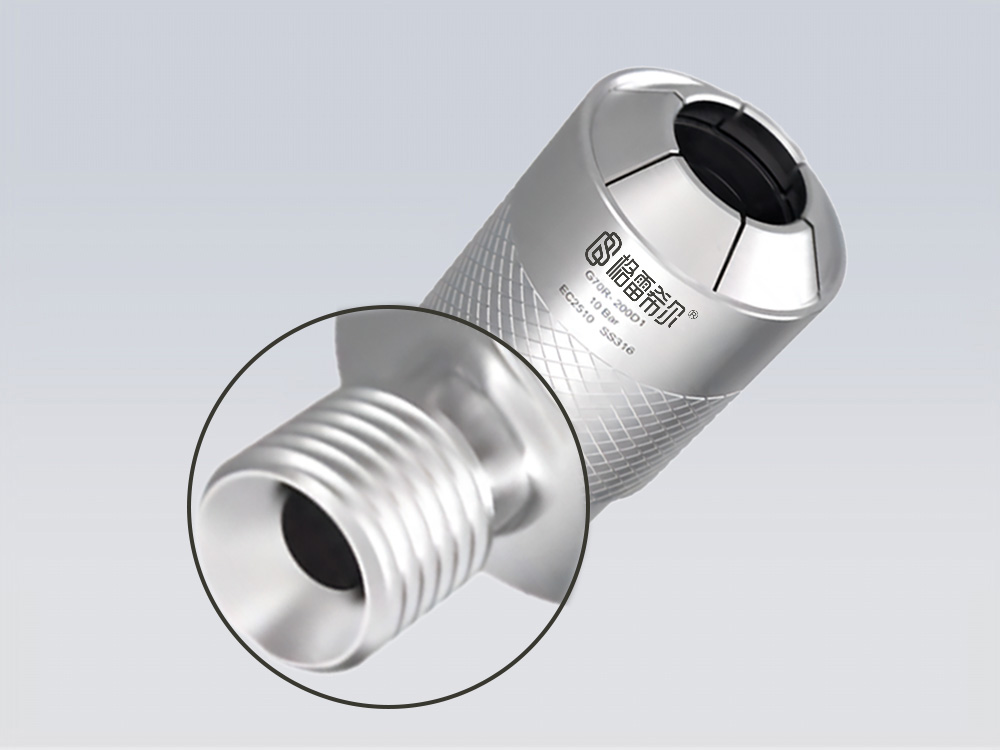

| 侧面G3/8流体孔符合国内标准，相关配件易得 | 外卡式锁紧爪牙直接抓取工件管口凸起部位 | 防滑网纹滚花增加手持摩擦力便于操作 | 旋转式安全防脱锁止功能保障生产安全 |
规格与参数
Specifications and Parameters
| & 操作压力：从真空到10Bar |
|
| & 密封范围：11.8mm-20mm | |
| & 流量接口：G3/8螺纹孔 | |
| & 主体材料：316不锈钢 | |
| & 主密封圈：氯丁橡胶/丁腈橡胶 | |
| & 内密封圈：丁腈橡胶 | |
| & 操作温度：-20℃至120℃ |

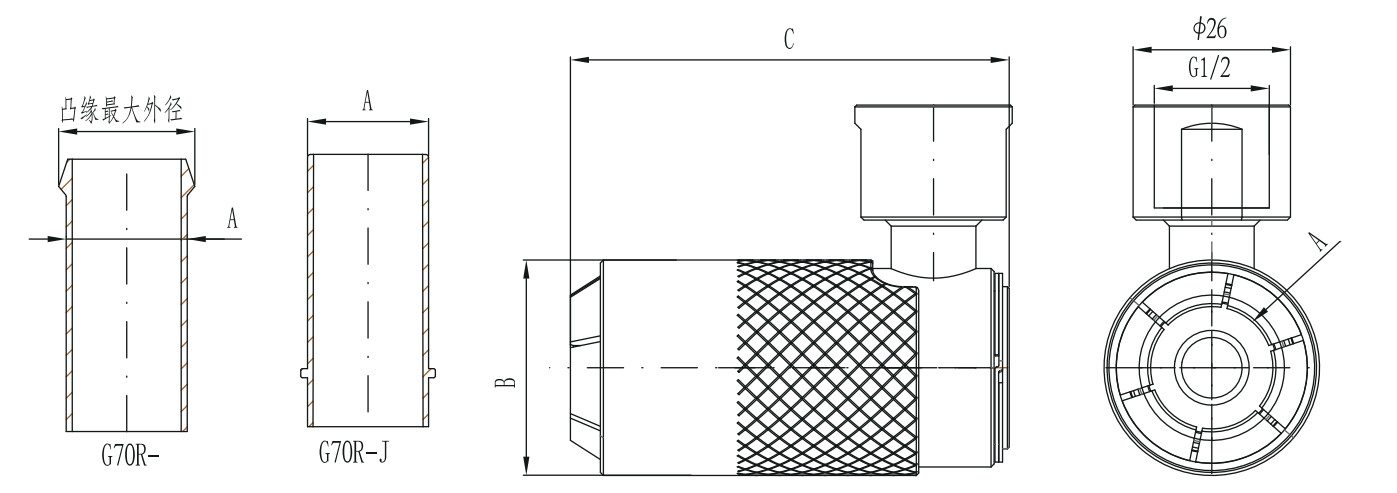

规格型号表
Specification and Model Table
| 产品型号 | 主体编号 | 密封尺寸A | 尺寸B | 尺寸C | 流体口D | 压力/主体材质 | 密封圈材质 | 密封圈型号 |
| G70R-J118S | 4R | 11.80 | 35.6 | 73 | G3/8 | 20Bar/316不锈钢 | 丁腈橡胶 | SG70R-118S |
| G70R-J158S | 15.80 | SG70RJ158S | ||||||
| G70R-160S | 4R | 16.00 | 35.6 | 73 | G3/8 | 氯丁橡胶 | SG70R160S | |
| G70R-170S | 17.00 | SG70R170S | ||||||
| G70R-180S | 18.00 | SG70R180S | ||||||
| G70R-190S | 19.00 | SG70R190S | ||||||
| G70R-200S | 20.00 | SG70R200S | ||||||
| G70R-160S-085 | 4R | 16.00 | 35.6 | 74 | G1/2 | SG70R160S | ||
| G70R-190S-085 | 19.00 | SG70R190S | ||||||
| G70R-200S-085 | 20.00 | SG70R200S | ||||||
| G70R-190 | 5R | 19.00 | 40.6 | 70 | G3/8 | SG70R190 | ||
| G70R-200 | 20.00 | SG70R200 |
