密封方式：外卡式
密封范围：10.40mm-26.30mm
产品分类：异形管连接器
产品描述：G70-NW系列格雷希尔快速连接器，专用于新能源汽车电机控制器VDA冷却水管的快速密封与连···
G70-NW系列格雷希尔快速连接器，专用于新能源汽车电机控制器VDA冷却水管的快速密封与连接，有效提高电机控制器的测试效率。
密封连接方案
Sealing connection scheme
| & 滑套式操作简单可靠 |
| & 可靠的端面密封，密封圈维护简单 | |
| & 316不锈钢材质坚固耐用 | |
| & 流量无损，高效测试 | |
| & 安全标识环，保证安全生产 |
产品特点
Product features
|
|
|
|  |

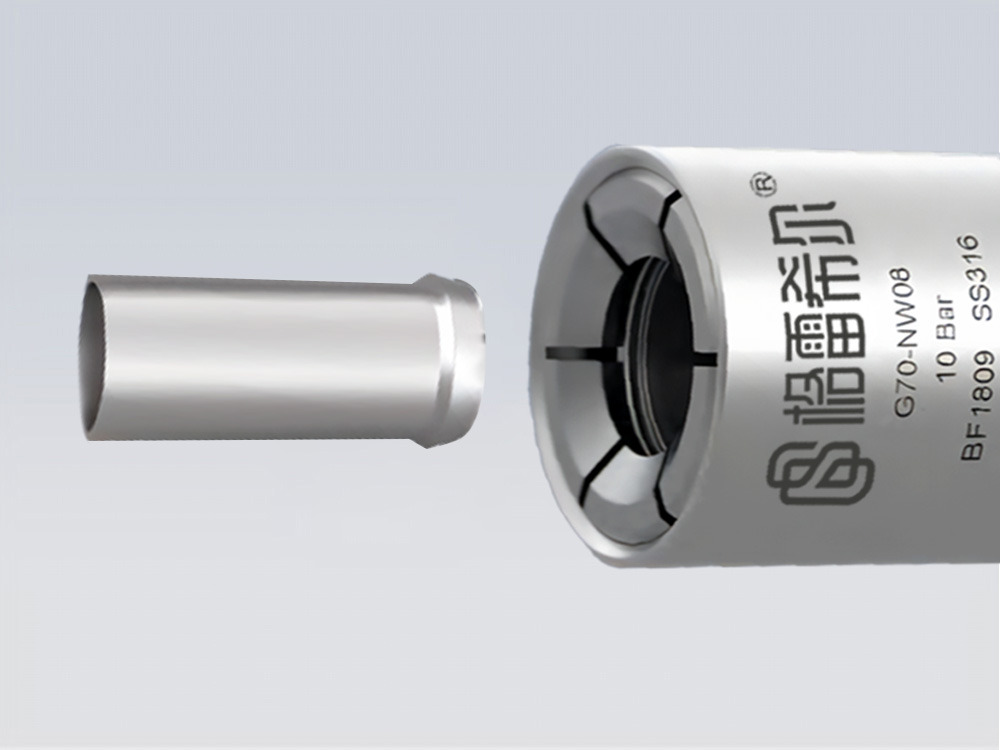

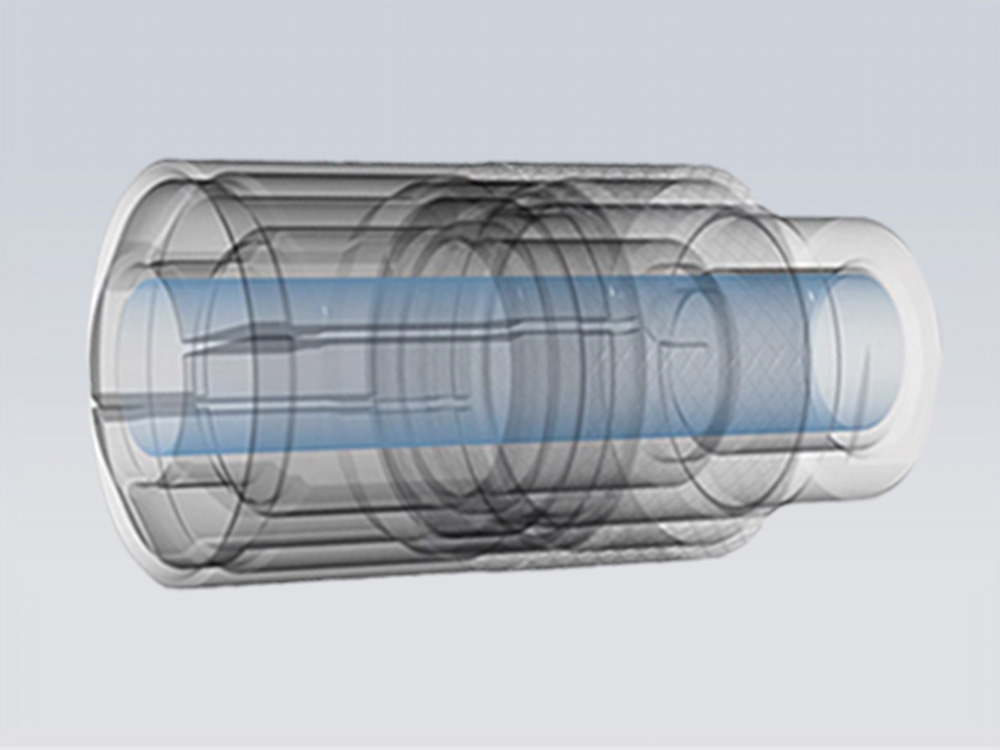

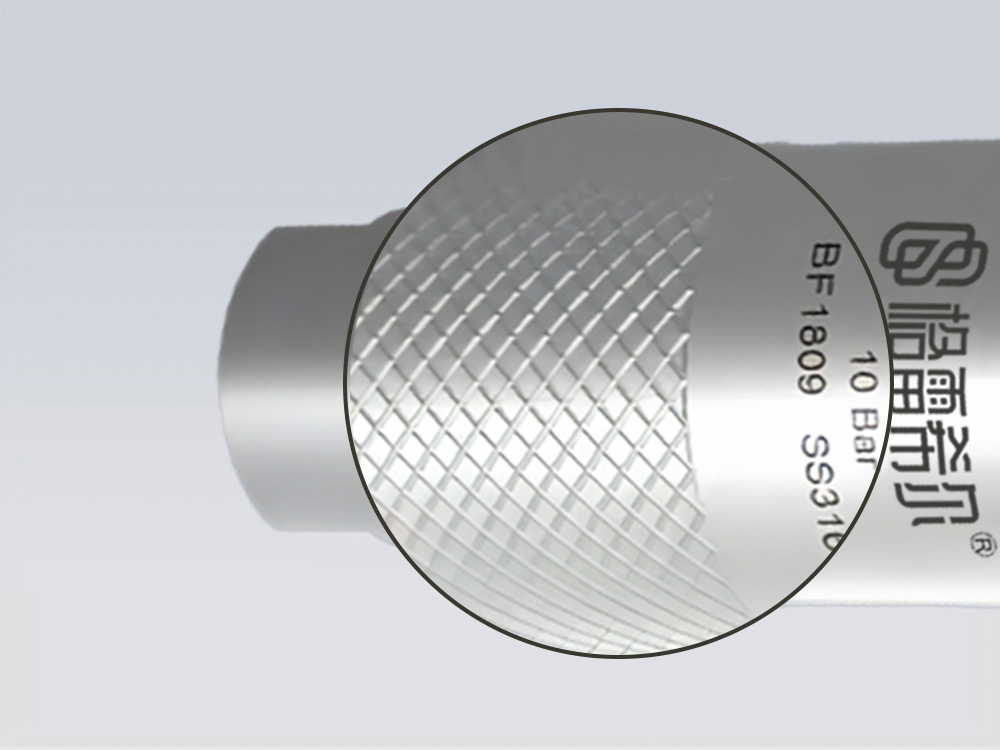

| 外卡式夹爪锁紧，直接抓取工件管口凸起部位 | 防滑网纹滚花，增加摩擦力，易于操作 | 滑套式结构，轻松推拉即可实现锁紧与断开 | 直通式设计减少流量损失，保证测试正确性 | 蓝色到位安全标识环，保证生产安全性 |
产品参数
Product parameters
| & 操作压力：从真空到10Bar |
|
| & 密封范围：10.40mm-26.30mm | |
| & 最大凸起宽度：4-8mm | |
| & 流量接口：G1/4、G1/2、G3/4、G3/8 | |
| & 主体材料：316不锈钢 | |
| & 主密封圈：丁腈橡胶 | |
| & 内密封圈：丁腈橡胶 | |
| & 操作温度：-20℃至120℃ |
规格型号表
Specification and Model Table
| 产品型号 | 主体编号 | 密封尺寸A | 尺寸B | 尺寸C | 流体孔D | 压力/主体材料 | 密封圈材质 | 密封圈型号 |
| G70-NW06 | 3 | 10.40mm | 30.6mm | 75mm | G1/4 | 10Bar/316不锈钢 | 丁腈橡胶 | SG70NW06 |
| G70-NW08 | 4 | 12.40mm | 35.6mm | 80mm | G3/8 | SG70NW08 | ||
| G70-NW12 | 16.30mm | SG70NW12 | ||||||
| G70-NW14 | 5 | 17.50mm | 40.6mm | 80mm | G1/2 | SG70NW14 | ||
| G70-NW14US | 6 | 19.15mm | 46.6mm | 90mm | G3/4 | SG70NW14US | ||
| G70-NW16 | 22.30mm | SG70NW16 | ||||||
| G70-NW18 | 23.75mm | SG70NW18 | ||||||
| G70-NW20 | 7 | 26.30mm | 50.6mm | 91mm | G3/4 | SG70NW20 |
