密封方式：外包式
密封范围：10.4mm-38.5mm
产品分类：外包式连接器

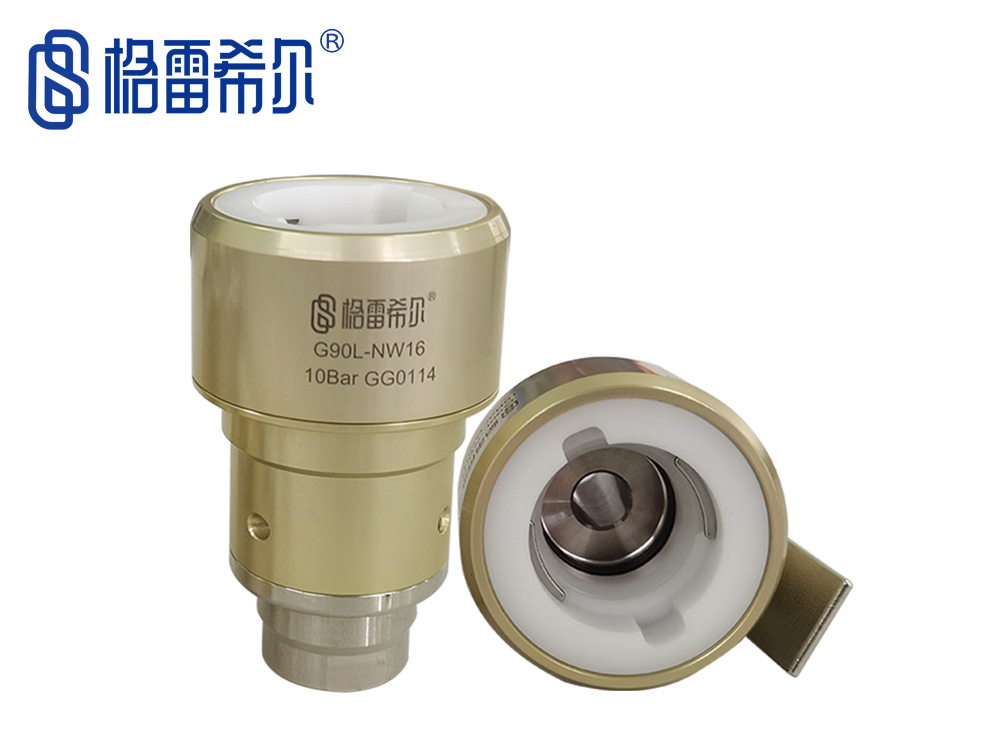

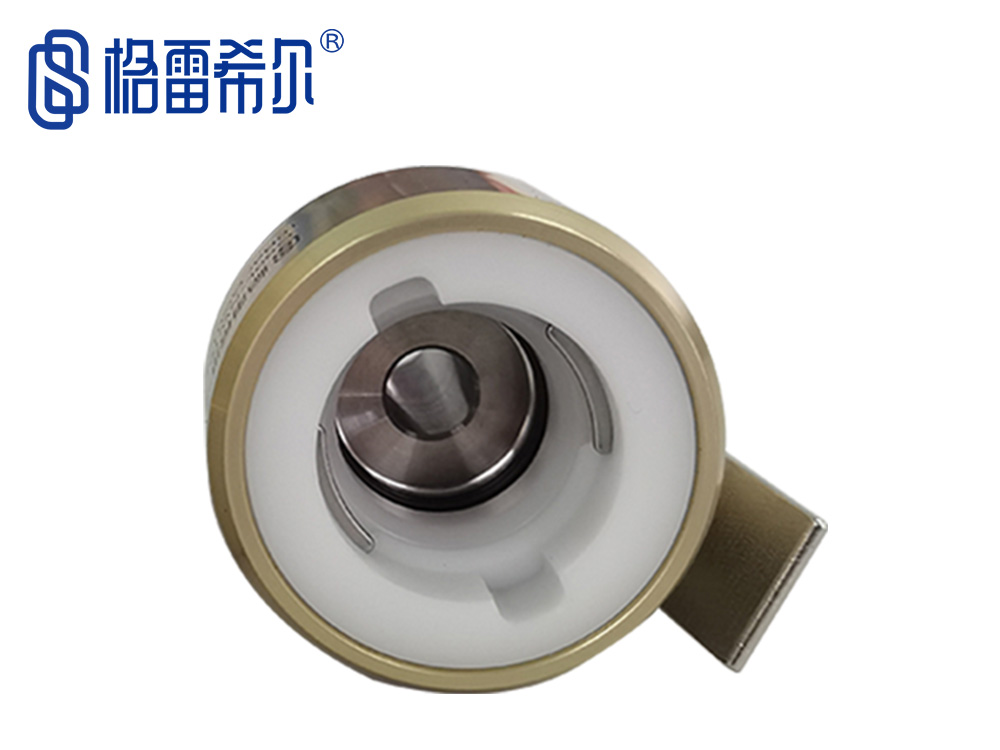

产品描述：G90L-NW系列主要针对汽车工业VDA标准接口冷却管路快速密封的一款接头，采用手柄按压式···
G90L-NW系列快速接头，主要针对汽车工业VDA/NW冷却水管接口快速密封的一款接头，采用手柄按压式驱动，操作轻松对接到位，可封堵、充气、通液，满足10Bar承压测试的应用需求；并且此款密封测试接头内置工程防刮设计，对铝合金及塑料材质的产品外观，都能起到很好的无损防护效果。
密封方案
Sealing scheme
| & 卡槽式密封连接 |
| & 改善工作效率，降低生产成本 | |
| & 无密封圈，没有耗材 | |
| & 压杆式操作，减轻操作强度 | |
| & 航空级铝合金材质，轻便坚固 | |
| & 泄漏点少，密封等级高 |
性能特点
Performance characteristics
|
|
|
|

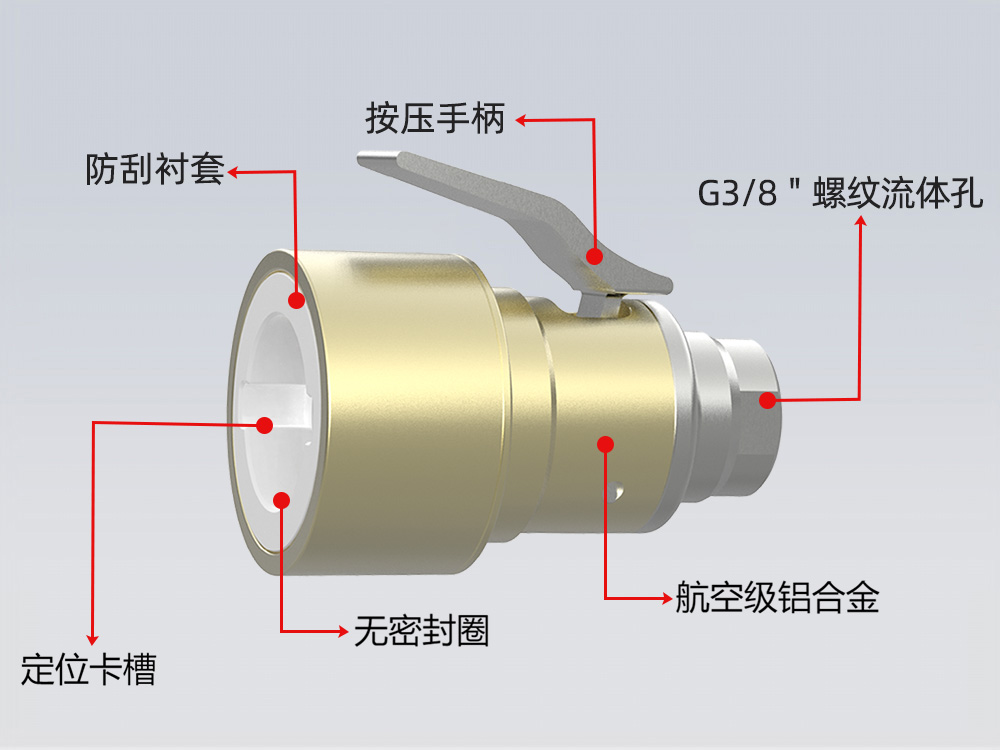

压杆式手柄： 利用杠杆原理减少操作力度，拇指操作，方便快捷 | 内置截至阀： 内部设有截止阀（可选），保证测试时的气密性和安全性 | 无密封圈设计： 利用VDA接口内部的密封圈挤压形成密封，维护0成本 | 适用于NW接口： 适用于VDA-NW规格接口的快速无损密封连接 |
规格参数
Specification parameters
| & 操作压力：从真空到10Bar |
|
| & 密封范围：10.4mm-38.5mm | |
| & 流量接口：G3/8" | |
| & 主体材料：航空级铝合金 | |
| & 操作温度：-20℃至120℃ |
操作方式
operating mode
|
|

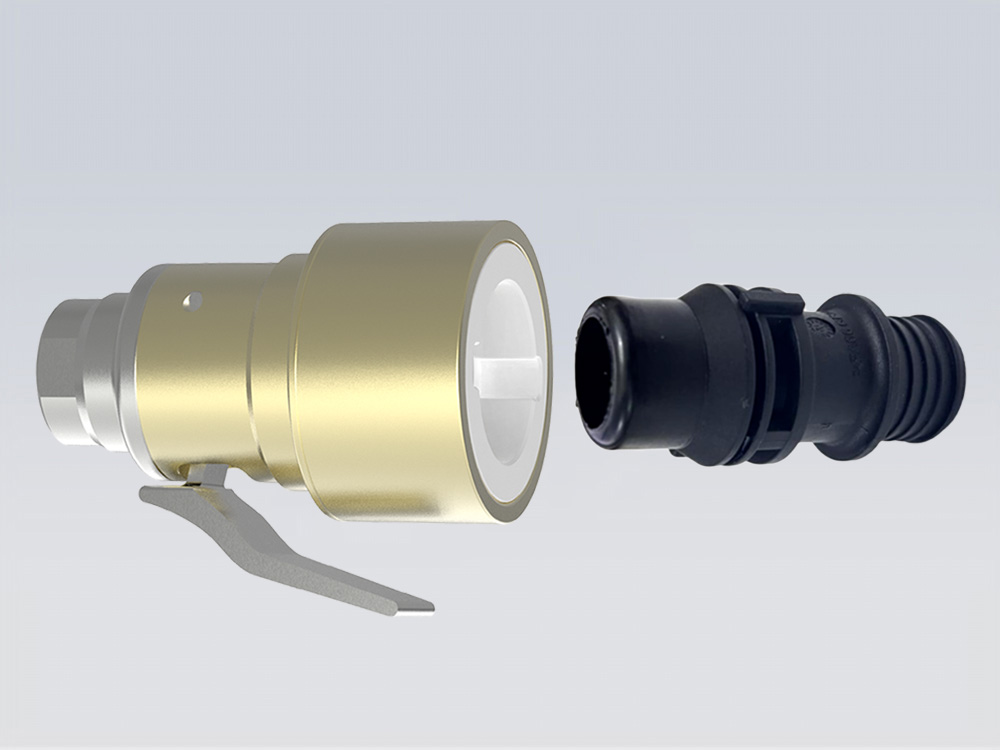

步骤1： 将快速连接器的前端对准VDA接口方向插入即可形成密封连接 | 步骤2： 测试完成后按压手柄即可轻松拔出快速连接器 |

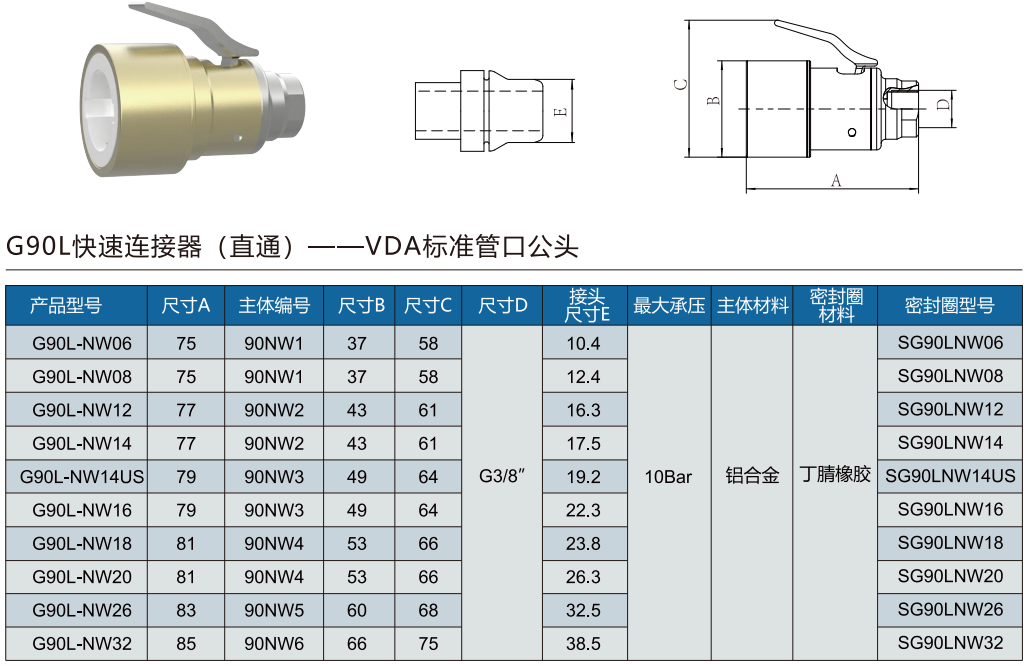

规格型号表
Specification and Model Table
【相关产品】：G90S-NW系列，G70-NW系列
