管内径连接器

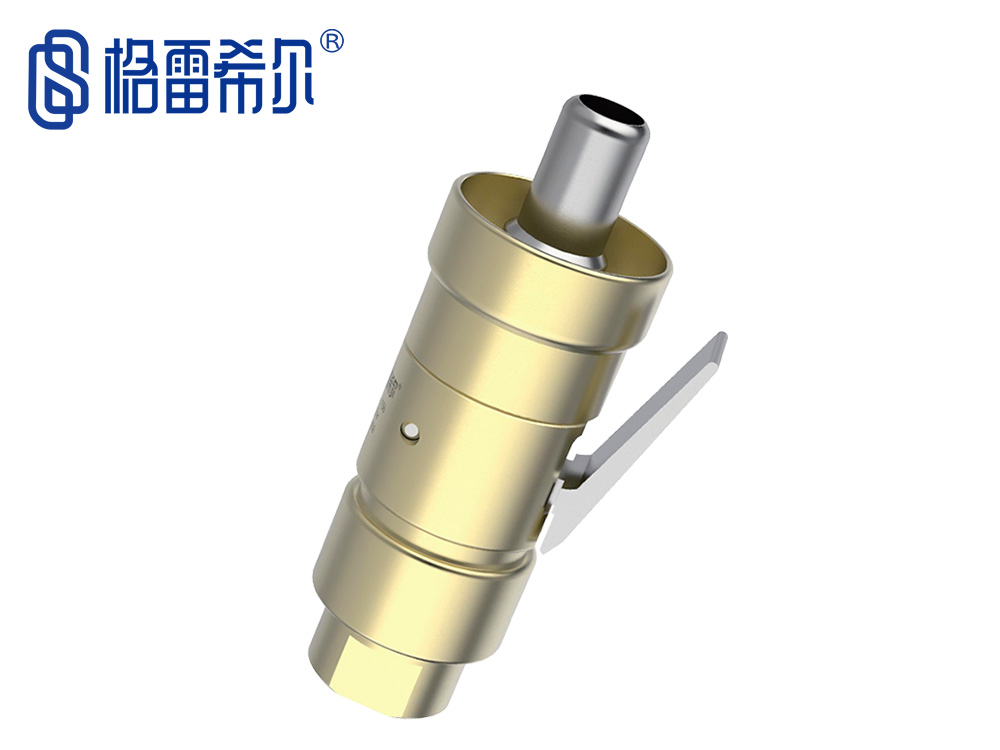

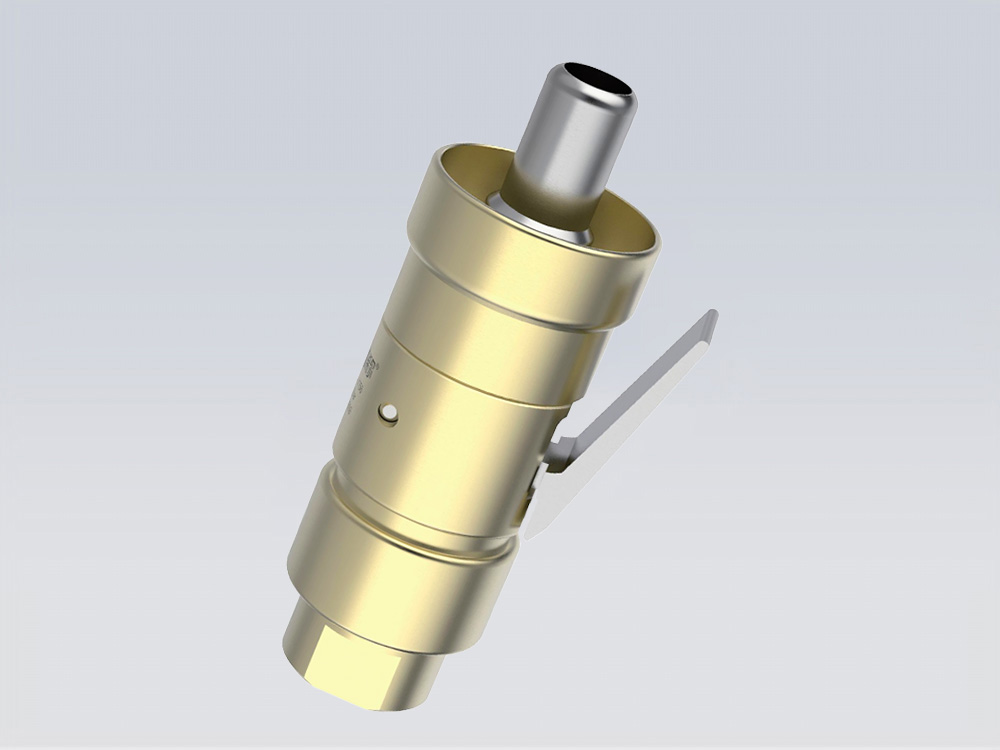

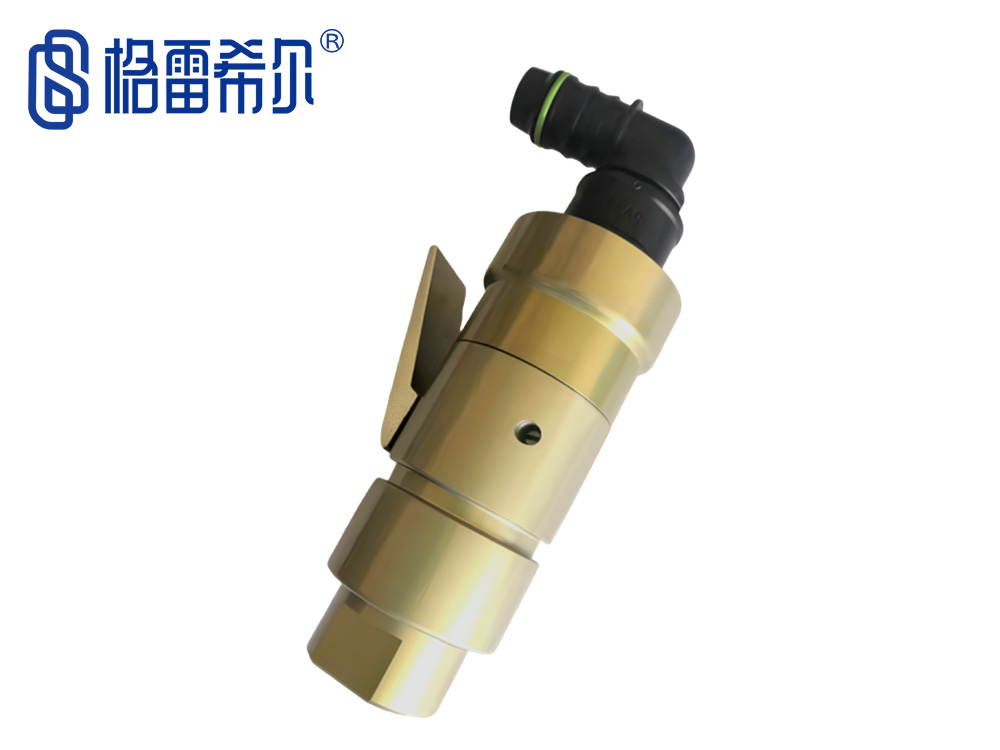

G90L-J系列燃油管母头连接器

密封方式：外卡式

密封范围：6.3mm-18.9mm

产品分类：管内径连接器

产品描述：格雷希尔G90L-J系列快速连接器，专门针对J2044标准母头进行密封连接，其密封原理是采用···

在线订购

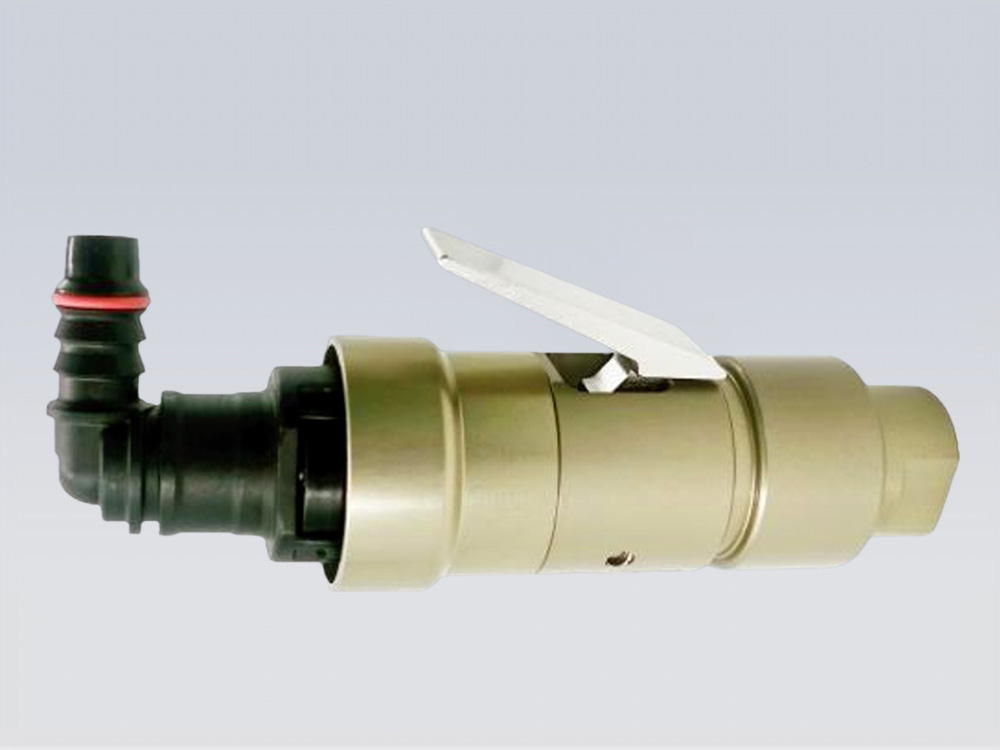

格雷希尔G90L-J系列快速连接器，专门针对J2044标准母头进行密封连接，其密封原理是采用J2044标准燃油管作为中心杆，将燃油接口母头牢牢卡住，再利用燃油接口母头的内部密封圈挤压形成密封。主体采用航空级铝合金材质，在高强度密封的同时减轻了操作强度，内部采用特殊结构设计，不会对客户产品表面造成损伤，保护客户产品外观的完整性。

密封方案

Sealing scheme


	& 卡槽式密封连接
	& 改善工作效率，降低生产成本
	& 无密封圈，没有耗材
	& 压杆式操作，减轻操作强度
	& 航空级铝合金材质，轻便坚固
	& 泄漏点少，密封等级高

性能特点

Performance characteristics


J2044母头连接器的特点

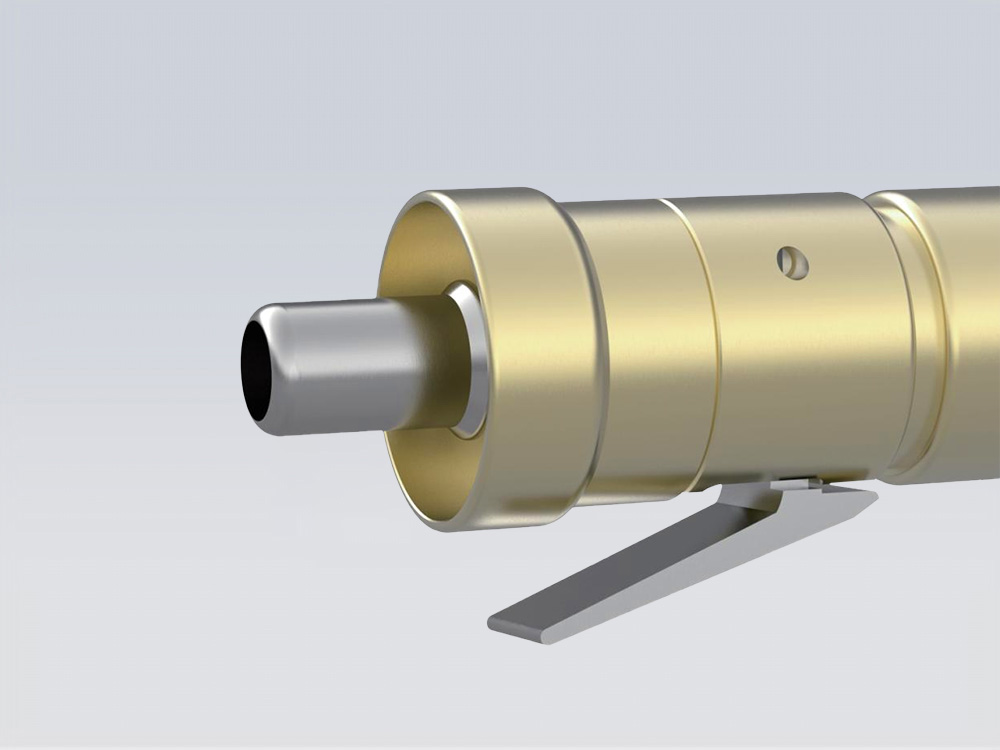

压杆式手柄：

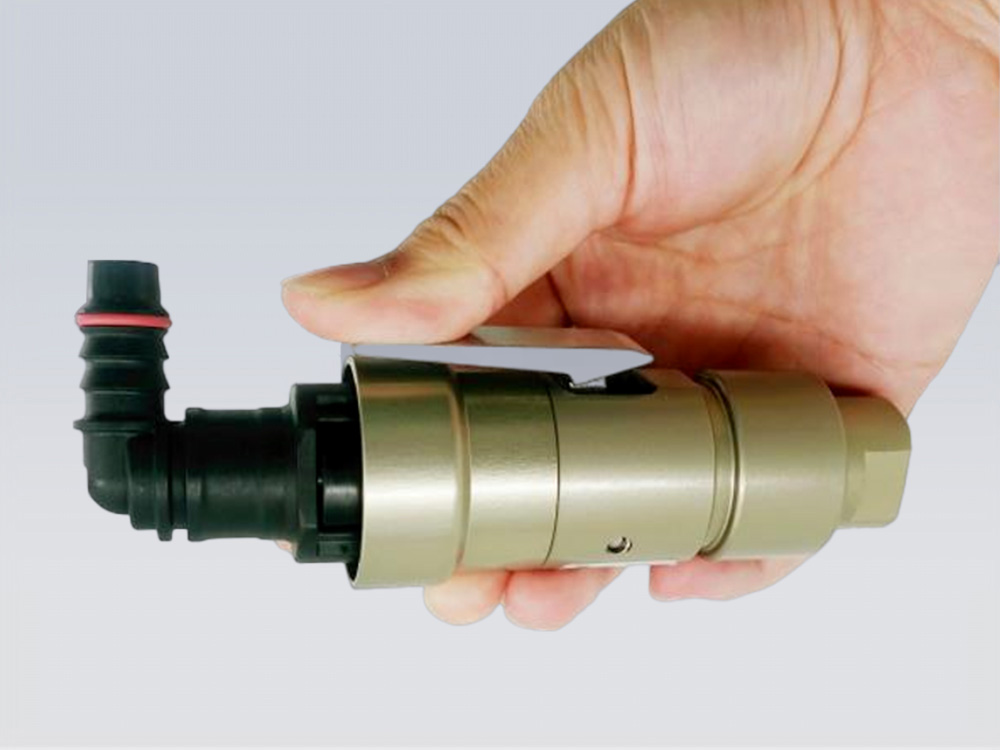

利用杠杆原理减少操作力度，拇指操作，方便快捷

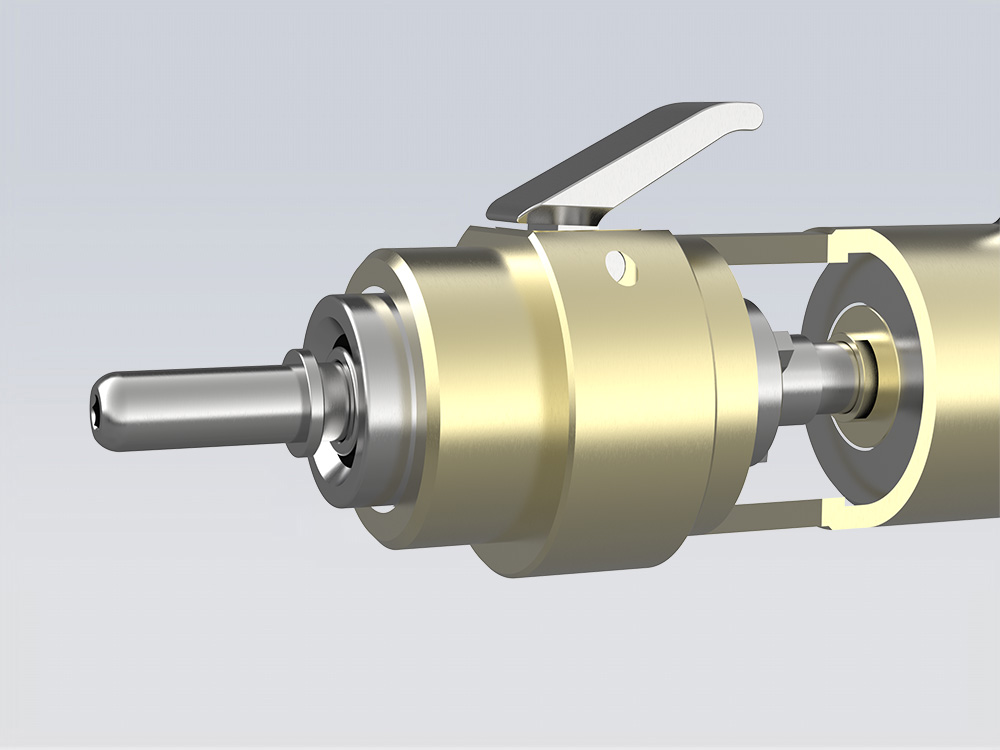

内置截至阀：

内部设置有常闭截止阀，保证测试时的气密性和安全性

无密封圈设计：

利用燃油管接口母头内部的密封圈形成密封，维护0成本

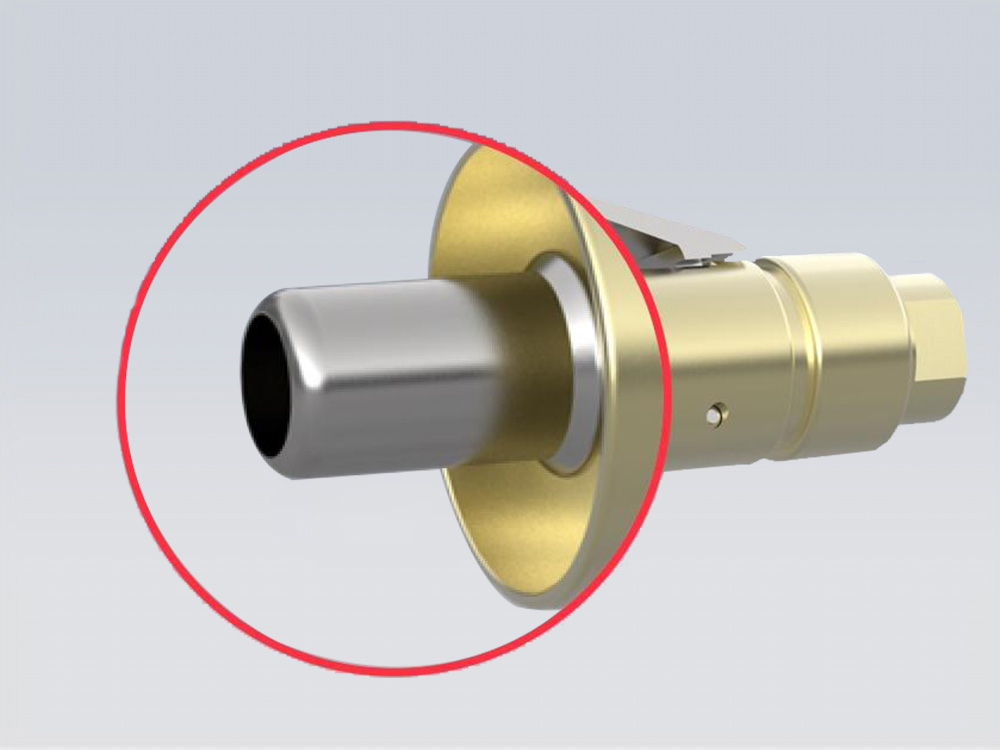

J2044标准燃油管中心杆：

适用于燃油管接口母头的快速密封连接

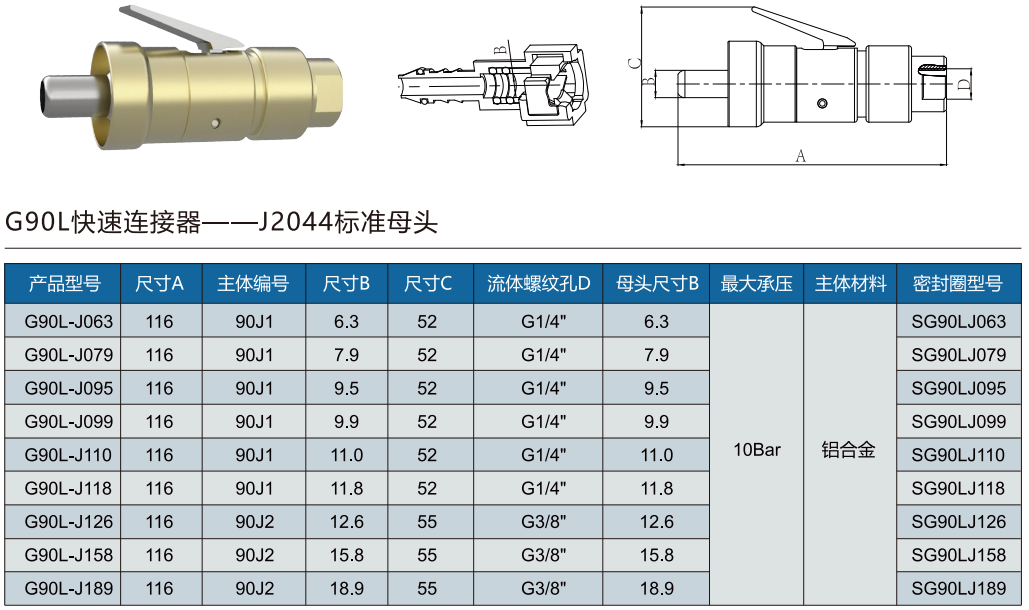

规格参数

Specification parameters

& 操作压力：从真空到10Bar
& 密封范围：6.3mm-18.9mm
& 流量接口：G3/8"，G1/4"
& 主体材料：航空级铝合金
& 操作温度：-20℃至120℃
