密封方式：内胀式
密封范围：10mm~100mm
产品分类：管内径连接器
产品描述：G35系列快速连接器，适用于各类铜管、钢管和铝管的管内径连接，应用于制冷、新能源行业···

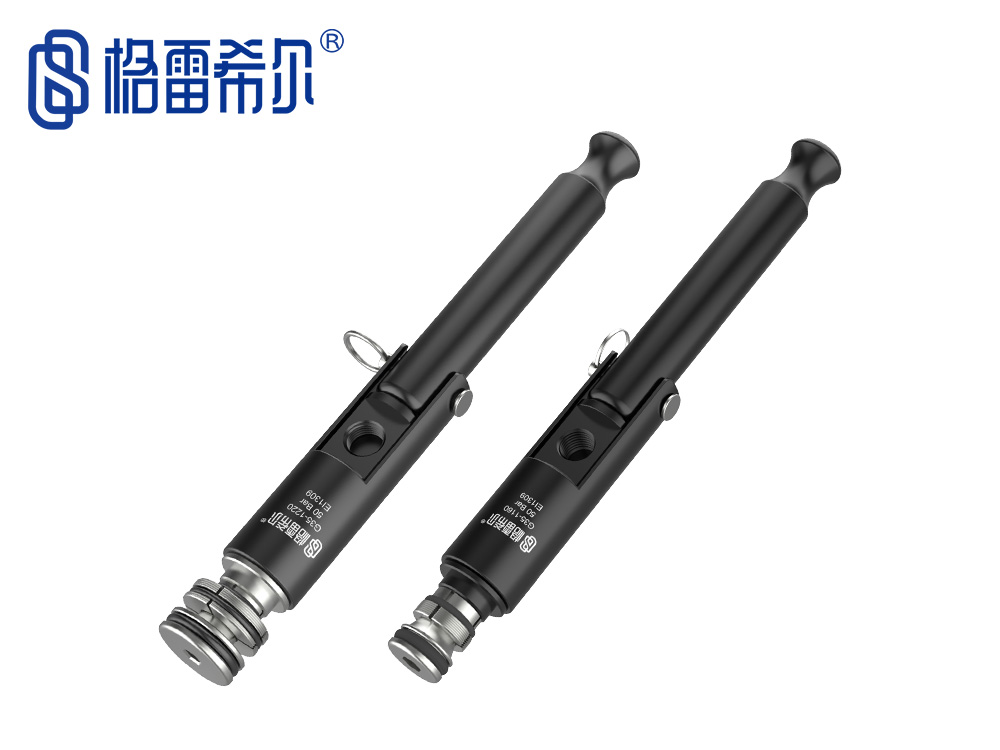

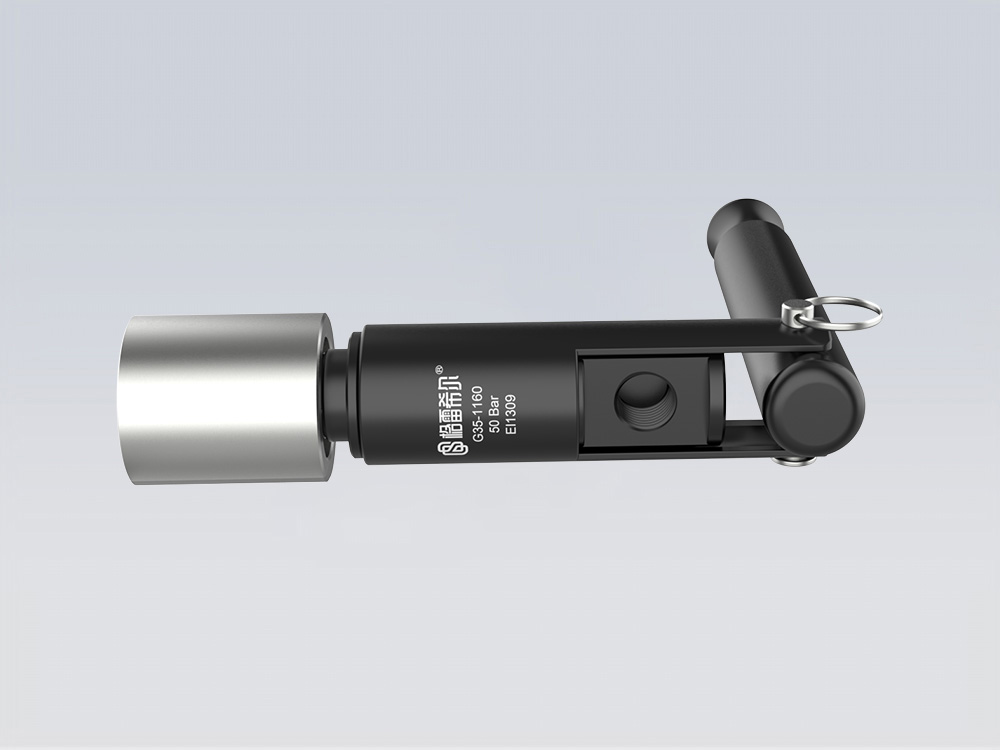

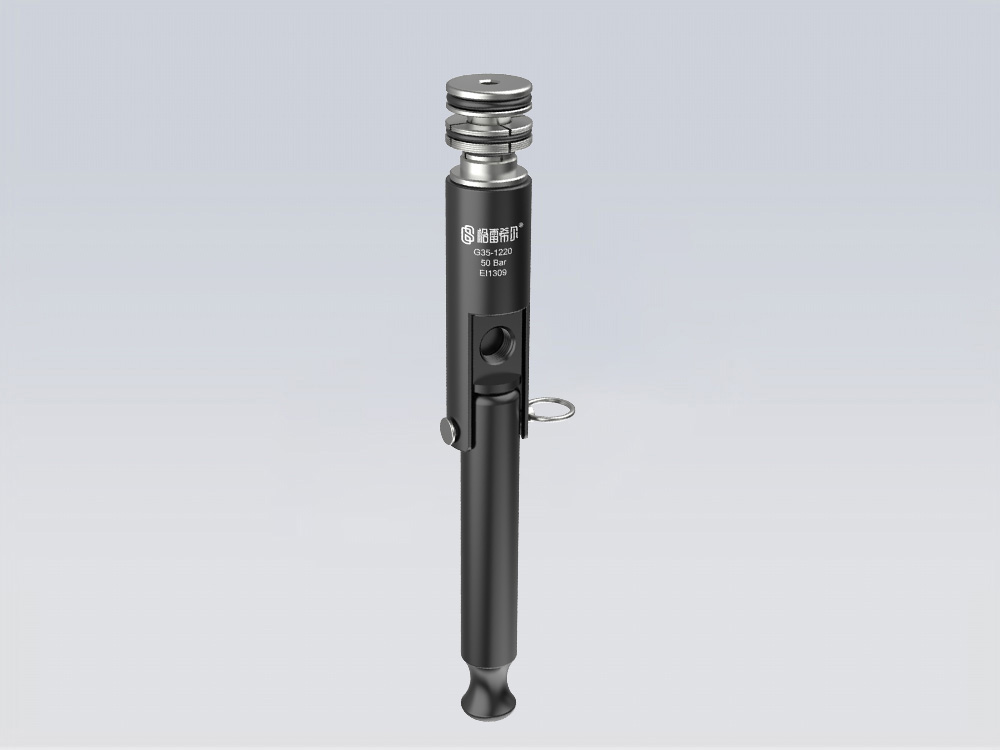

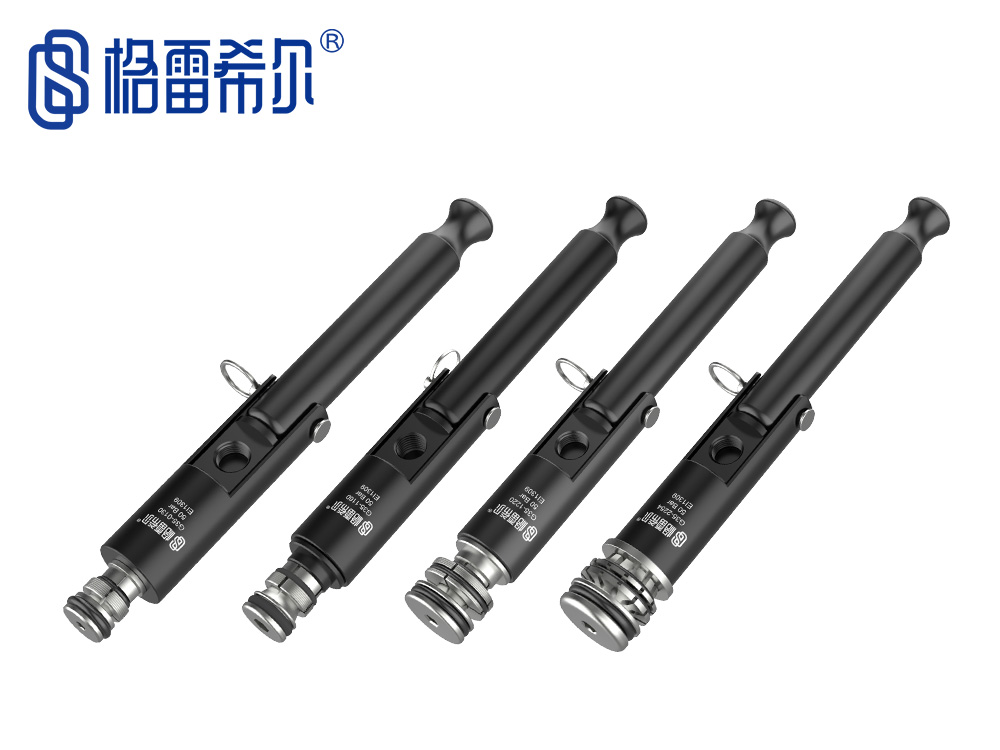

格雷希尔G35系列快速连接器，适用于各类铜管、钢管和铝管的管内径连接，在制冷、新能源行业，如热交换器、压力容器、仪器、仪表、电机控制器冷却板等得到广泛的应用。G35系列快速接头拥有十种以上标准型号，能满足管件直径 9.52mm-41.28mm范围的密，并可定制其它尺寸，尺寸可到100mm。
密封连接方案
Sealed Connection Scheme
| & 自锁式高压内胀式密封连接，适用于高压力工作环境 |
| & 改善工作效率，降低生产成本 | |
| & 密封可靠，使用寿命长 | |
| & 压力辅助设计可以让密封的力量随着压力的增加而增加 | |
| & 手柄驱动轻便快捷，减轻工作强度 | |
| & 有十种以上标准型号，并可提供定制服务定制其他尺寸 |
产品特点
Product Features
|
|
|
|
|

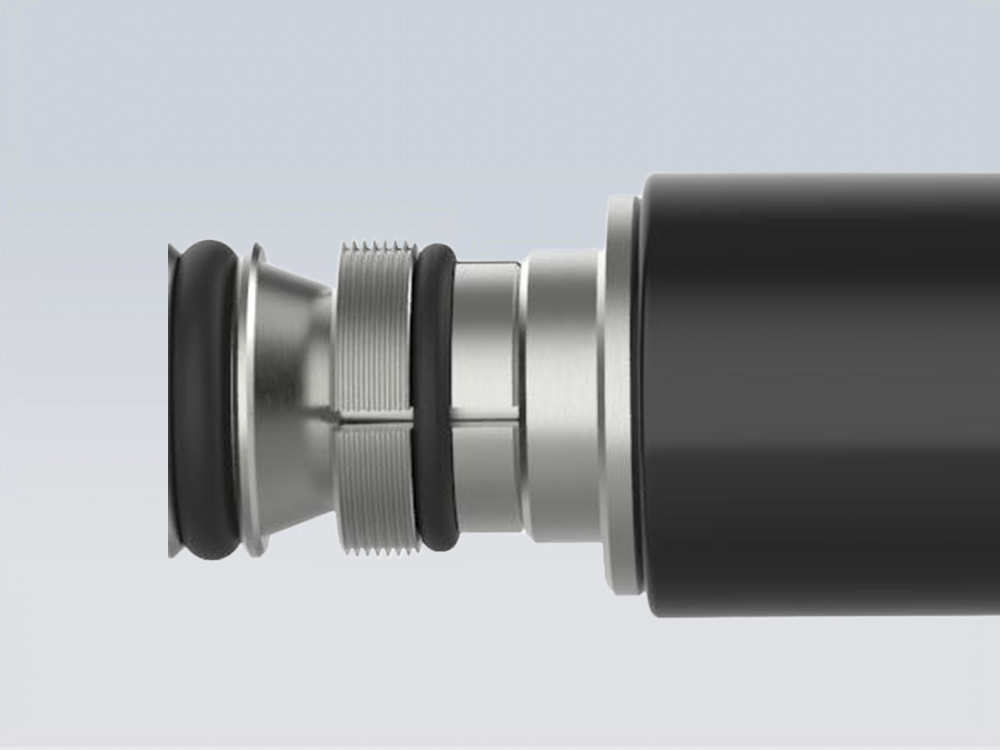

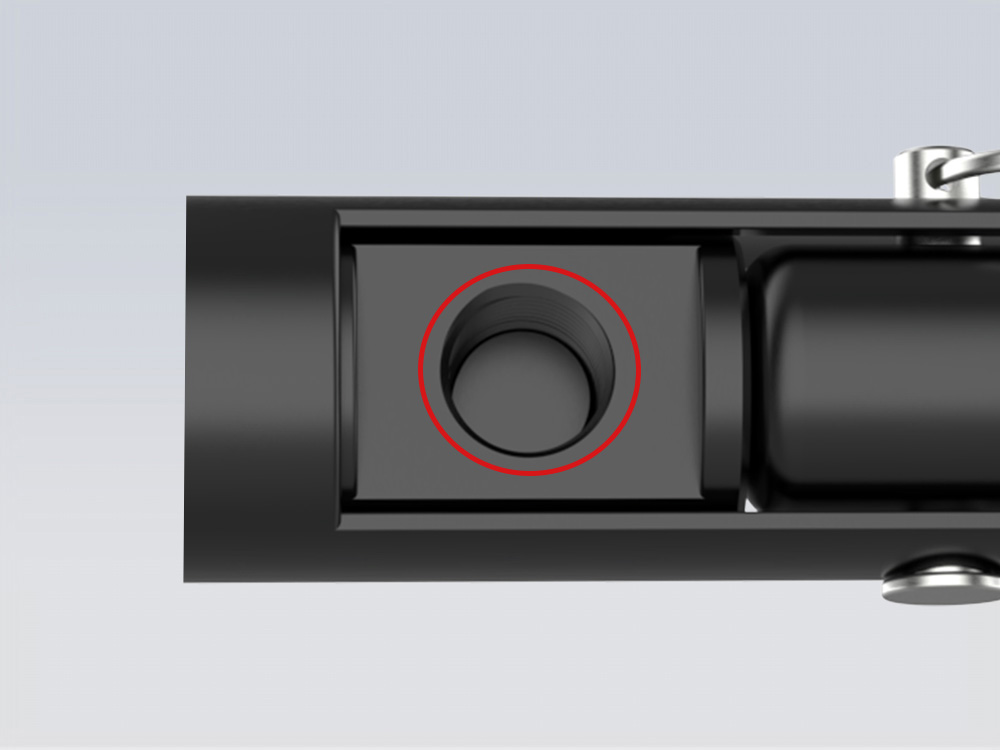

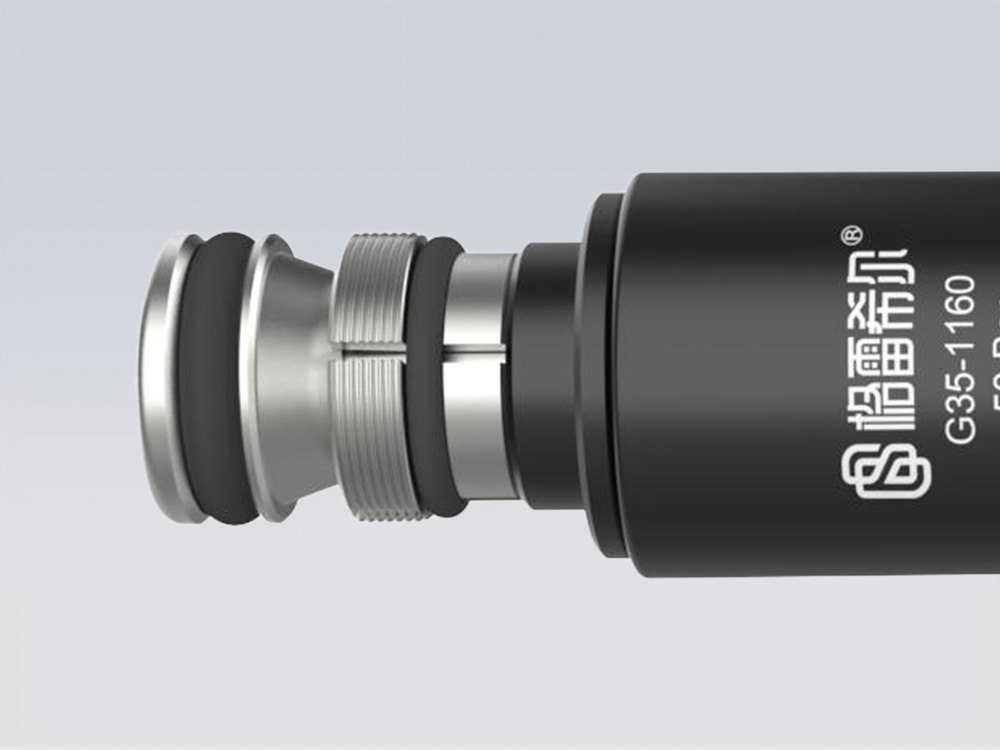

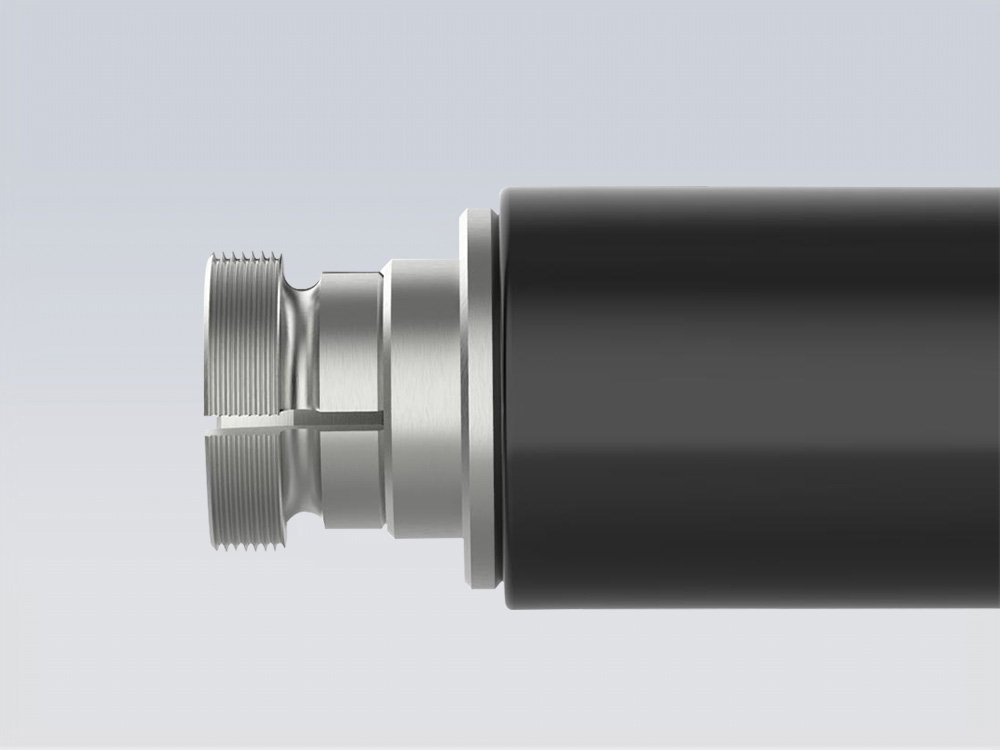

锁紧爪牙： 高硬度锁紧爪牙能够牢牢的抓住管件内壁提高耐压上限 | 横纹特征： 锁紧爪牙上的细小横纹能够增大受力面积，提供更闹固的抓紧力 | 多点密封： 特殊的爪牙形状，多点接触提供更多抓紧力的同时减小内壁刮伤 | 航空铝、尼龙把手： 体积小、重量轻，操作轻便，降低操作者的劳动强度 | 管螺纹流体孔： 符合国际标准，国内常用，相关配件易得 |
规格与参数
Specifications and Parameters
| & 操作压力：从真空到50Bar到70Bar |
|
| & 密封范围：10mm~100mm | |
| & 插入尺寸：12mm~23mm | |
| & 流量接口：G1/8螺纹孔或ZG1/8螺纹孔 | |
| & 主体材料：铝合金、不锈钢、尼龙 | |
| & 主密封圈：丁腈橡胶 | |
| & 内密封圈：丁腈橡胶 | |
| & 操作温度：-20℃至120℃ |
操作方式
Operating Mode
|
|
|

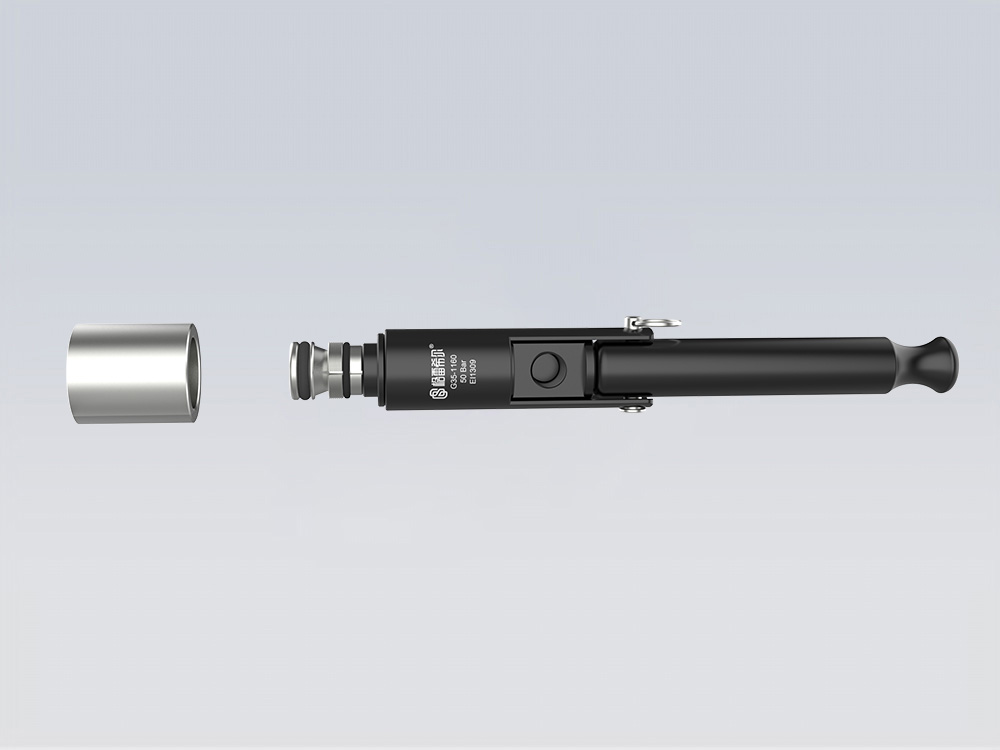

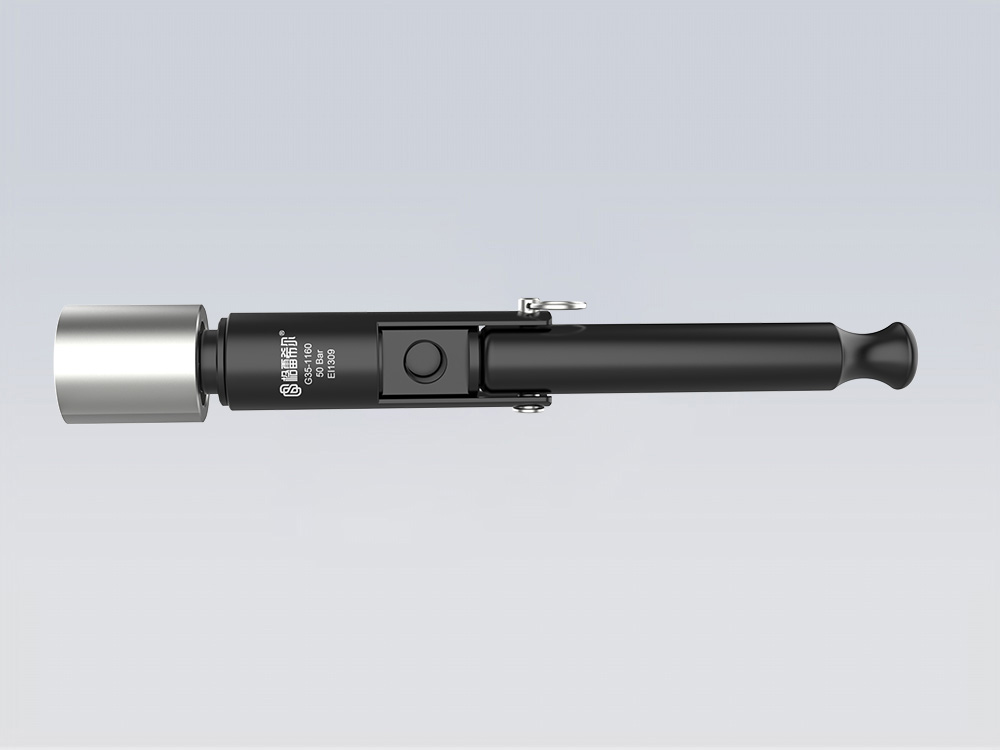

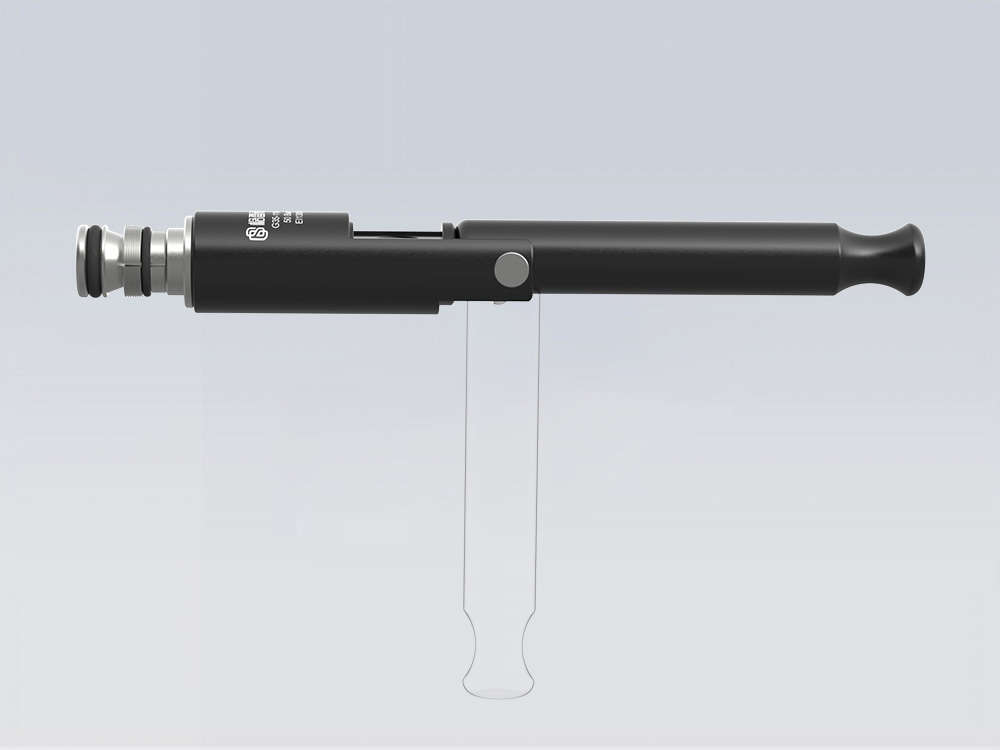

第一步： 将连接好流体孔的密封测试接头对准管件内部 | 第二步： 将密封测试接头插入管件内 | 第三步： 扳动把手，此时测试管件被接头爪牙锁紧，完成密封连接 |
Application Cases
|
|
|

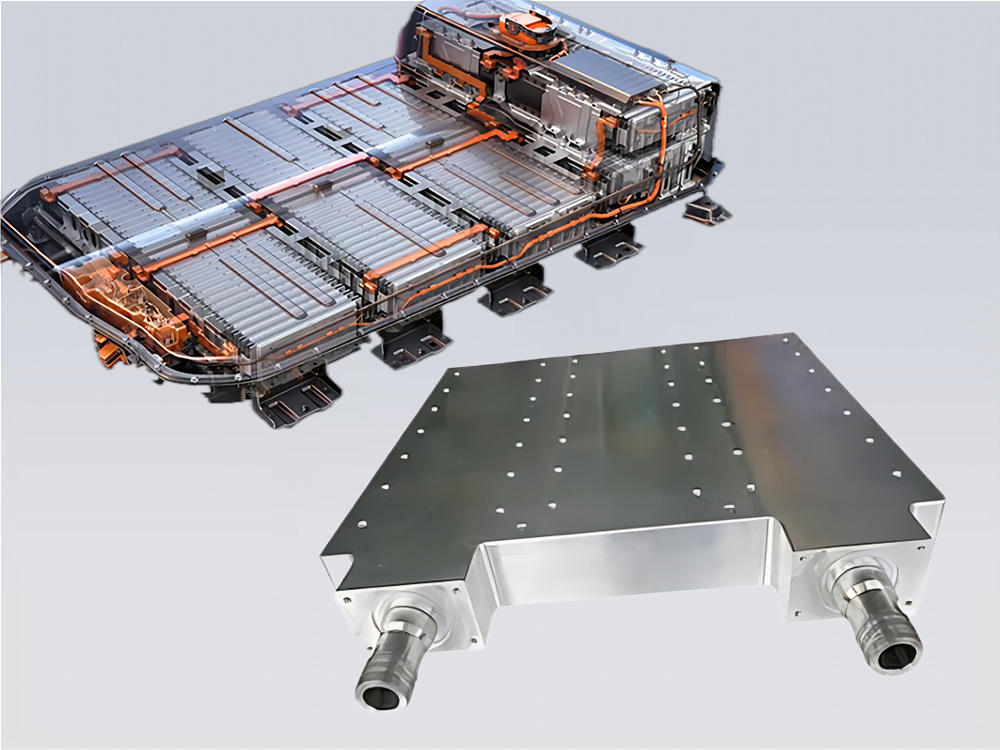

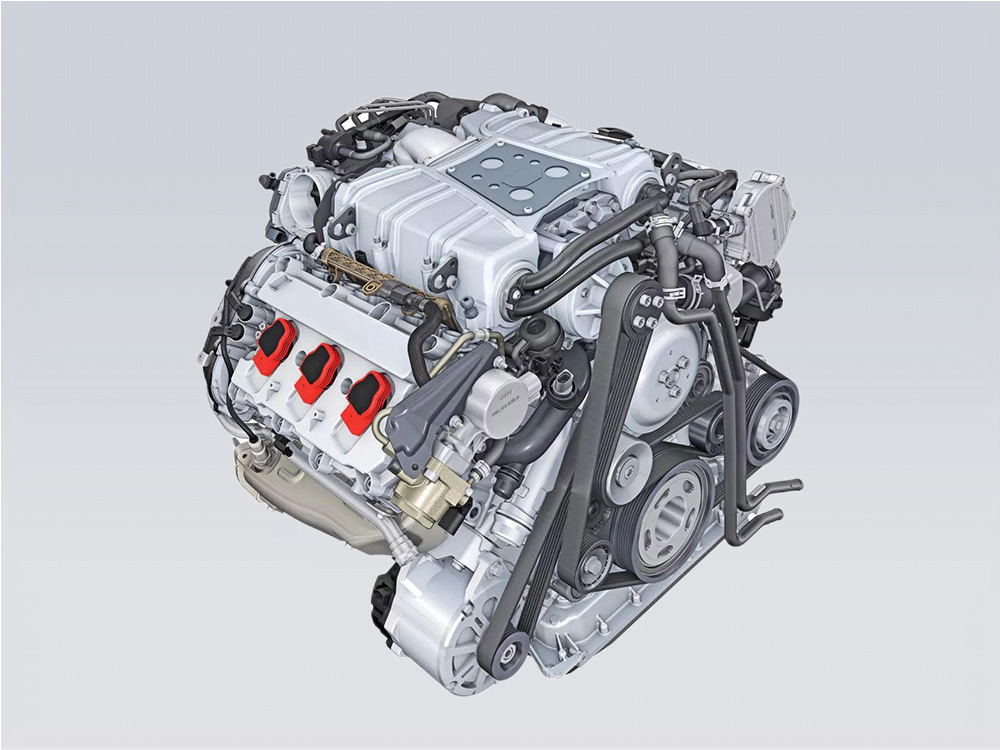

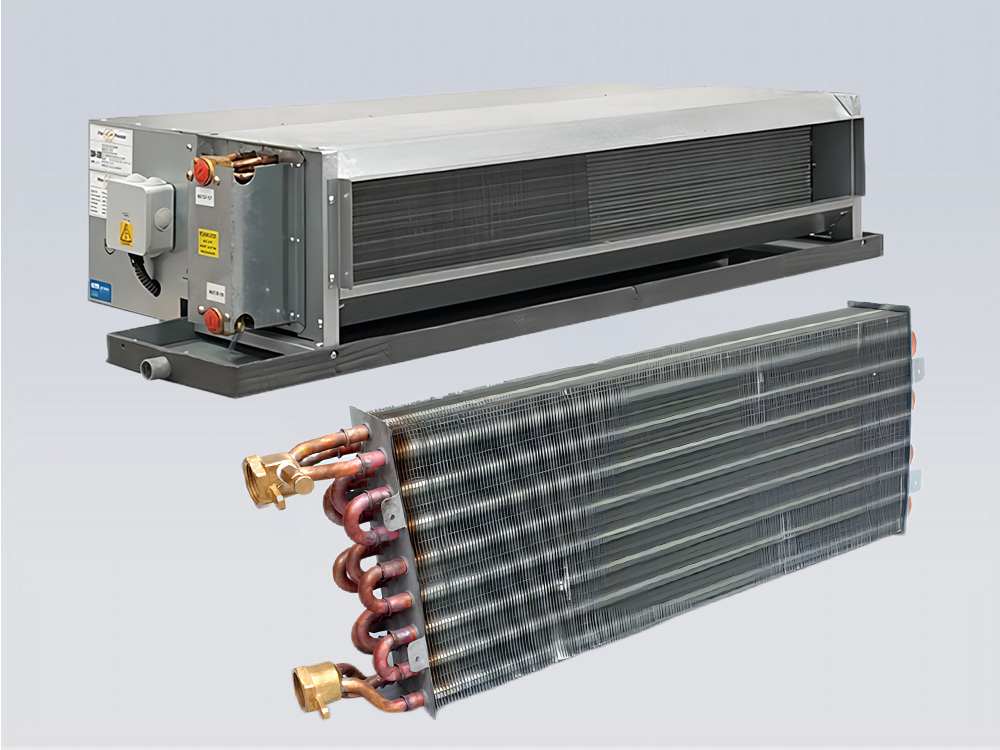

| 新能源电池水冷板测试 | 空调散热器测试 | 发动机冷却水道测试 |

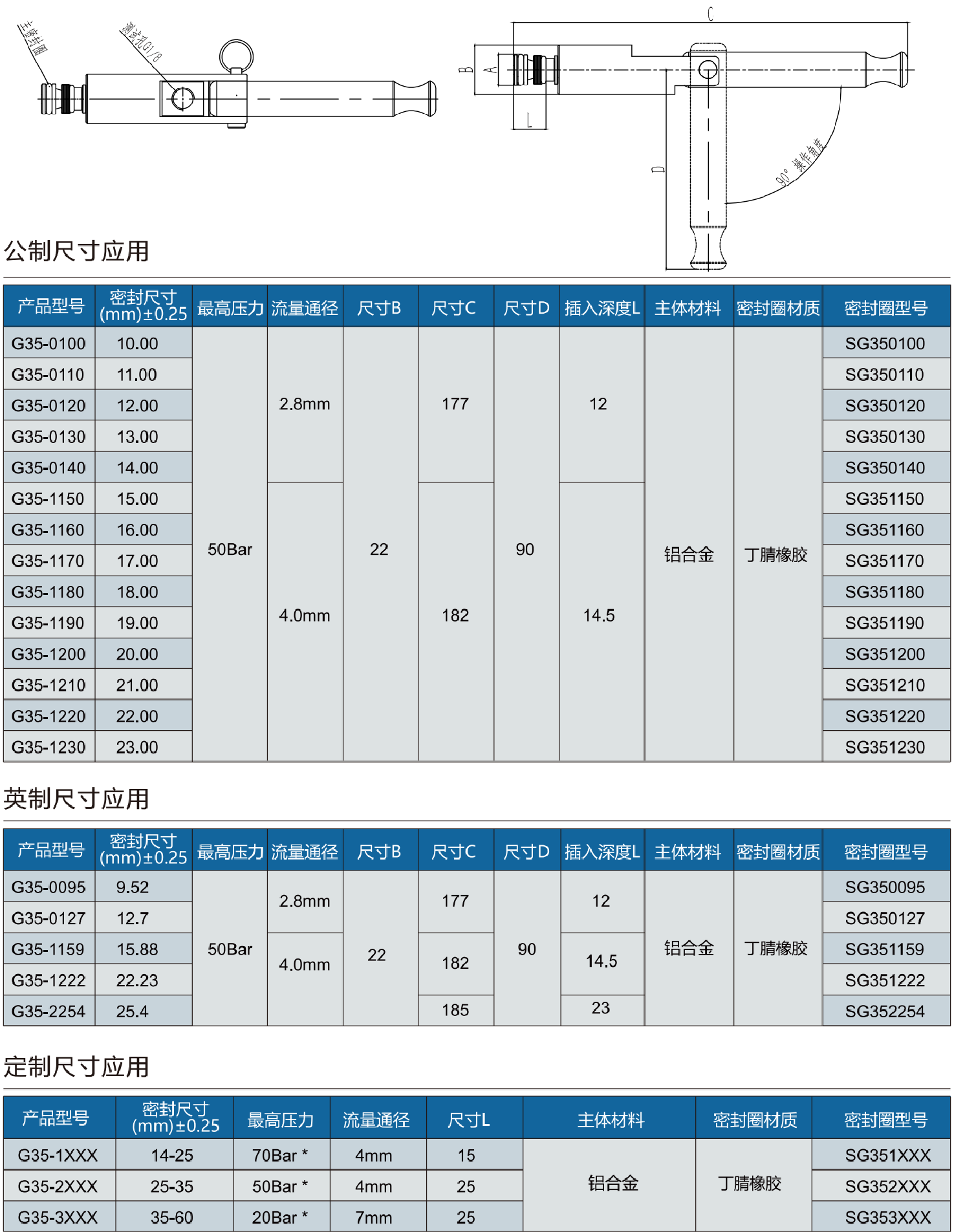

规格型号表
Specification and Model Table
