密封方式：外卡式
密封范围：16mm-20mm
产品分类：异形管连接器
产品描述：G70S系列是一款迷你型连接器，外形非常小巧，专门针对操作环境狭小、有干涉的应用环境···

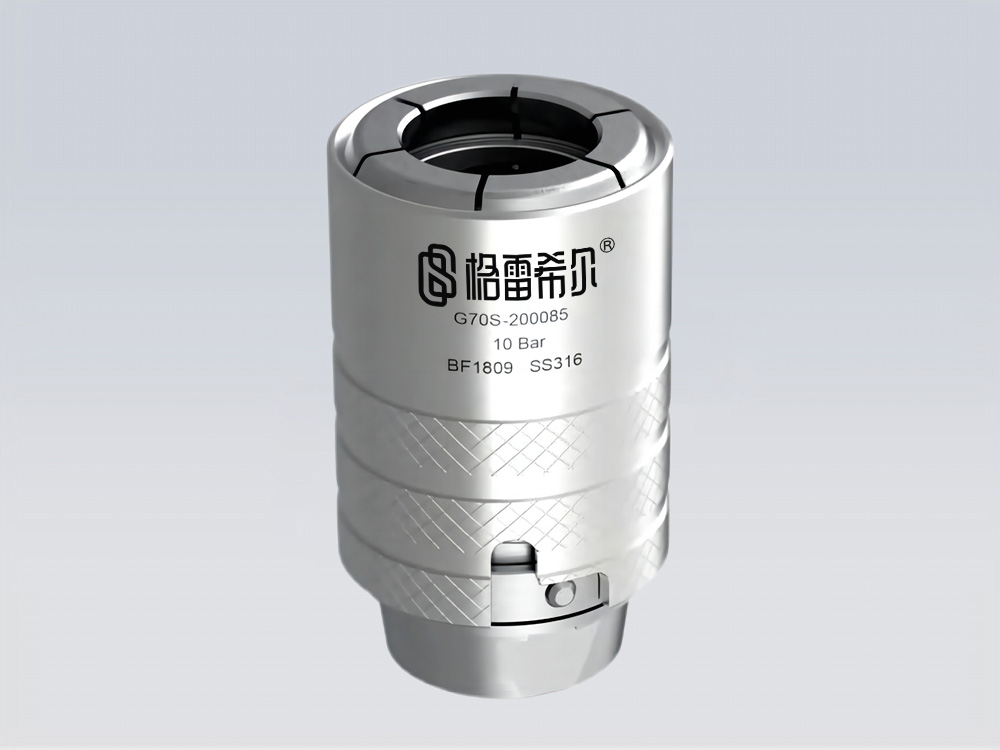

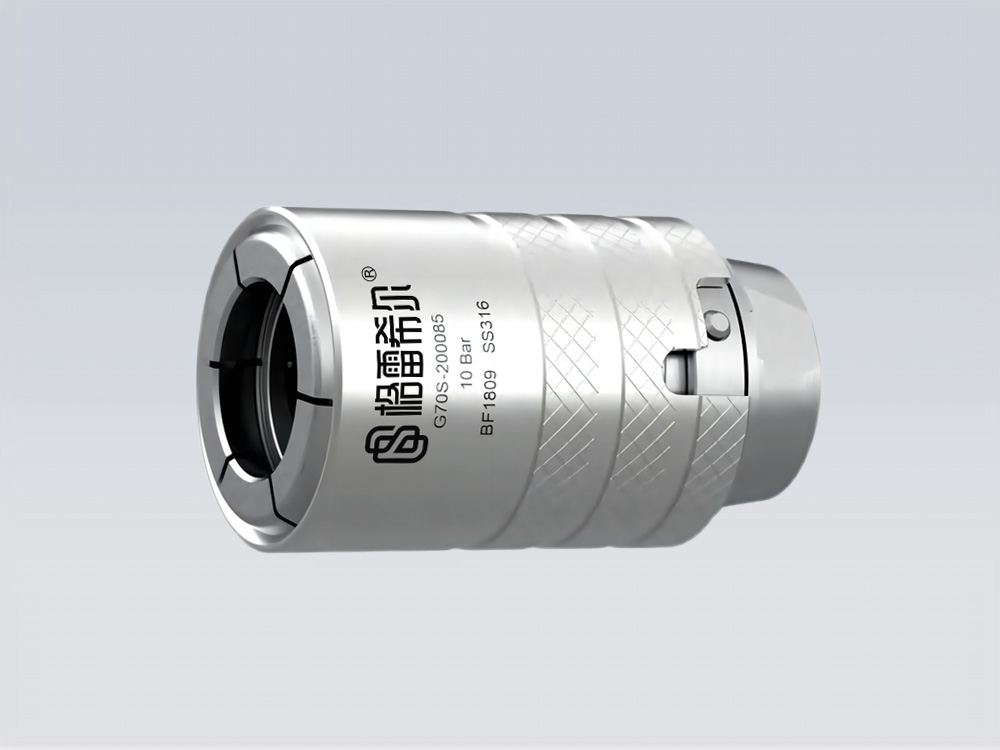

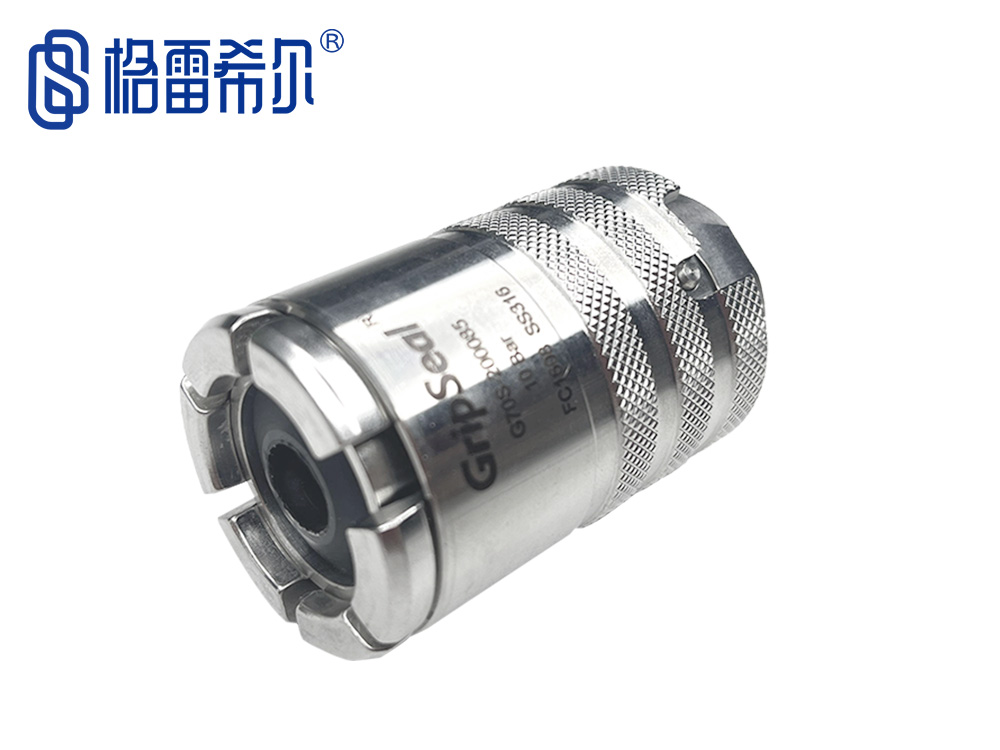

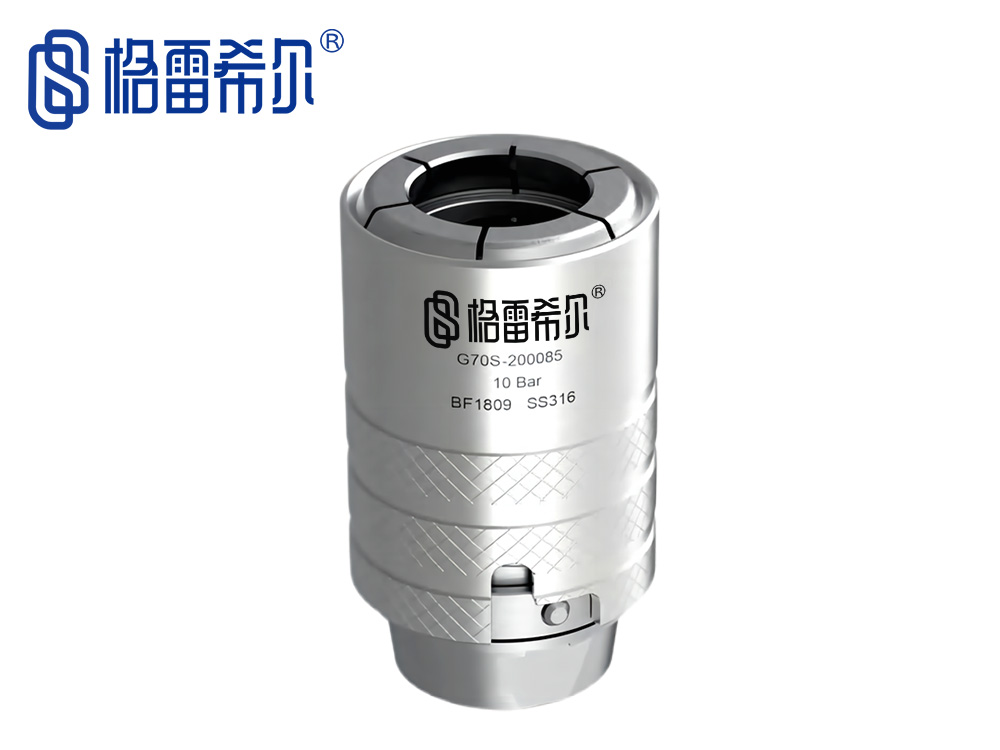

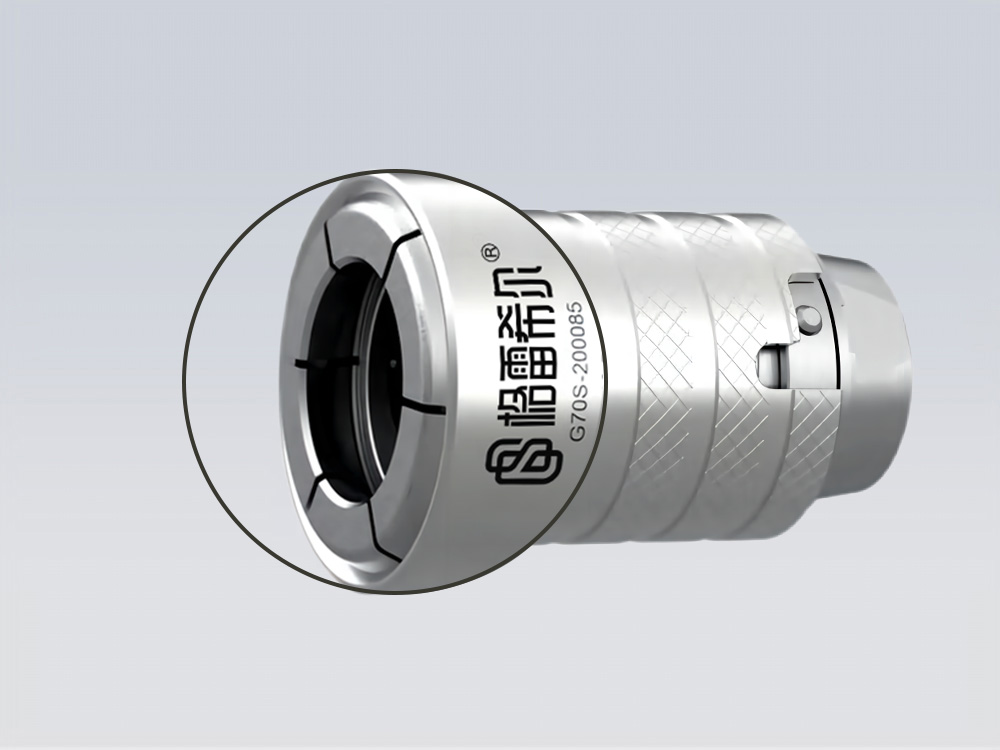

G70S 系列格雷希尔快速连接器，是一款迷你型连接器，外形非常小巧，专门针对操作环境狭小、有干涉的应用环境。旋转接头外壳即可锁紧防松脱安全消栓，起到防松脱的作用。

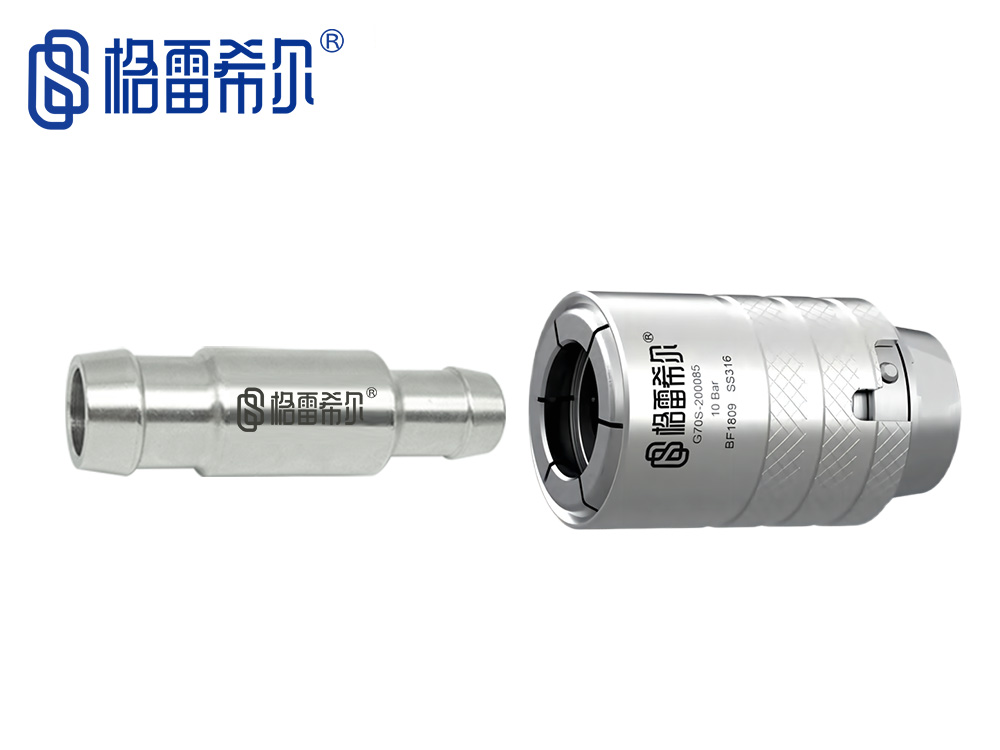

密封连接方案
Sealing connection scheme
| & 滑套式操作简单可靠 |
| & 可靠的端面密封，密封圈维护简单 | |
| & 316不锈钢材质坚固耐用 | |
| & 流量无损，高效测试 | |

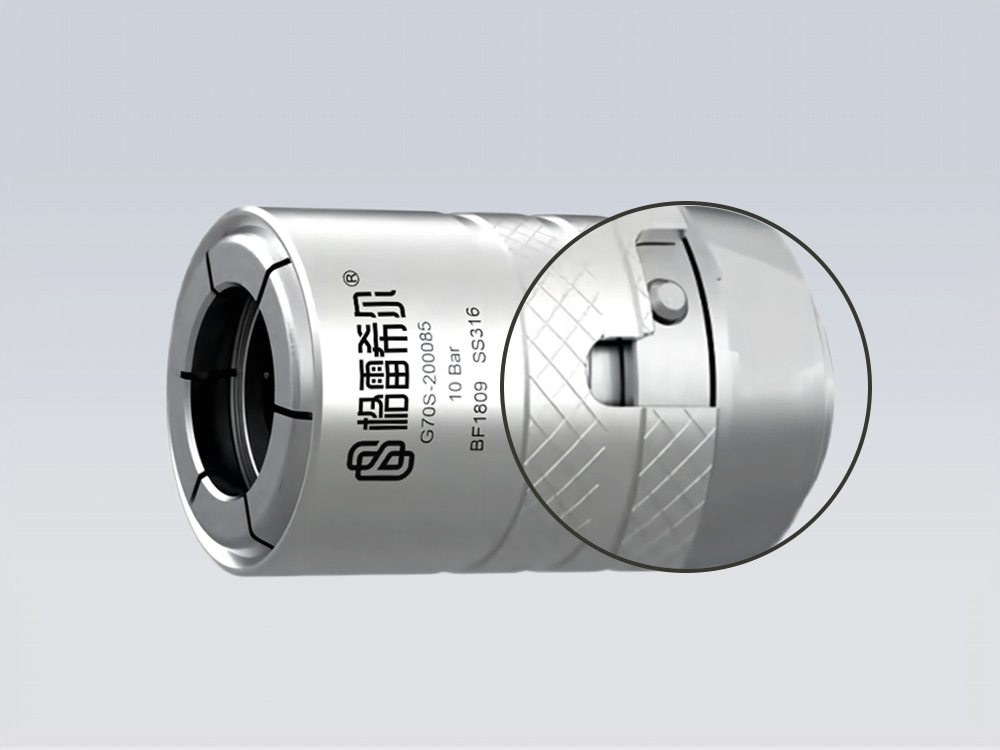

| & 安全防脱，连接稳固 | |
| & 体积小，适用于空间受限场合 |
产品特点
Product features
|  |  |
|

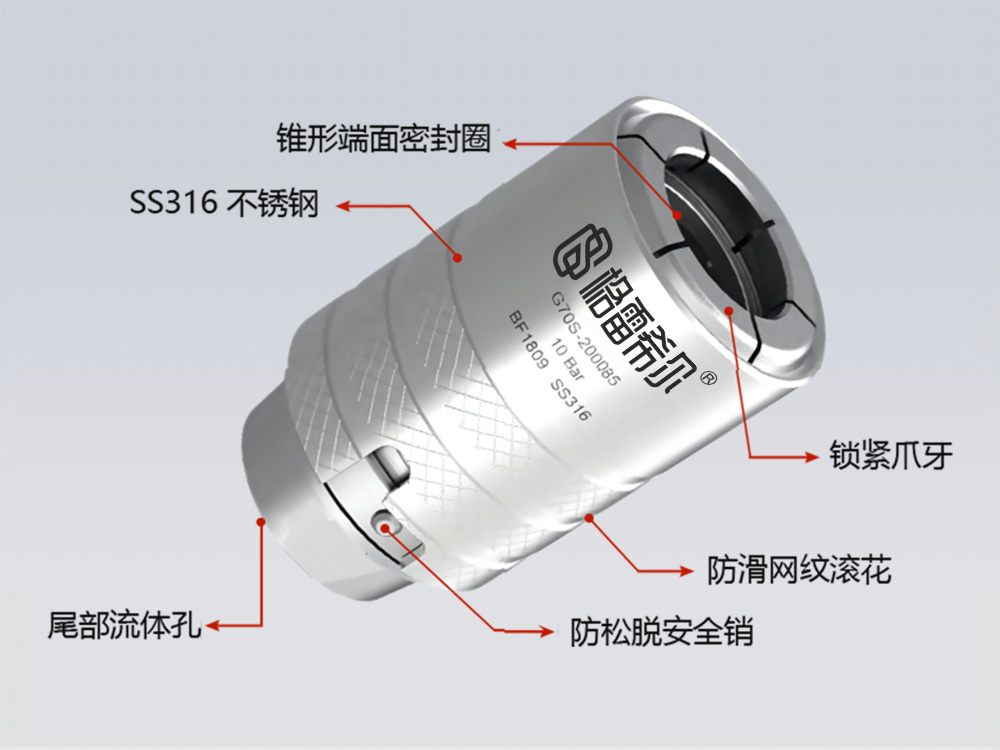

| 外卡式夹爪锁紧，直接抓取工件管口凸起部位 | 小体积专门针对环境狭小、有干涉的应用场景 | 防松脱安全销增强测试安全性 | 防滑网纹滚花，增加摩擦力，易于操作 |
产品参数
Product parameters
| & 操作压力：从真空到10Bar |
|
| & 密封范围：16mm-20mm | |
| & 流量接口：G1/2螺纹孔 | |
| & 主体材料：316不锈钢 | |
| & 主密封圈：氯丁橡胶/丁腈橡胶 | |
| & 内密封圈：丁腈橡胶 | |
| & 最大凸起宽度：4-8mm | |
| & 操作温度：-20℃至120℃ |

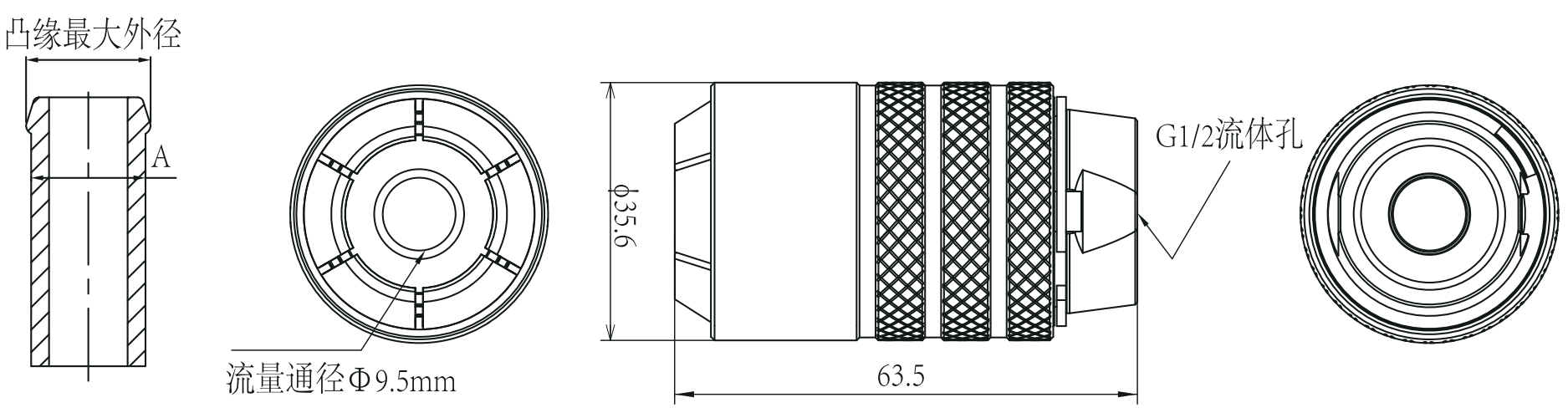

规格型号表
Specification and Model Table
| 产品型号 | 主体编号 | 密封尺寸A | 尺寸B | 尺寸C | 流体孔D | 压力/主体材料 | 密封圈材质 | 密封圈型号 |
| G70S-160085 | 4S | 16.00mm | 35.6mm | 64mm | G1/2 | 10Bar/316不锈钢 | 氯丁橡胶 | G70S160085 |
| G70S-170085 | 17.00mm | G70S170085 | ||||||
| G70S-180085 | 18.00mm | G70S180085 | ||||||
| G70S-190085 | 19.00mm | G70S190085 | ||||||
| G70S-200085 | 20.00mm | G70S200085 | ||||||
| G70S-J118 | 11.80mm | 65mm | 20Bar/316不锈钢 | 丁腈橡胶 | G70SJ118 | |||
| G70S-J158 | 15.82mm | G70SJ158 |
