密封方式：外卡式
密封范围：11.8mm-20mm
产品分类：异形管连接器
产品描述：G70R-P系列快速连接器，外形短小精悍，L型设计适合操作空间狭小的环境，高分子工程塑料···
G70R-P系列快速连接器，外形短小精悍，L型设计适合操作空间狭小的环境，高分子工程塑料爪牙不会对管件造成任何损伤，实现无损连接。
密封连接方案
Sealed Connection Scheme
 | & 高分子塑料锁紧卡爪实现无损连接 |
| & 安全防脱锁止功能连接稳固，保障安全生产 | |
| & 滑套式操作符合人体操作直觉 | |
| & 超短尺寸适用于空间受限场合 | |
| & 开模锥形端面密封圈，密封好、寿命长 |
产品特点
Product Features
|
|
|
|
|
| 高分子塑料锁紧卡爪实现无损连接且承压高 | 侧面G3/8流体孔符合国内标准，相关配件易得 | L型结构的超短尺寸适用于狭小空间的操作 | 旋转式安全防脱锁止功能保障生产安全 | 防滑网纹滚花增加手持摩擦力便于操作 |
规格与参数
Specifications and Parameters
| & 操作压力：从真空到10Bar |
|
| & 密封范围：11.8mm-20mm | |
| & 流量接口：G3/8螺纹孔 | |
| & 主体材料：SS316不锈钢 | |
| & 主密封圈：氯丁橡胶/丁腈橡胶/硅橡胶 | |
| & 内密封圈：丁腈橡胶/三元乙丙 | |
| & 操作温度：-20℃至120℃ |
规格型号表
Specification and Model Table

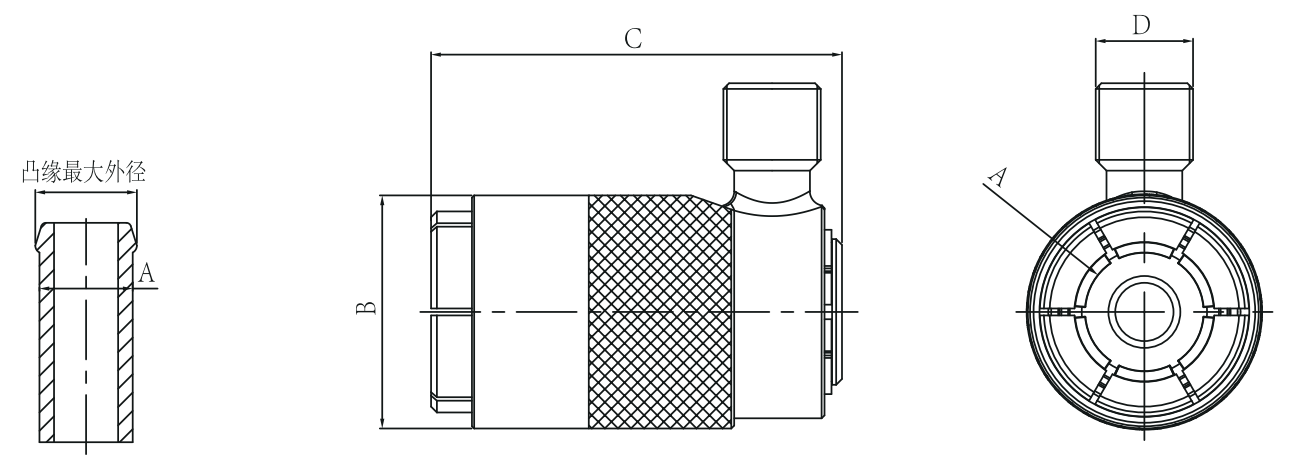

| 产品型号 | 主体编号 | 密封尺寸A | 尺寸B | 尺寸C | 流体螺纹孔D | 规格 | 密封圈材质 | 密封圈型号 |
| G70R-J118P | 3R | 11.8 | 30.6 | 68 | G3/8 | 10Bar/316不锈钢 | 丁腈橡胶 | SG70RJ118P |
| G70R-J158P | 4R | 15.8 | 35.6 | 73 | SG70RJ158P | |||
| G70R-160P | 16.0 | 氯丁橡胶 | SG70R160P | |||||
| G70R-190P | 5R | 19.0 | 40.6 | 71 | SG70R190P | |||
| G70R-200P1 | 20.0 | SG70R200P1 |
格雷希尔G70R-P系列快速连接器，其流体螺纹孔有其他规格，如G1/2内螺纹、G3/8外螺纹、平口、宝塔头等，都可以根据实际需求为您定制，解决您的各种测试需求。
