密封方式:外卡式
密封范围:请咨询格雷希尔GripSeal销售人员
产品分类:异形管密封测试接头
产品描述:G70系列是一款外卡式密封测试接头,适用于各种冷却水道管,燃油管等异形管的气密性测试···

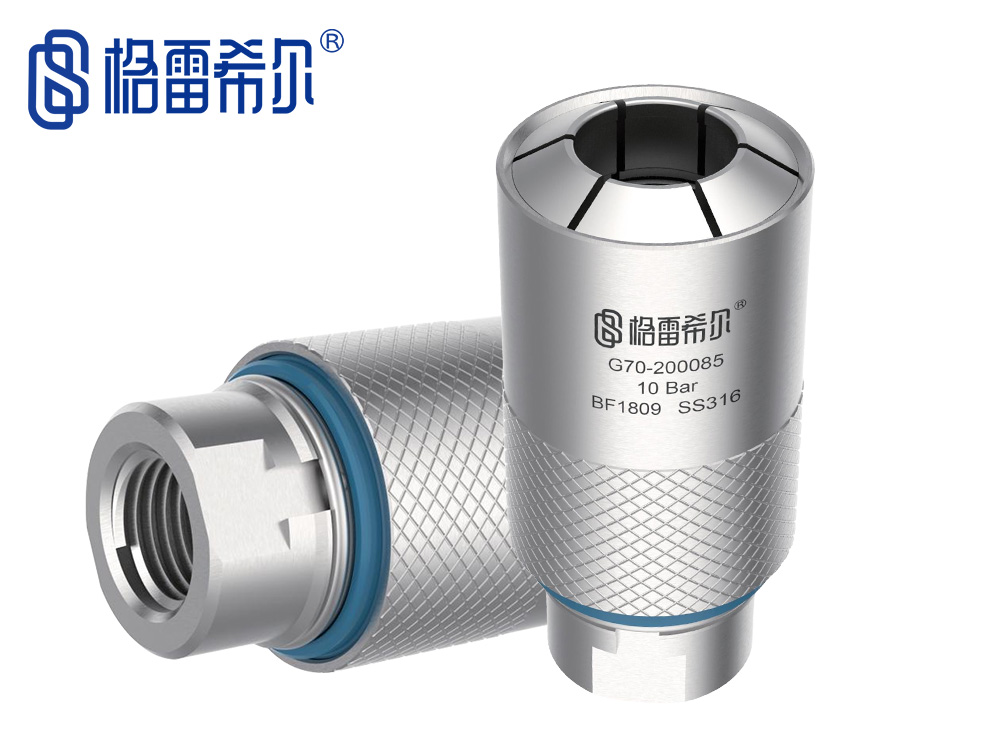

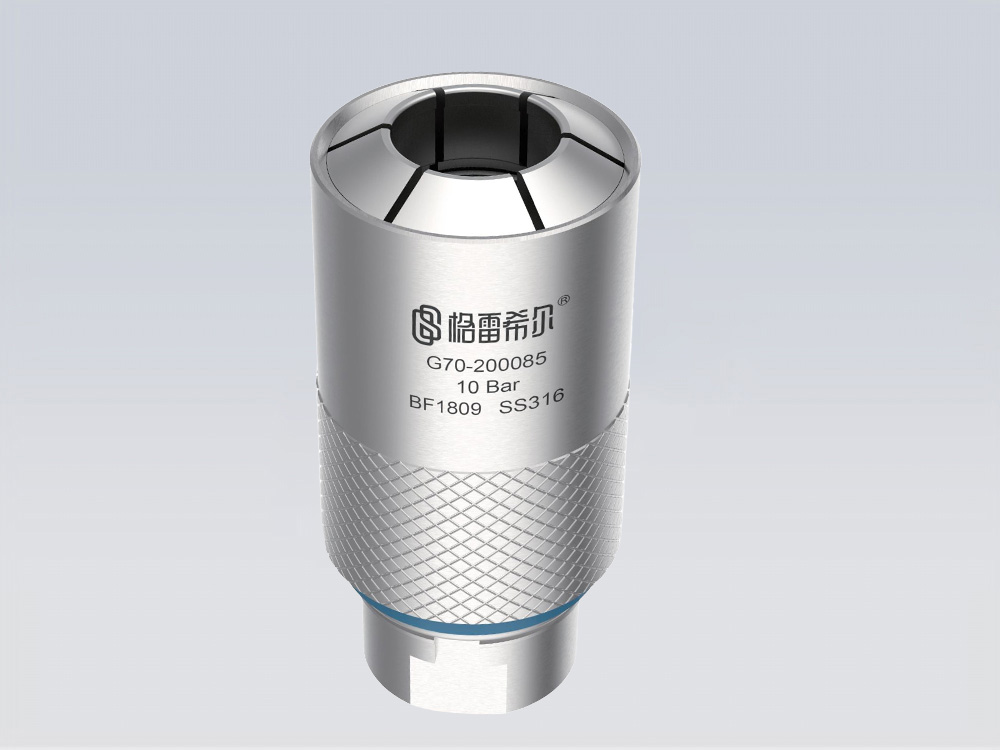

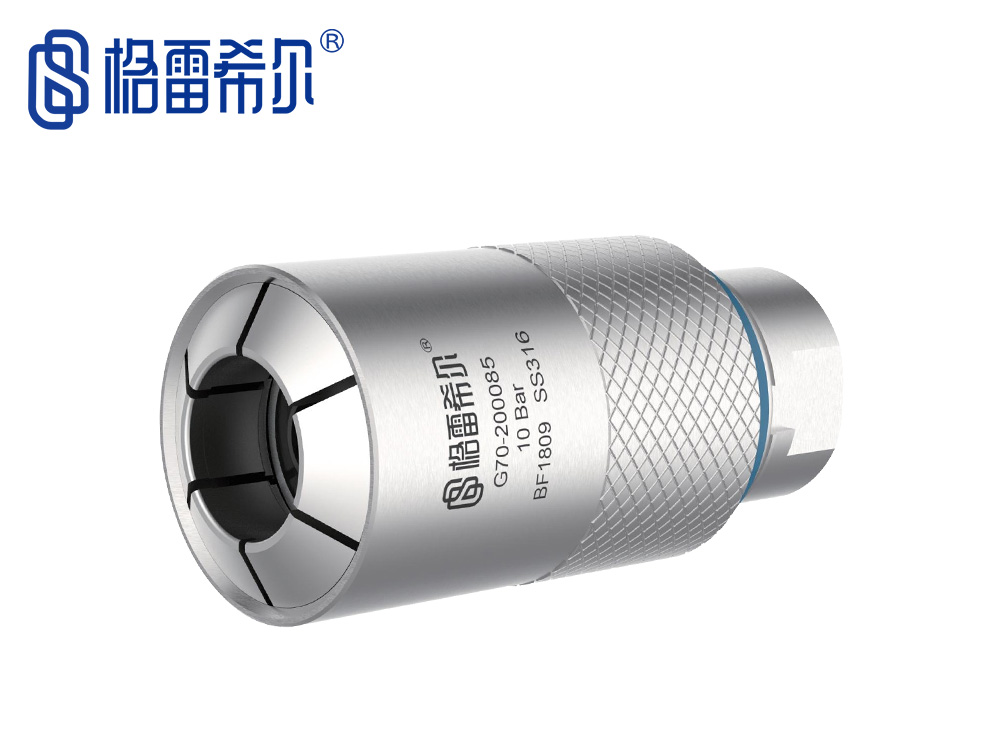

G70系列是一款外卡式密封测试接头,适用于各种凸缘管的密封连接,结构紧凑,单手即可握持,使用方法简单,手持轻推即可完成连接。
SEALING CONNECTION SCHEME
& 端面密封承压极限高,安全可靠 | |
& 滑套式结构,操作简单 | |

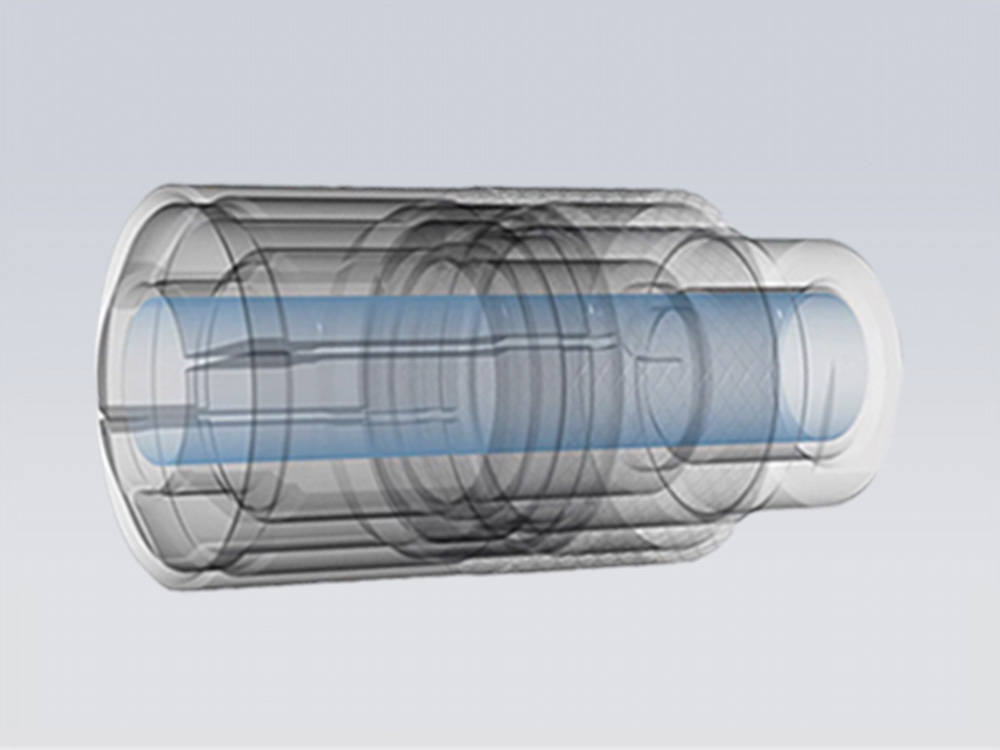

& 直通式设计保证流量无损,测试效率高 | |
& 316不锈钢材质,坚固耐用 | |

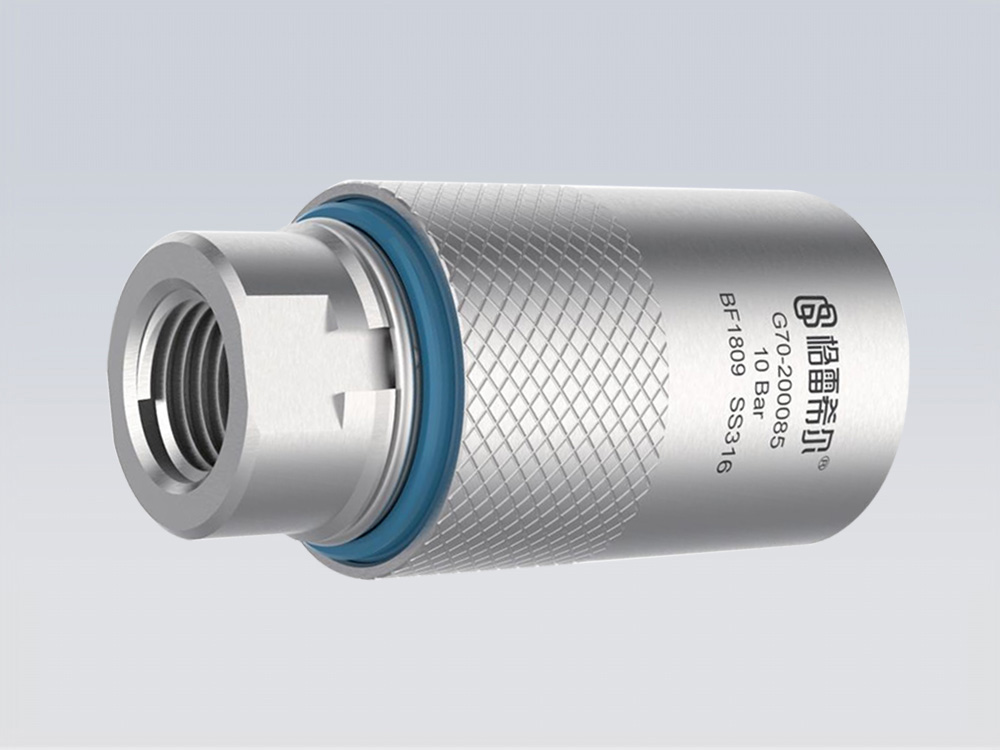

& 蓝色安全标识环保证接头连接正常 |
PRODUCT FEATURES

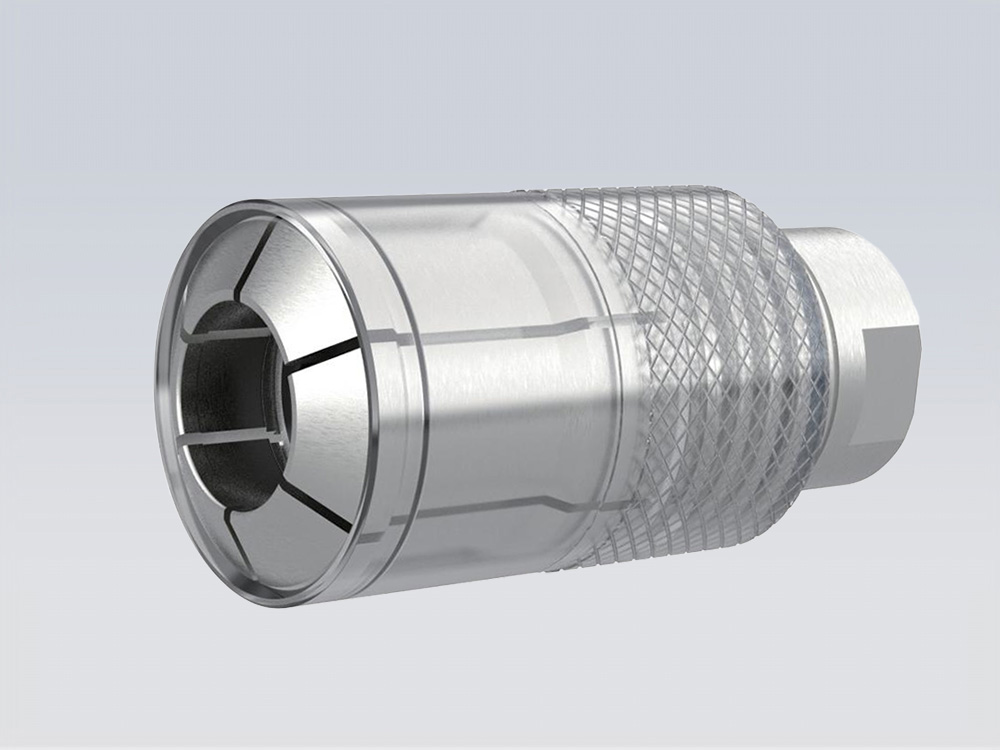

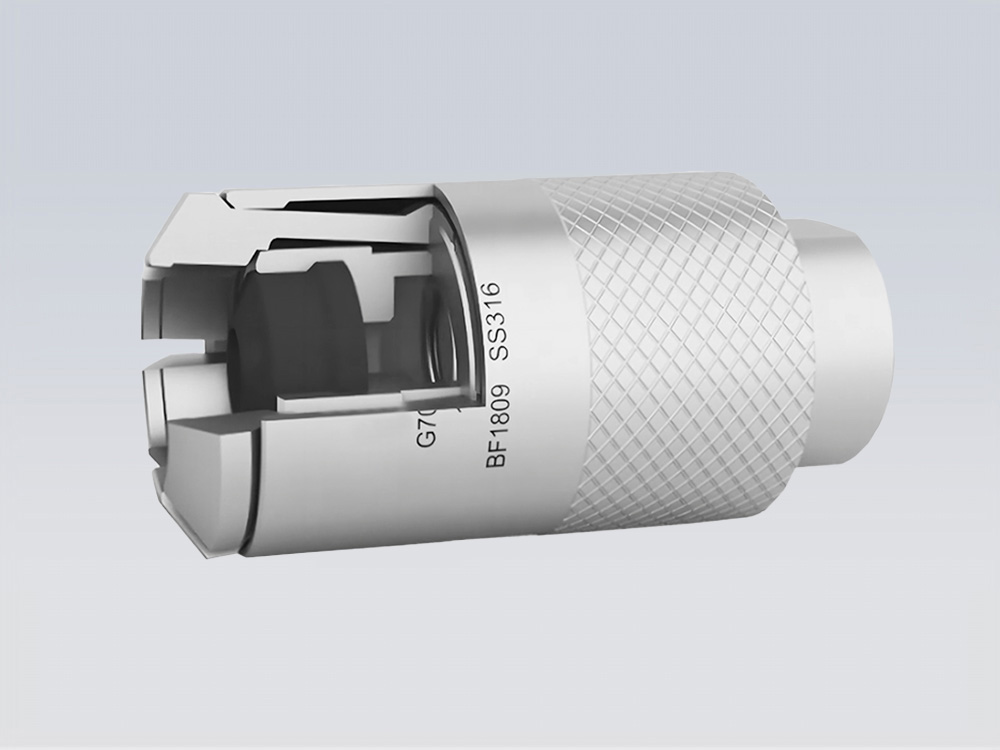

外卡式夹爪锁紧,直接抓取工件管口凸起部位 | 网纹滚花,增加摩擦力以便于操作 | 滑套式结果,轻轻一推即可实现锁紧与断开 | 直通式设计最大化保证流量,减小对运行测试的影响 | 端面密封圈更换简单,易于日常维护 |
PRODUCT PARAMETERS
& 操作压力:从真空到70Bar | |
& 密封范围:请咨询格雷希尔GripSeal销售人员 | |
& 插入凸起宽度:4-8mm | |
& 流量接口:请咨询格雷希尔GripSeal销售人员 | |
& 主密封圈:氯丁橡胶、丁腈橡胶 | |
& 主体材料:316不锈钢 | |
& 操作温度:-20℃至120℃ |
OPERATION METHOD

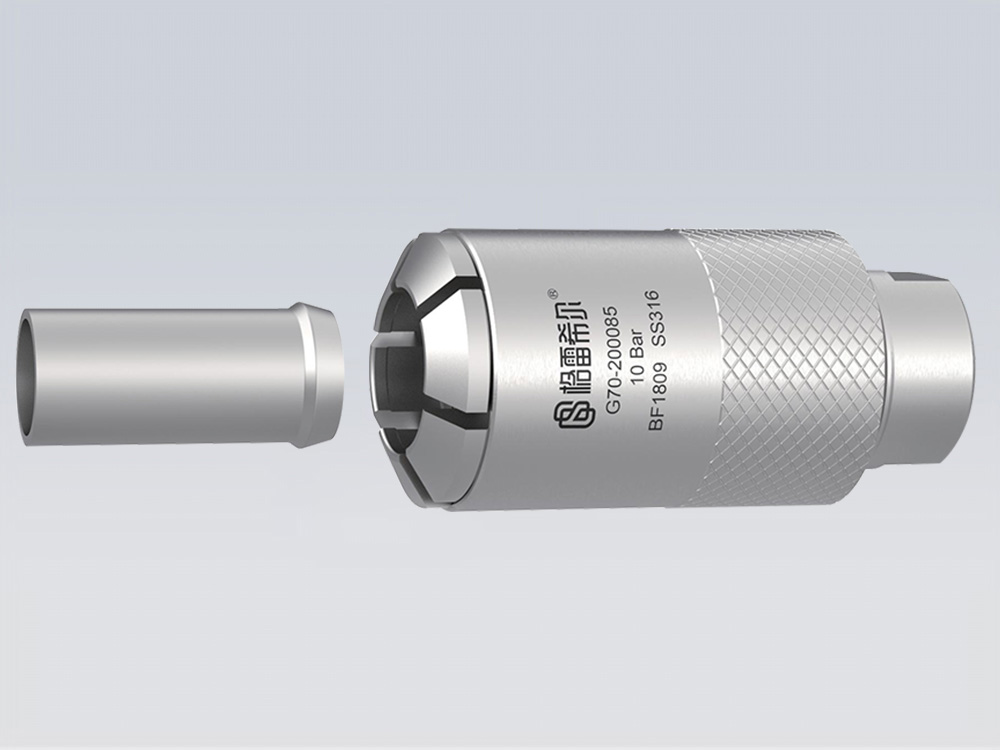

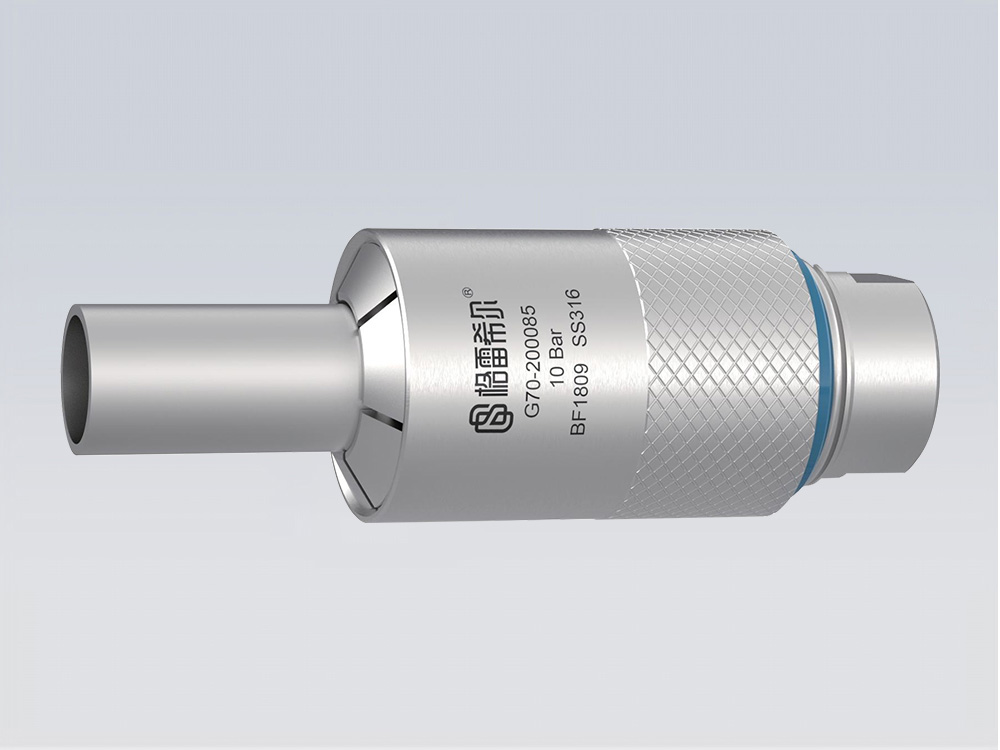

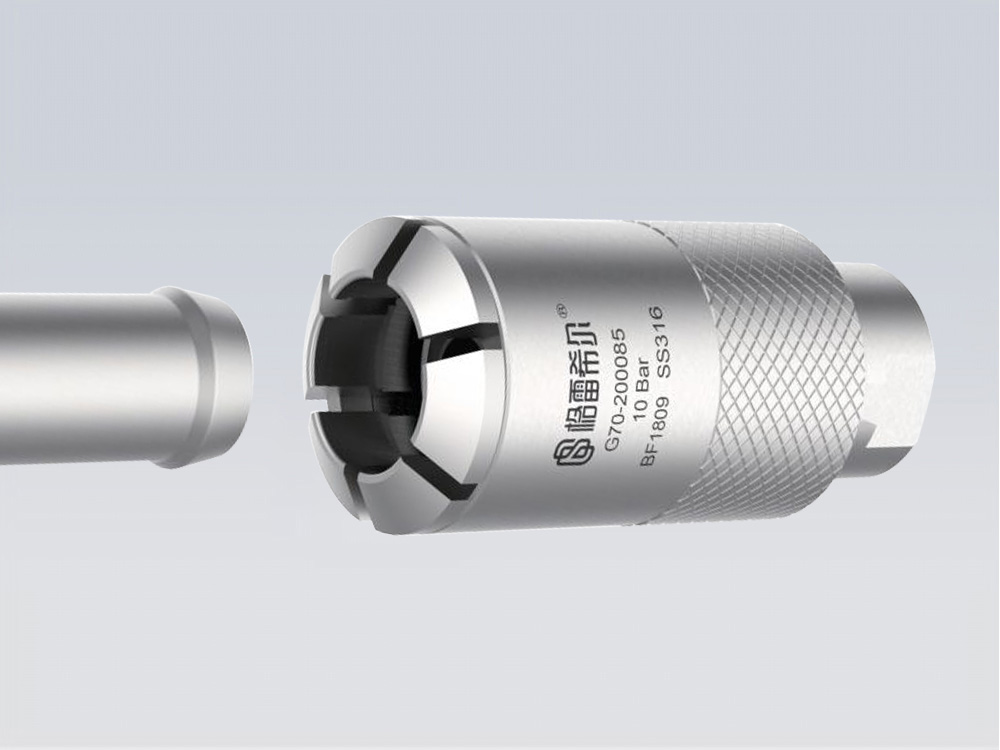

第一步: 将密封测试接头推入测试管件,此时接头前端爪牙受压力影响自动张开直至管件到达底部后爪牙自动锁紧 | 第三步: 当看到接头尾部的蓝色标识环就代表已连接好,此时可以充入介质开始测试 | 第三步: 待测试完后排空测试介质与压力即可拔出密封测试接头进行下一个测试 |
凸缘管应用
Flange tube Application

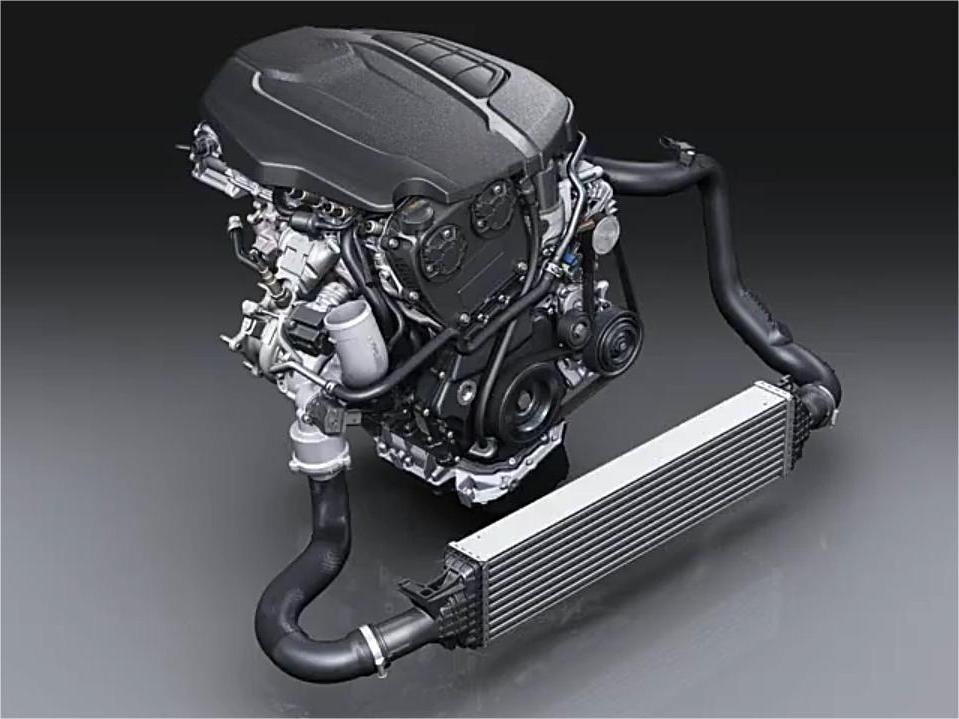

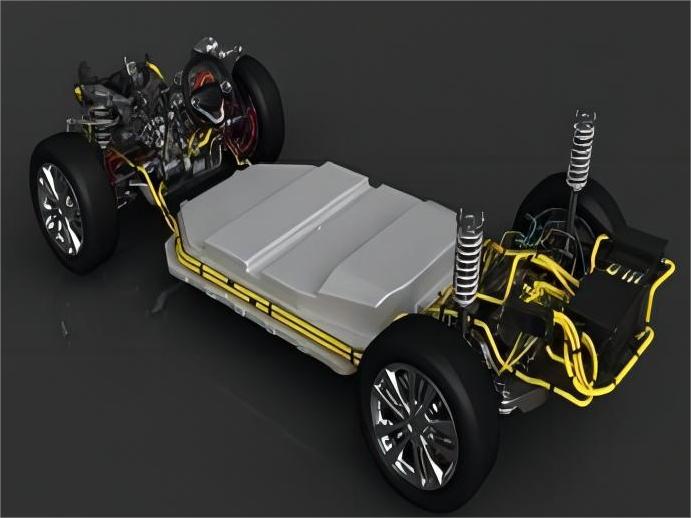

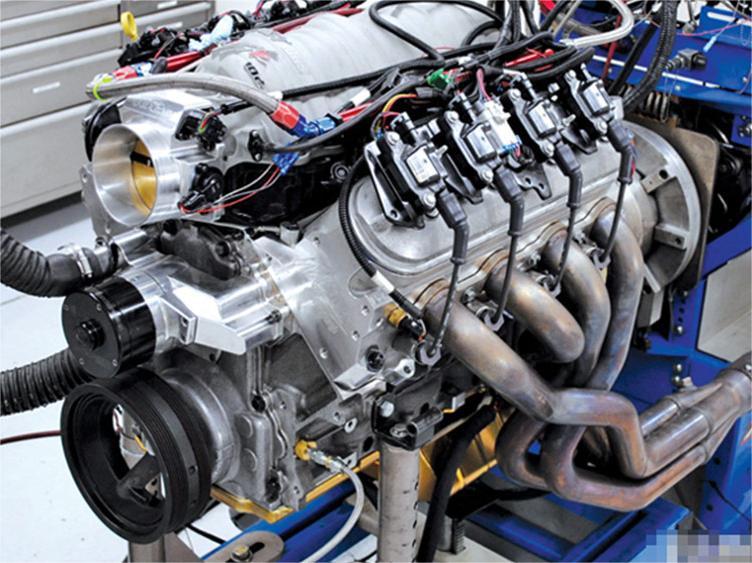

新能源电池水冷板测试 | 发动机总成装配测试 | 发动机冷却水道测试 |
格雷希尔GripSeal密封测试接头的各系列产品,可为不同的管型、孔径、接口、螺纹等提供密封方案,近千种标准型号有现货供应,并擅长为各类异型管件提供定制方案,为客户产品的密封测试、运转测试等提供稳定、便捷的密封连接方法。深入合作的行业有新能源汽车、自动化集成商、制冷、家电、液压阀门、仪器仪表、航空航天、医疗器械等8大行业。
