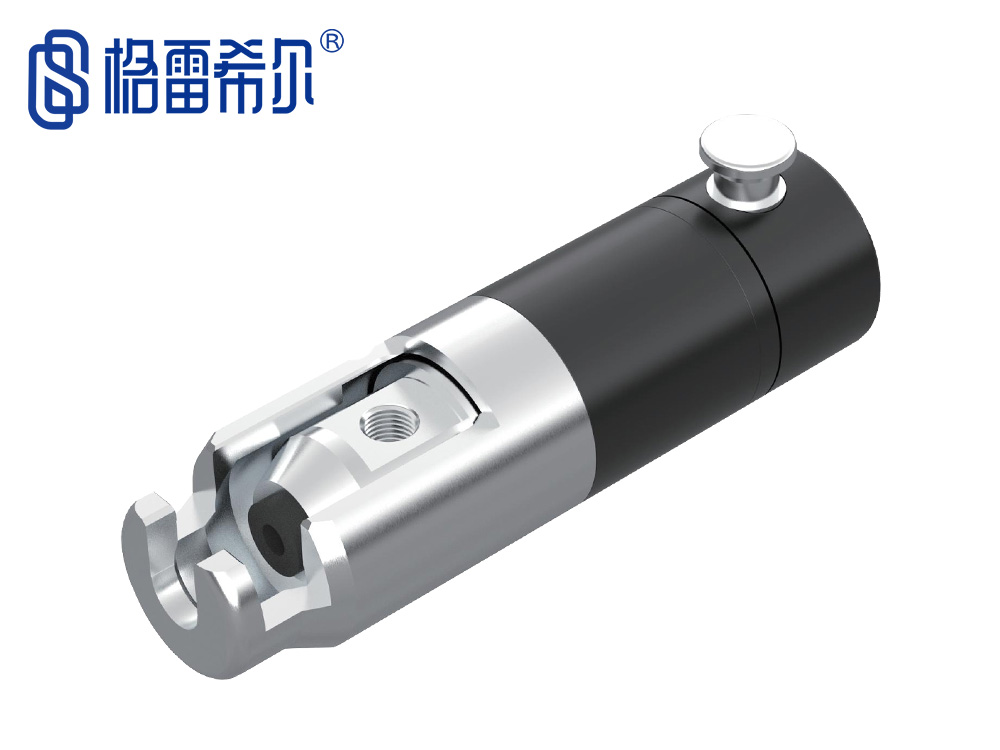

G72系列法兰式快速连接器

G72系列格雷希尔气液两用快速连接器，法兰式连接，如凸缘管、法兰管等异形管口，气压驱动，操作简单，特种航空铝合金主体在保证坚固性的同时，还能保证连接器的轻巧，极大地降低操作者的劳动强度。

密封连接方案

Sealing connection scheme

	&  改善工作效率，降低生产成本
	&   密封可靠，使用寿命长
	&  轻便快捷，减轻工作强度
	&  有效减少水垢和杂质的干扰
	&  可根据实际应用提供定制服务
	&  自带锁紧结构，适用于高压力工作环境

产品参数

Product parameters

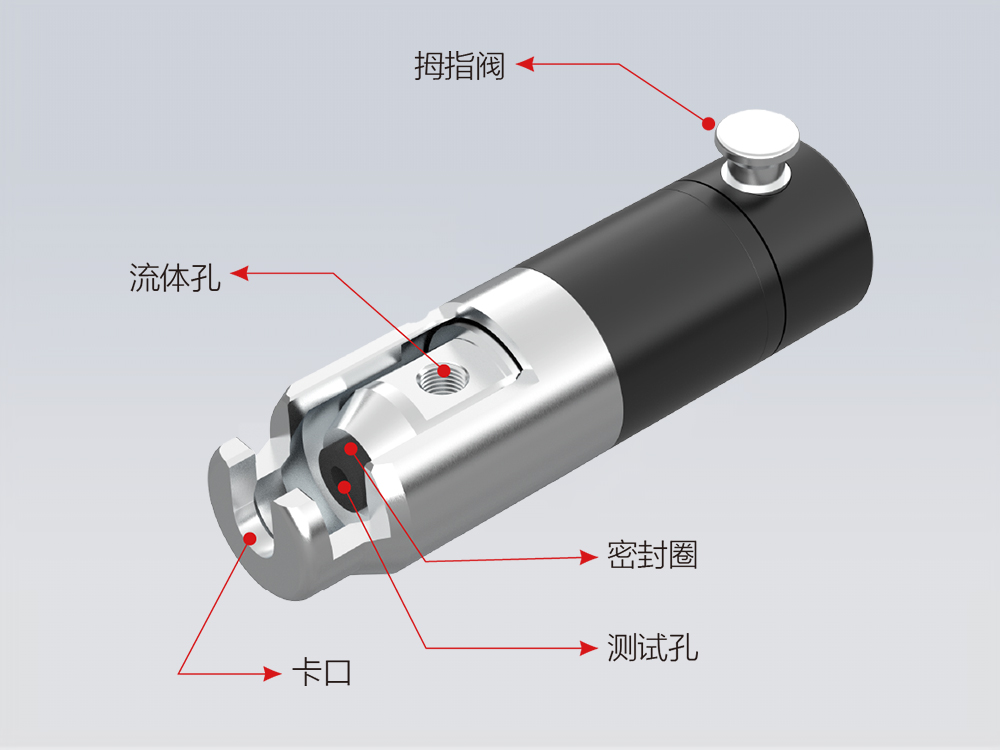

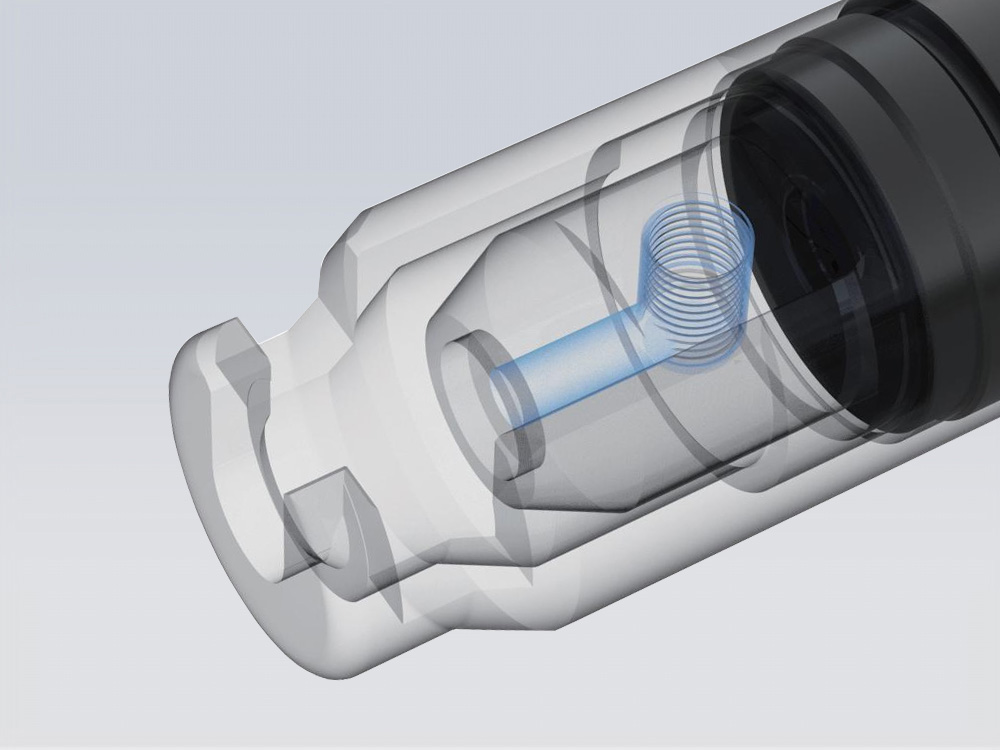

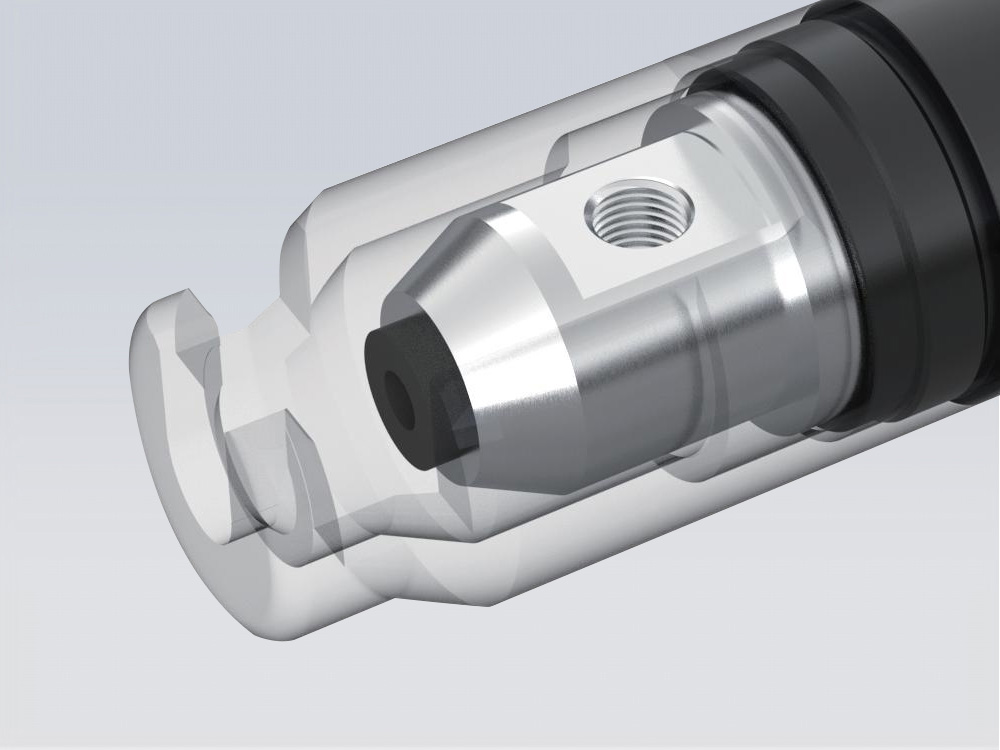

气压驱动： 按钮式操作，简单快捷，操作效率高	铝合金主体： 轻巧耐用，操作强度低	维护简单： 无需任何工具即可更换密封圈	直通式设计： 中间无任何其它活动连接件，保证气密可靠性	无损伤操作： 卡口式设计，不会对测试管件上造成伤害

产品参数

Product parameters

& 操作压力：从真空到5Bar或20Bar
&  密封范围：10mm~40mm

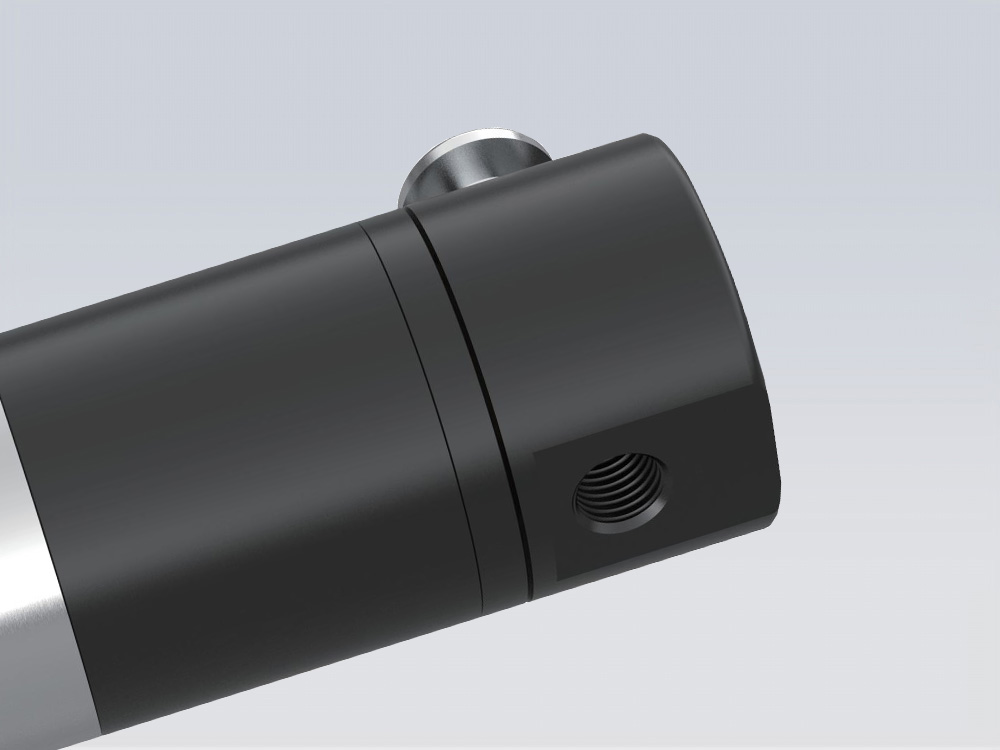

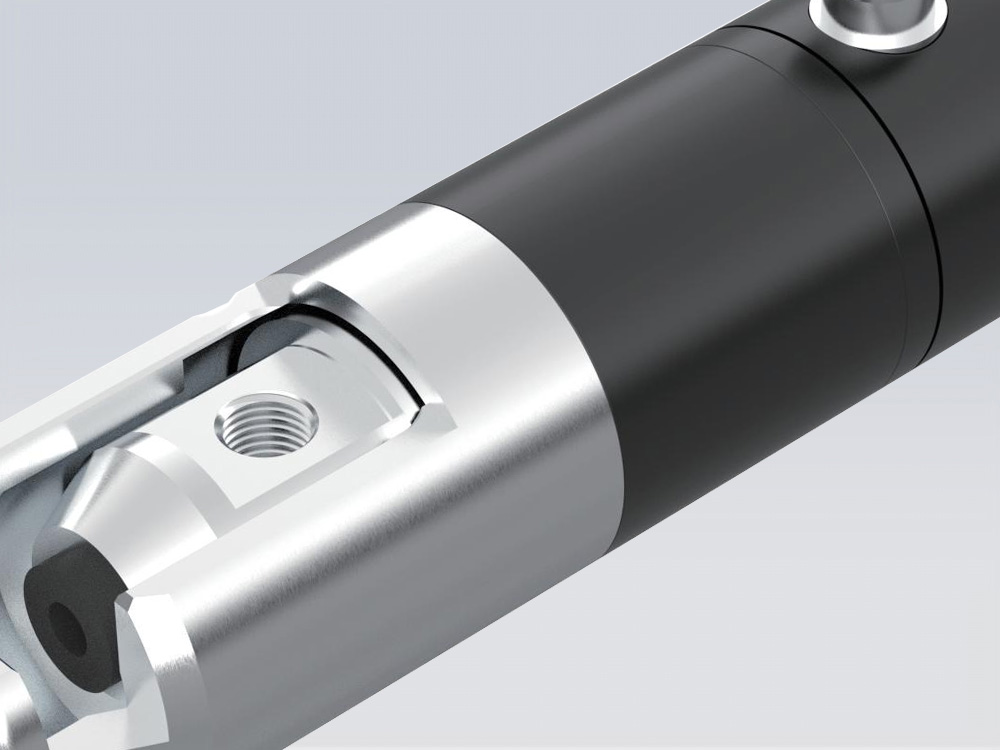

&  流量接口：G1/8螺纹孔
& 插入尺寸：N/A
&  主体材料：氧化铝、不锈钢、尼龙
& 主密封圈：丁腈橡胶
&  操作温度：-20℃至120℃

操作方式

Operating Mode

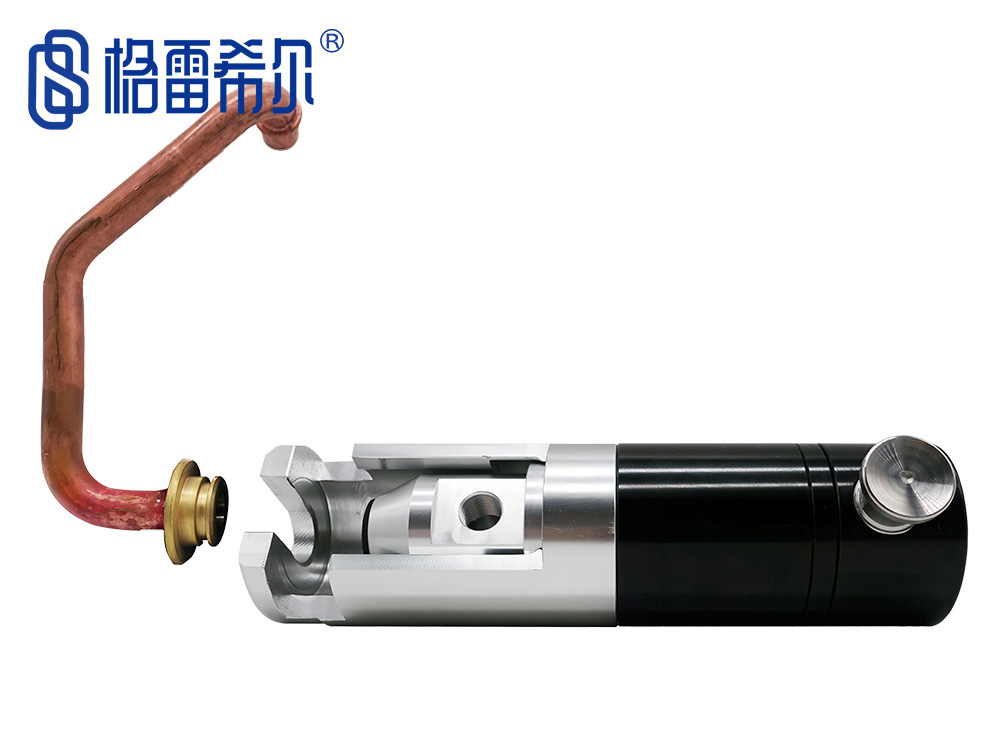

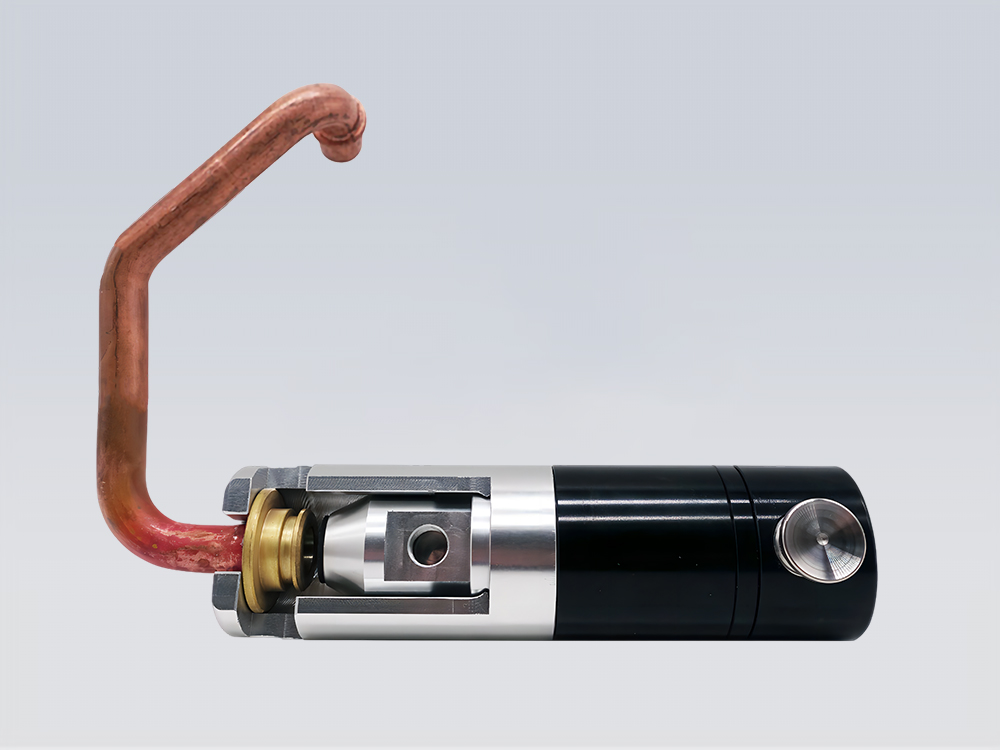

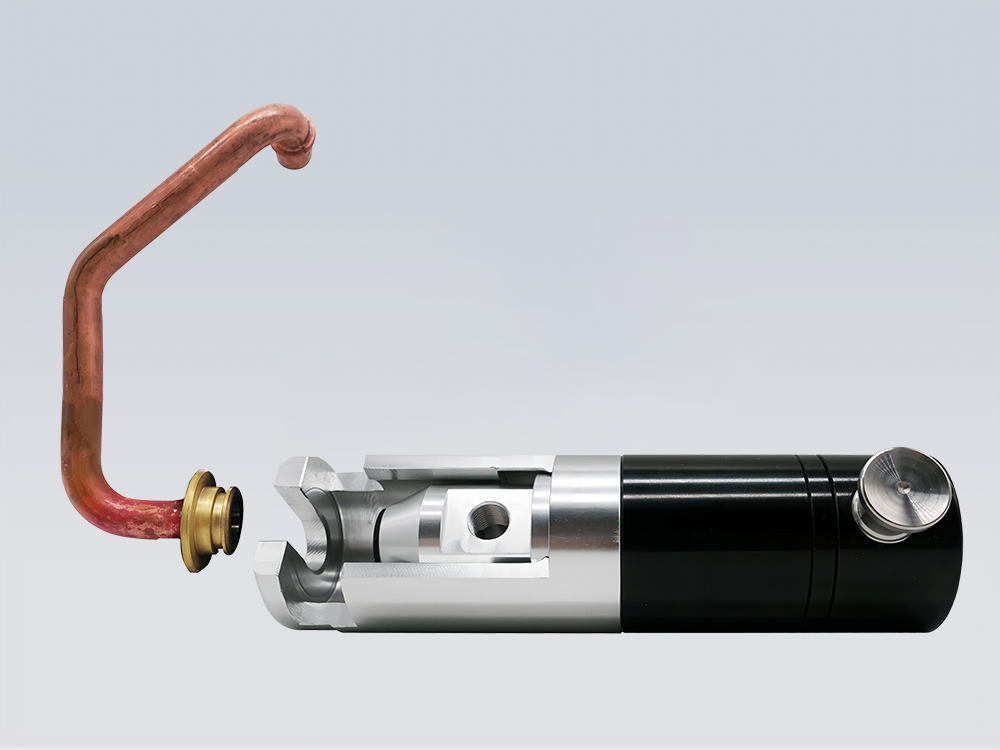

第一步： 按住密封测试接头的拇指阀，活塞回退并露出样件放置空间	第二步： 将测试件前端放入卡口内，手指离开拇指阀，活塞压向测试件形成密封

应用案例

Application Cases

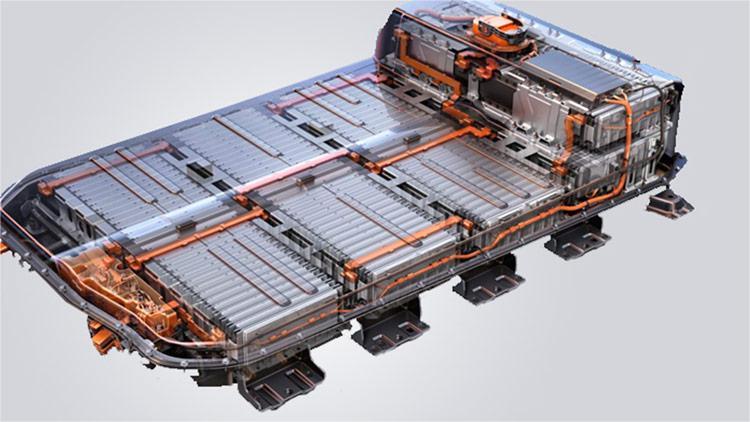

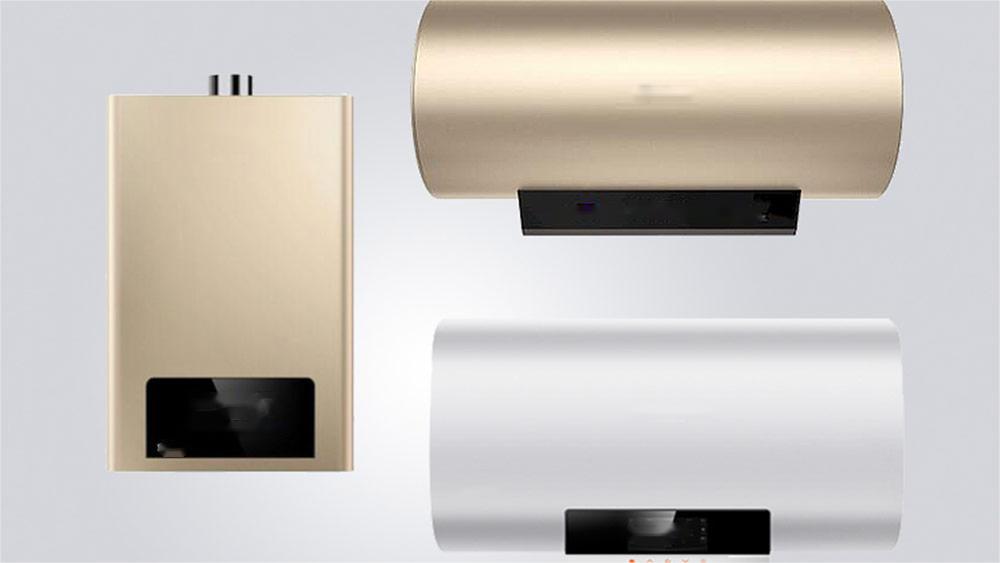

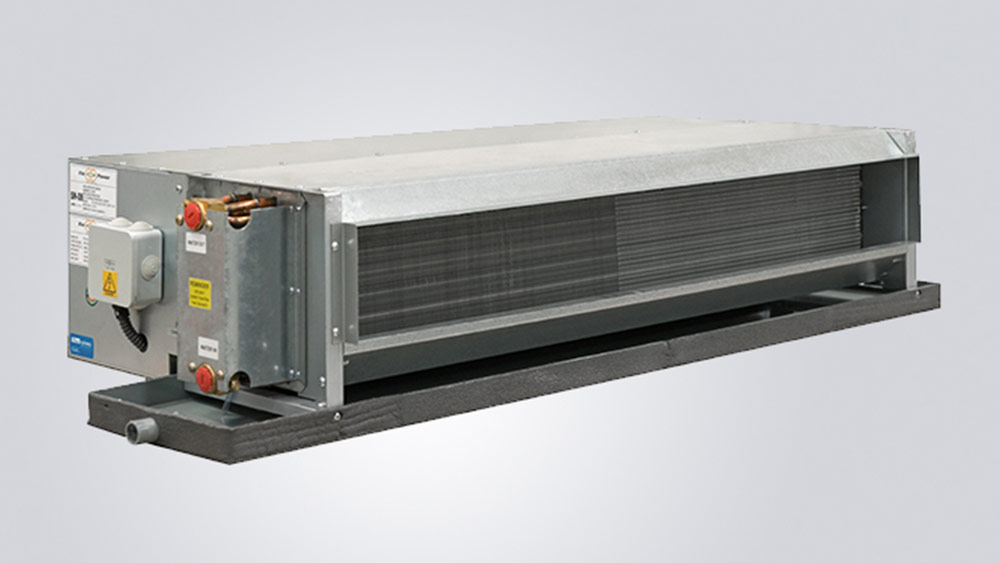

新能源电池水冷板测试	空调散热器测试	热水器测试
