密封方式：外卡式
密封范围：9.52mm-28.52mm
产品分类：异形管连接器
产品描述：G70-K系列专门用于制冷行业检漏测试时扩口管的快速密封与连接，具有操作简单、坚固耐用···

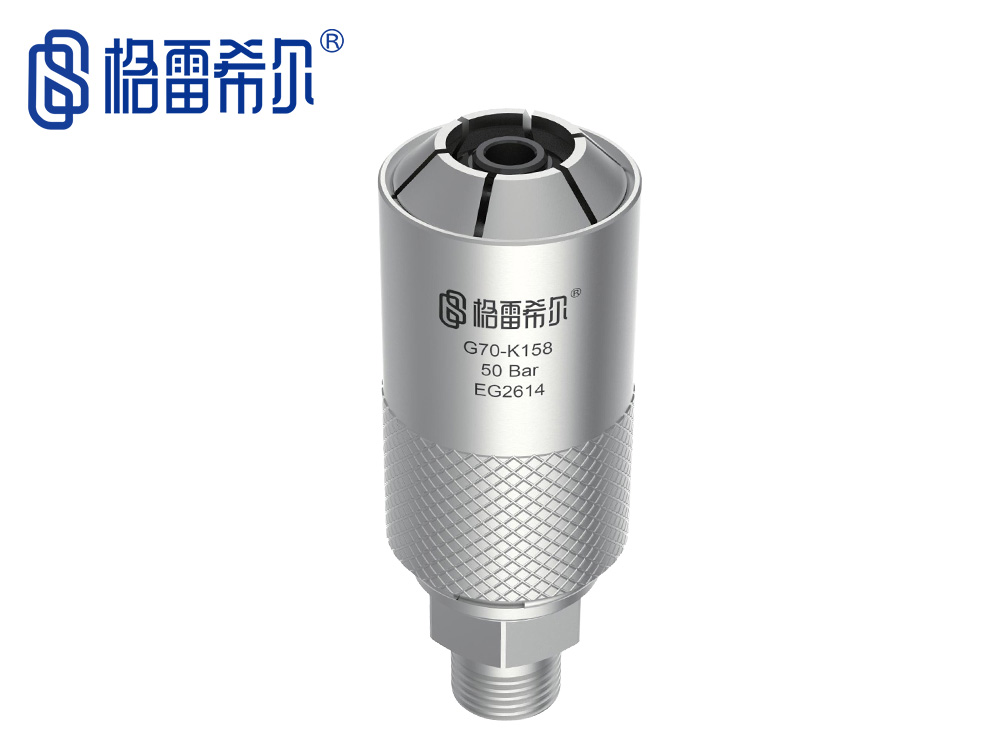

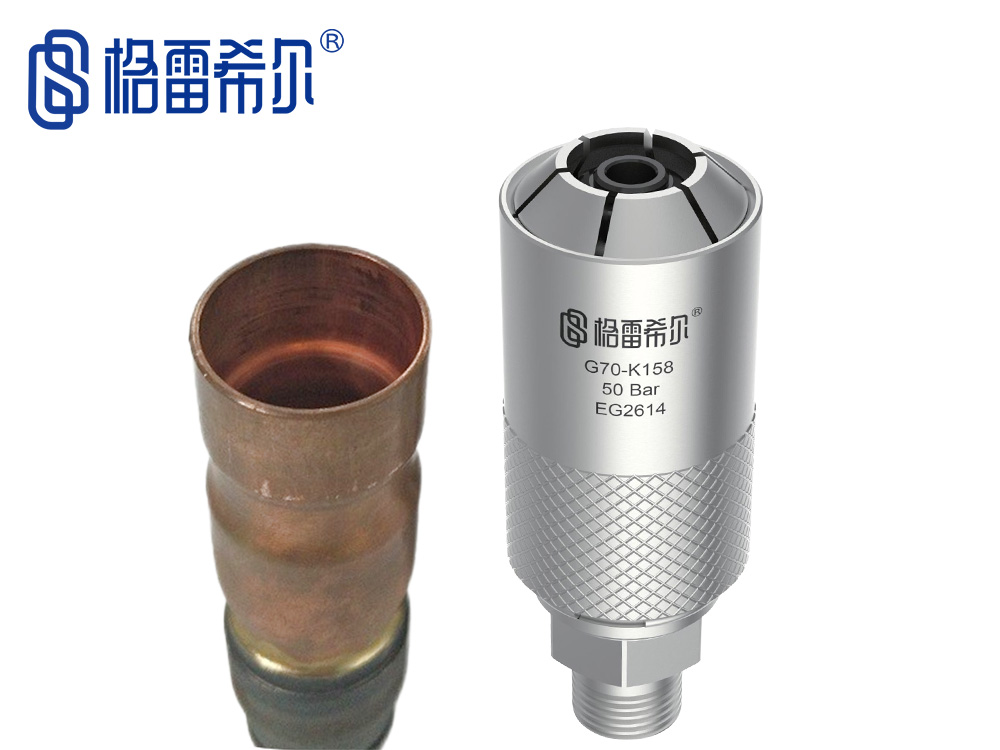

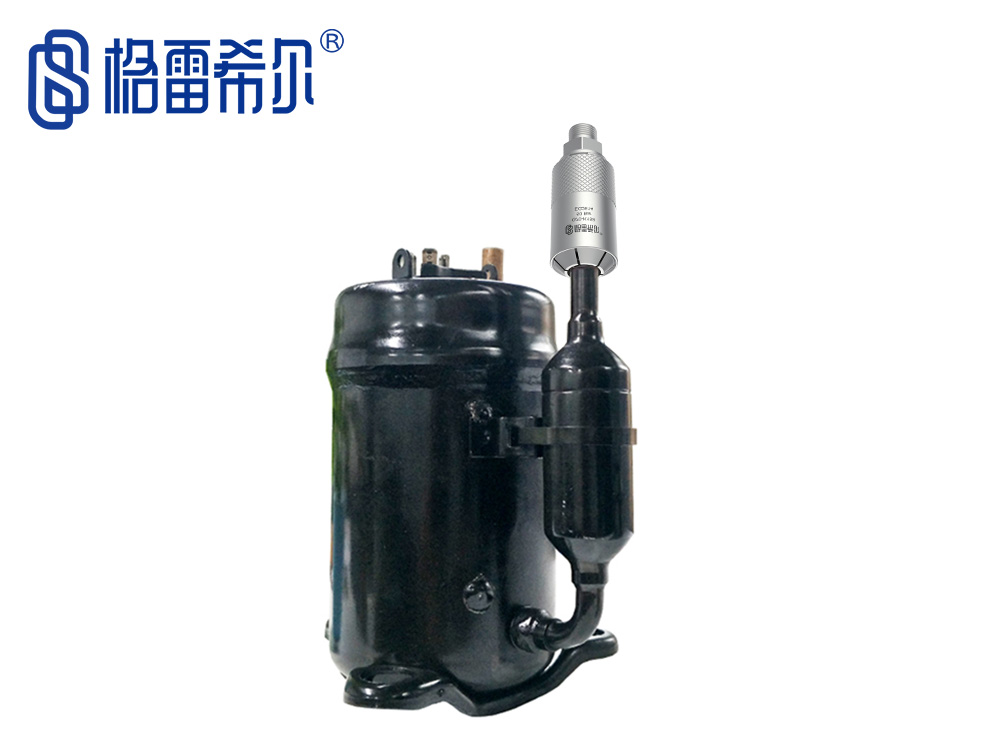

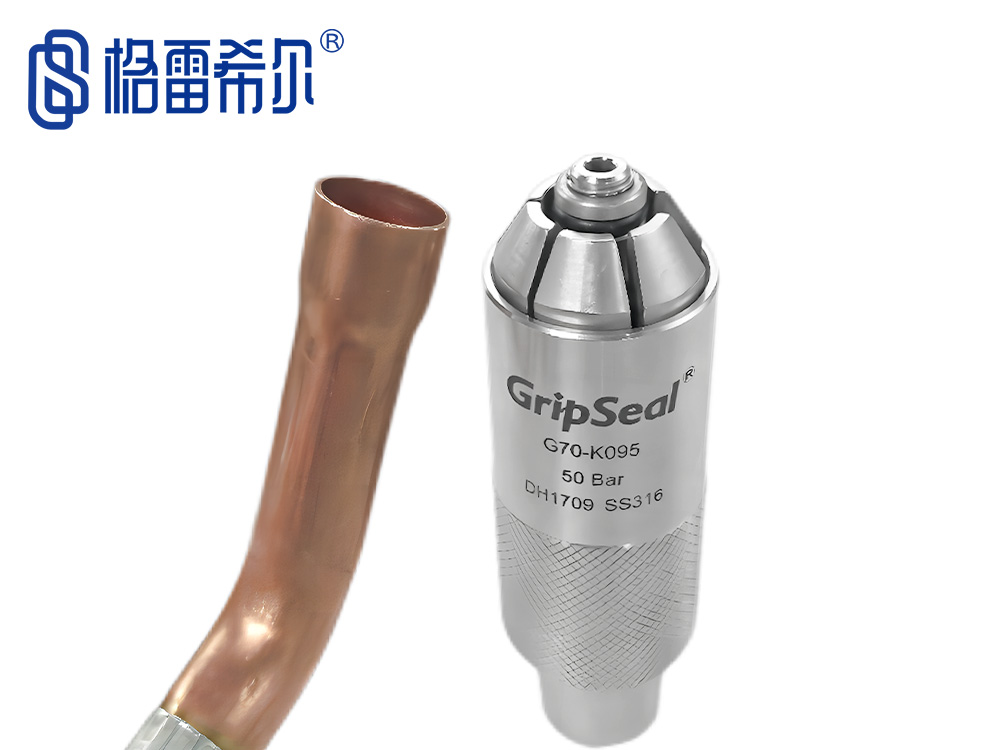

G70-K系列格雷希尔快速连接器，专门用于制冷行业检漏测试时扩口管的快速密封与连接，具有操作简单、坚固耐用、密封可靠、流量大、承压高等特点。
密封连接方案
Sealing connection scheme
| & 滑套式操作简单可靠 |
| & 可靠的端面密封，密封圈维护简单 | |
| & 316不锈钢材质坚固耐用 | |
| & 流量无损，高效测试 | |
| & 安全标识环，保证安全生产 |
产品特点
Product features
|
|
|
|
|

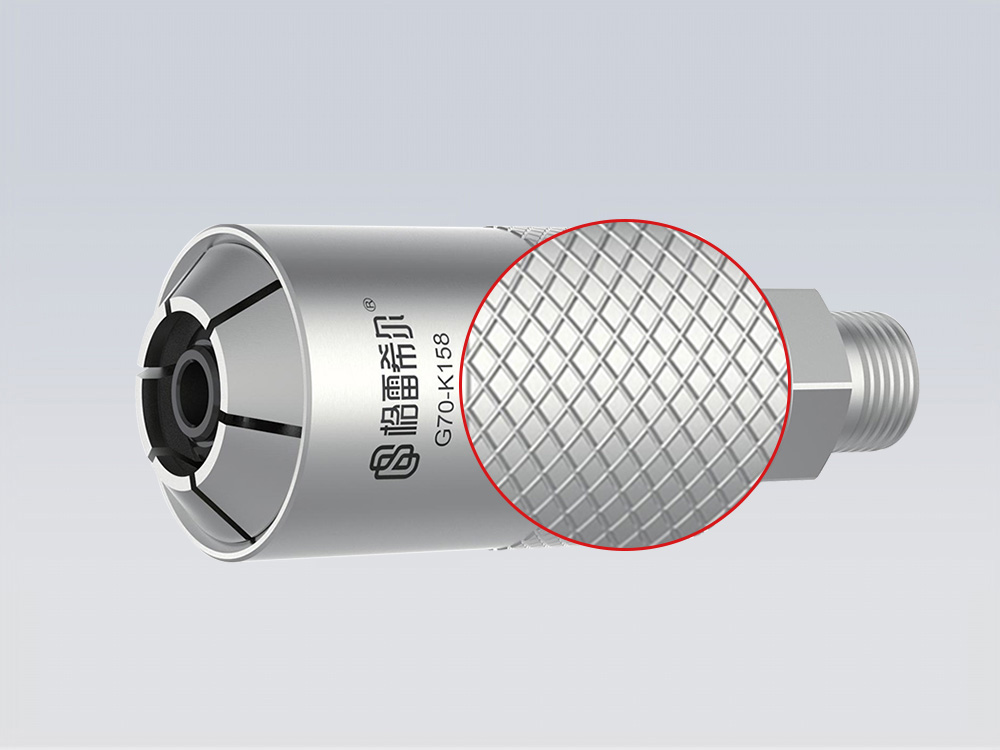

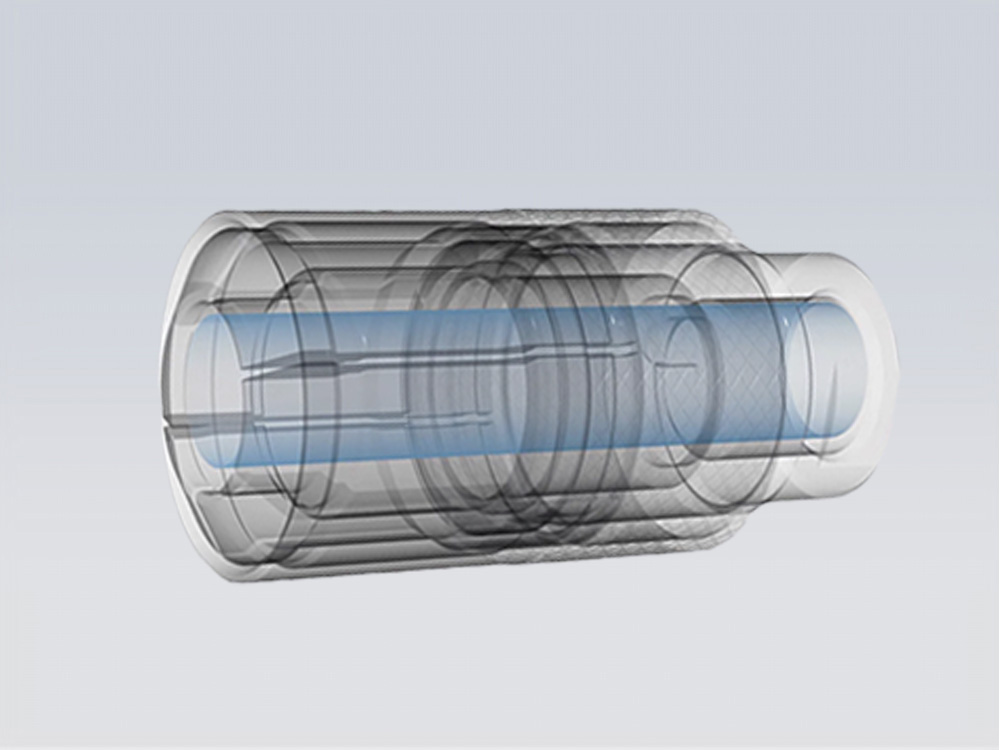

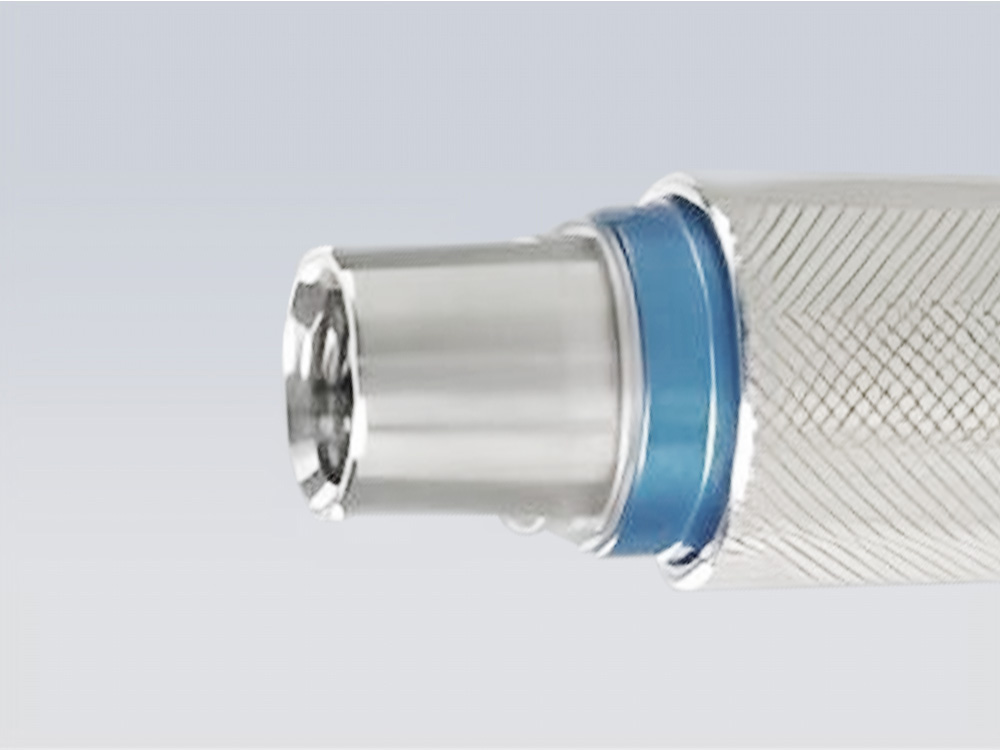

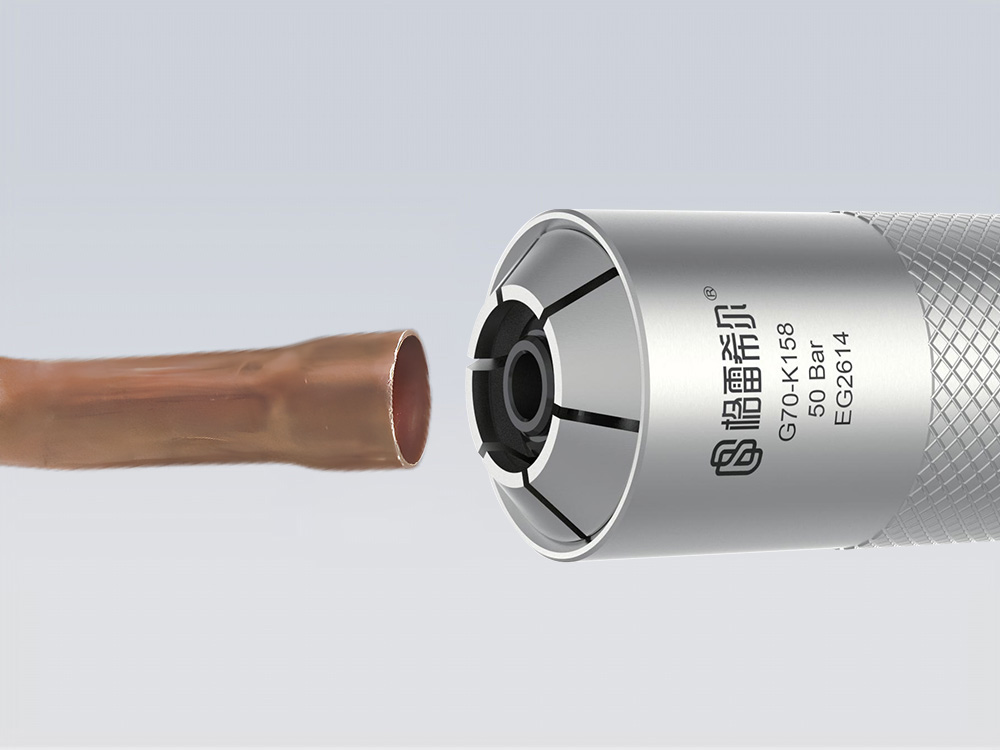

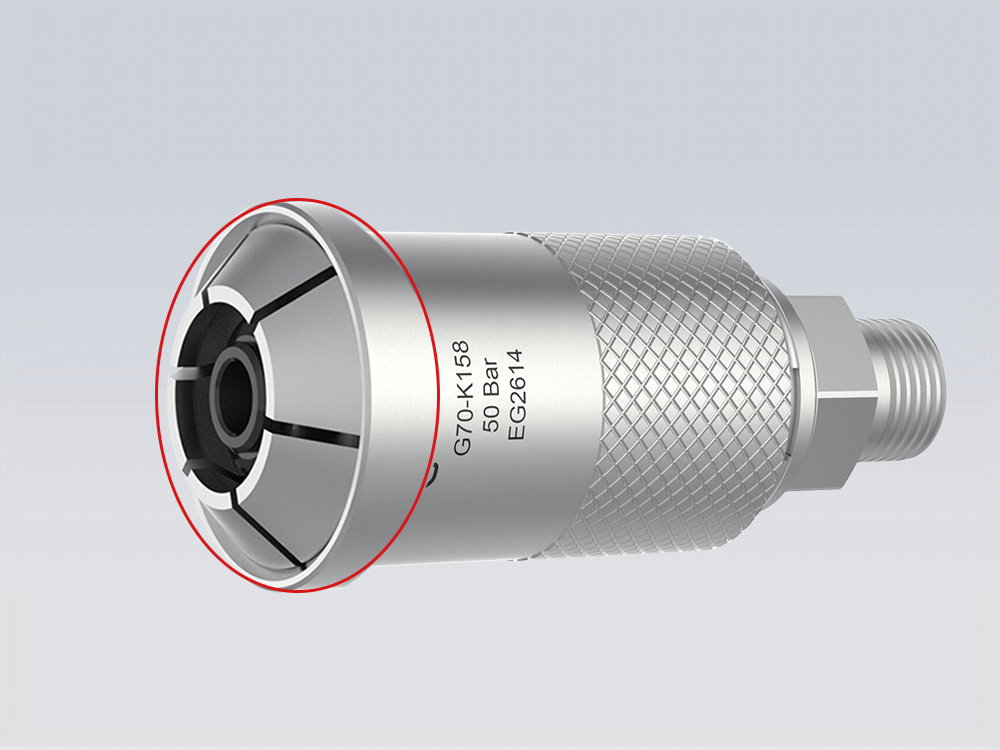

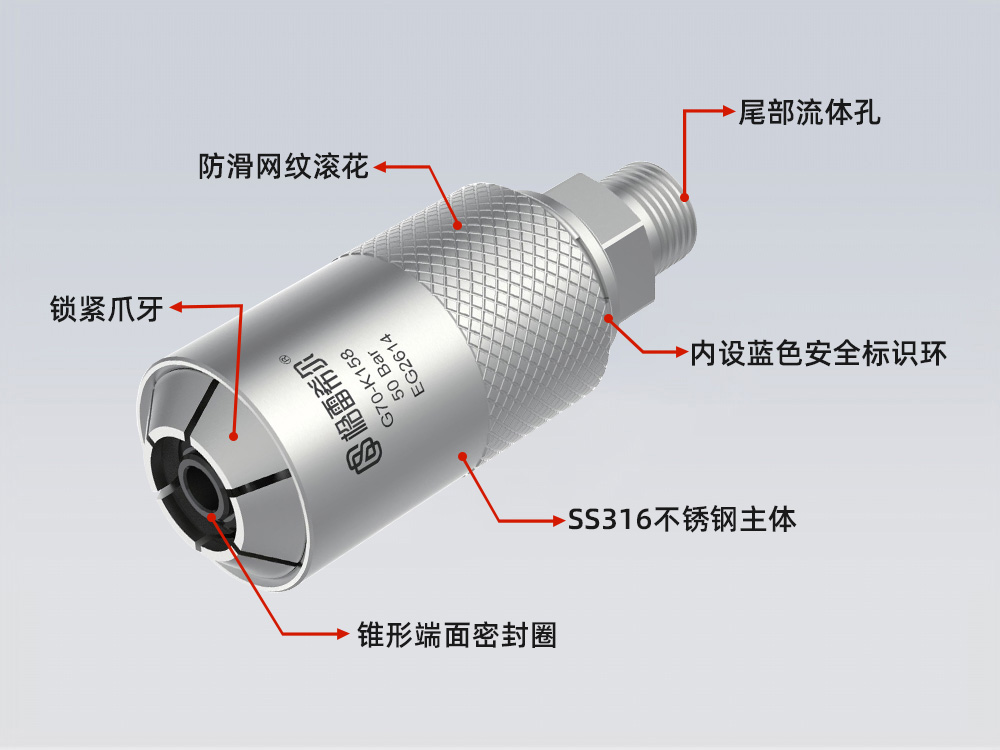

| 外卡式夹爪锁紧，直接抓取工件管口凸起部位 | 防滑网纹滚花，增加摩擦力，易于操作 | 滑套式结构，轻松推拉即可实现锁紧与断开 | 直通式设计减少流量损失，保证测试正确性 | 蓝色到位安全标识环，保证生产安全性 |
产品参数
Product parameters
| & 操作压力：从真空到70Bar |
|
| & 密封范围：9.52mm-28.52mm | |
| & 最大凸起宽度：4-8mm | |
| & 流量接口：参见选型表 | |
| & 主体材料：316不锈钢 | |
| & 主密封圈：氯丁橡胶/丁腈橡胶 | |
| & 内密封圈：丁腈橡胶 | |
| & 操作温度：-20℃至120℃ |
规格型号表
Specification and Model Table
| 产品型号 | 主体编号 | 密封尺寸A | 尺寸B | 尺寸C | *流体孔D* | 最大承压/主体材质 | 密封圈材质 | 密封圈型号 |
| G70-K095 | 3 | 9.52mm | 30mm | 90mm | R3/8" | 70Bar/316不锈钢 | 丁腈橡胶 | SG70K095 |
| G70-K127 | 3 | 12.70mm | SG70K127 | |||||

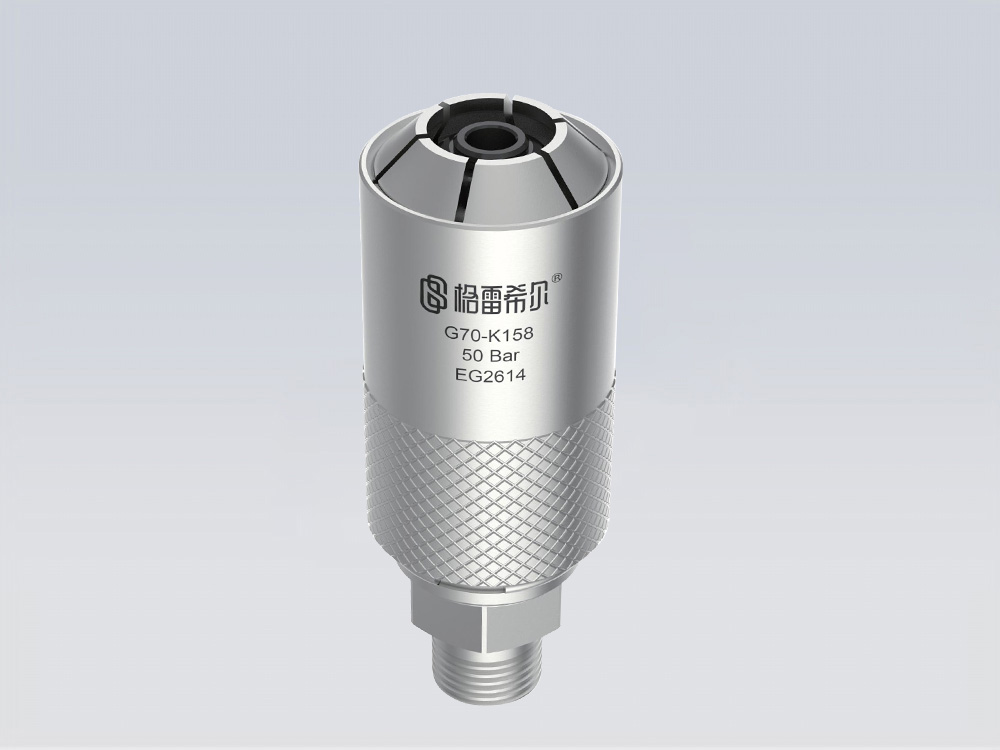

| G70-K158 | 4 | 15.80mm | 35mm | 95mm | SG70K158 | |||
| G70-K190 | 5 | 19.00mm | 40mm | 110mm | SG70K190 | |||
| G70-K222 | 5 | 22.20mm | SG70K222 | |||||
| G70-K254 | 6 | 25.40mm | 46mm | SG70K254 | ||||
| G70-K285 | 7 | 28.50mm | 50mm | 120mm | SG70K285 |
