密封方式：外卡式
密封范围：9.8-mm~25.5mm
产品分类：管内径密封测试接头
产品描述：G35C-P系列密封测试接头，前端保留开模定制的圆柱形密封圈设计，可适应较大的公差范围···
G35C-P系列是在G35C基础上的延伸系列，前端保留开模定制的圆柱形密封圈设计，可适应较大的公差范围，后端采用高强度工程塑料爪牙锁紧方案，增加耐压的同时解决软性材料的划伤问题，密封压力可达7bar，能适应绝大多数气压检漏测试的场合。
密封连接方案
Sealed Connection Scheme
| & 大公差密封范围，中低压密封连接 |
| & 适用尺寸大，一款产品可应对多个尺寸 | |
| & 开模定制柱形密封圈，密封可靠使用寿命长 | |
| & 铝合金主体轻便耐用，体积小巧降低操作强度 | |
| & 高强度工程塑料爪牙解决软性材料刮伤问题 |

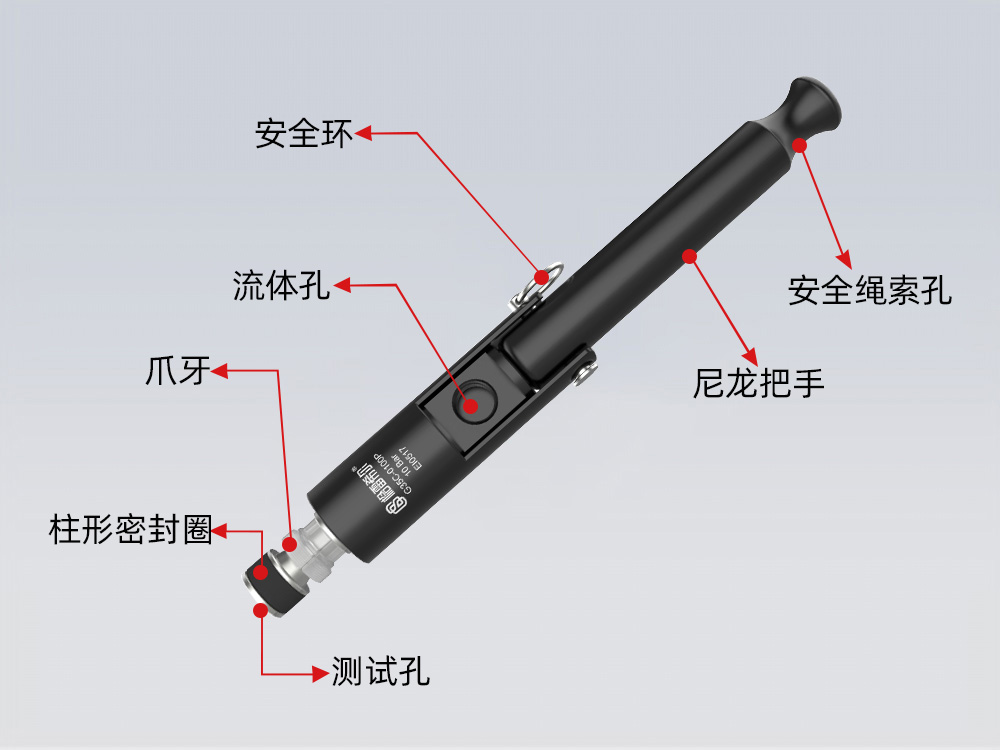

产品特点
Product Features
|
|
|
|

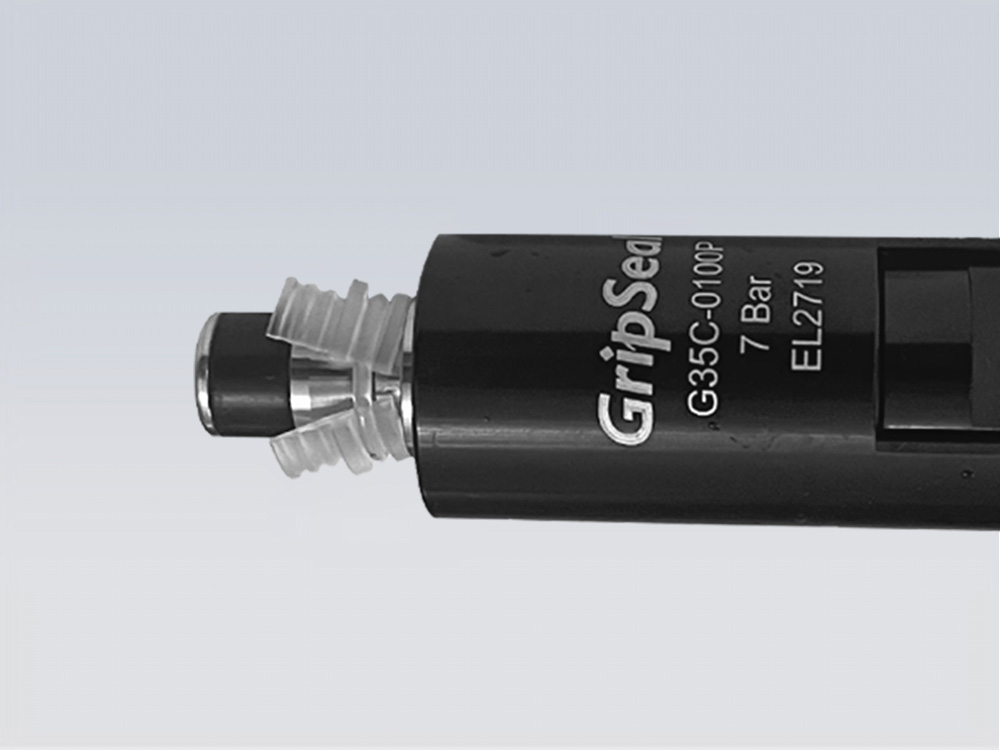

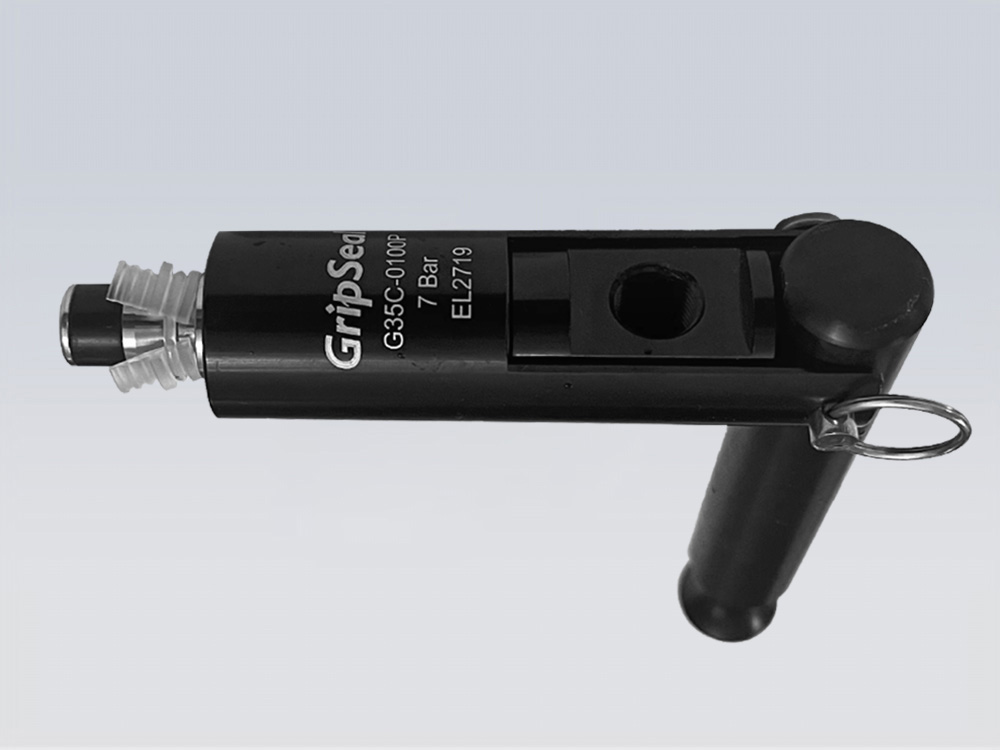

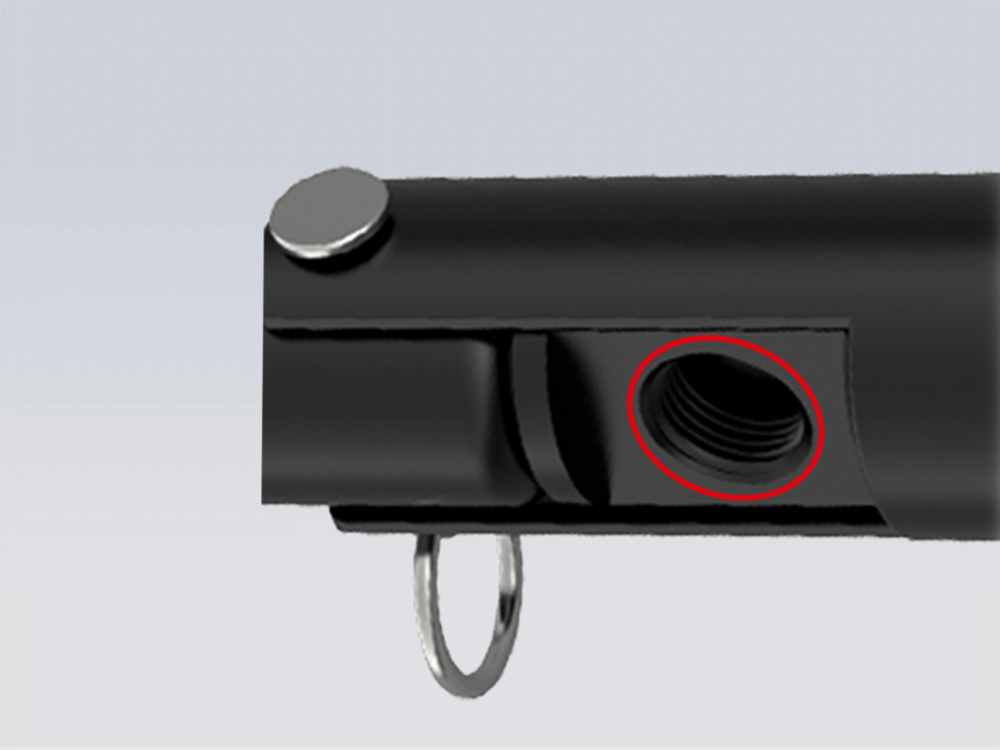

| 开模定制柱形密封圈，密封面积大，对公差容忍度高 | 高强度工程塑料锁紧卡爪能承受7Bar以内的中低压测试 | 体积小巧，操作轻便降低操作者的劳动强度 | G1/8管螺纹流体孔，相关配件易得，实现通气与封堵的切换 |
规格与参数
Specifications and Parameters
| & 操作压力：从真空到7Bar |
|
| & 密封范围：9.8-mm~25.5mm | |
| & 流量接口：G1/8螺纹孔 | |
| & 主体材料：铝合金/不锈钢/尼龙 | |
| & 密封圈：氯丁橡胶 | |
| & 内密封圈：丁腈橡胶 | |
| & 操作温度：-20℃至120℃ |
操作方式
Operating Mode
 |  |

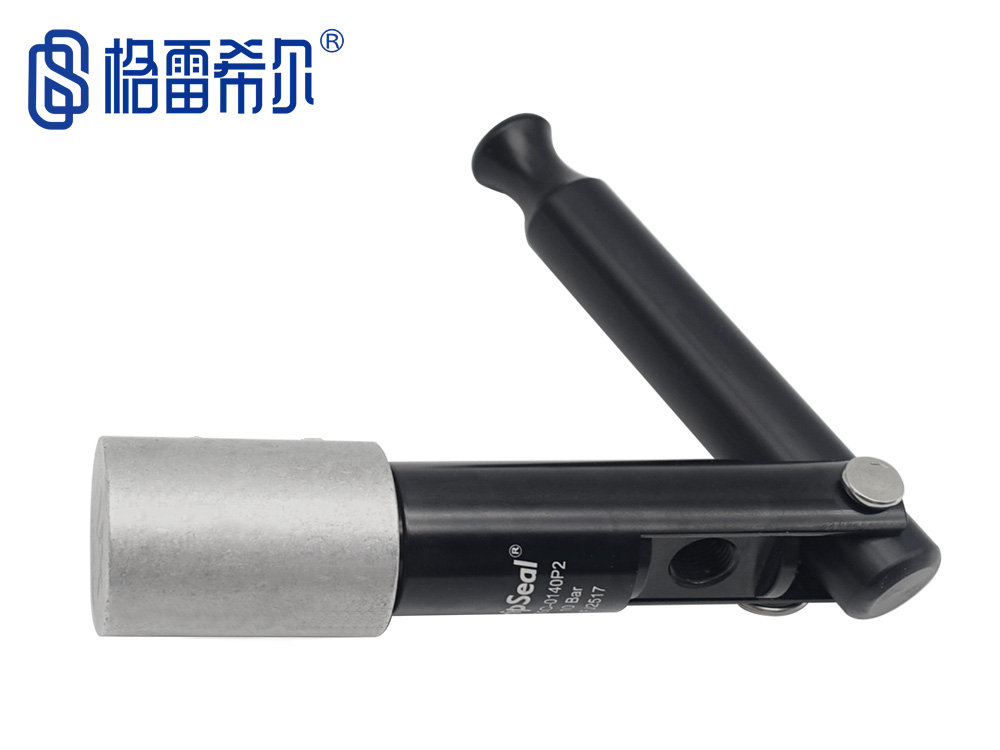

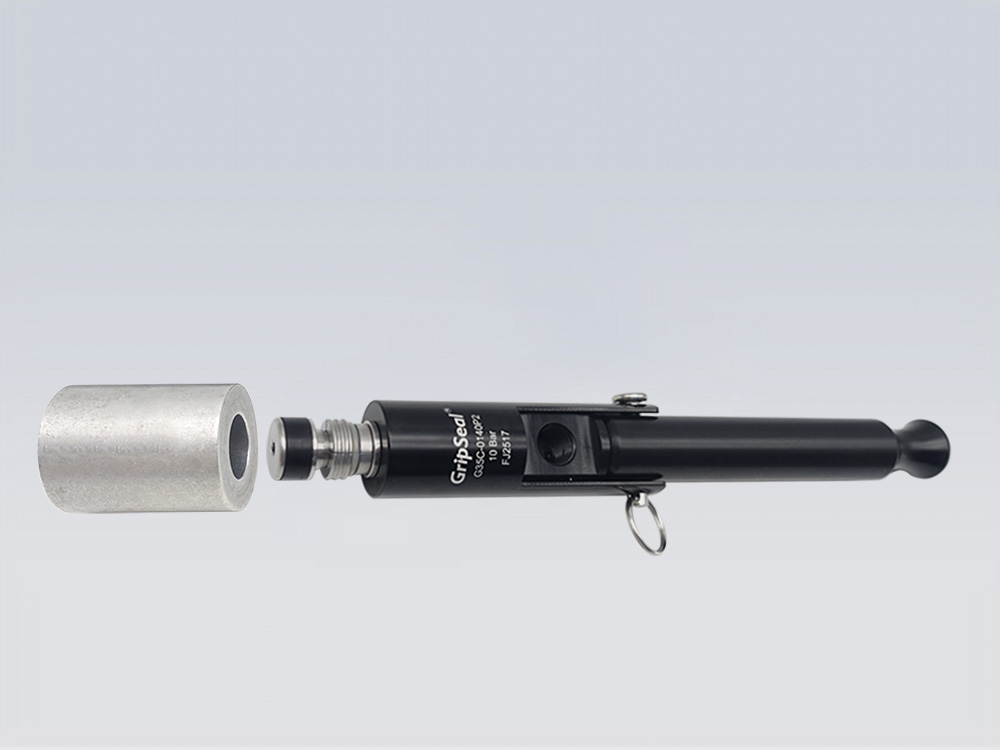

| 第一步：将连接器对准测试管件内部 | 第二步：扳动把手，此时测试管件被连接器爪牙锁紧，完成密封 |
规格型号表
Specification and Model Table

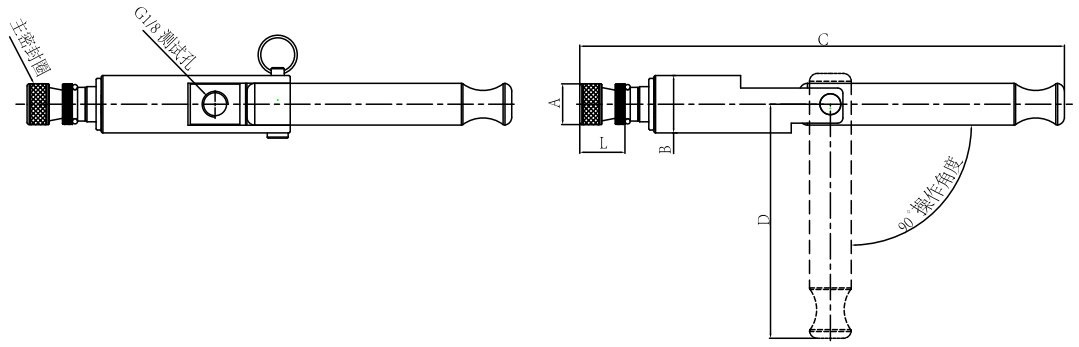

| 产品型号 | 密封尺寸A | 流量通径 | 尺寸B | 尺寸C | 尺寸L | 压力/主体材质 | 密封圈材质 | 密封圈型号 |
| G35C-0100P | 9.8-10.5 | 2.8mm | 22mm | 181 | 16mm | 7Bar/铝合金 | 丁腈橡胶 | SG35C0100P |
| G35C-0110P | 10.8-11.5 | SG35C0110P | ||||||
| G35C-0120P | 11.8-12.5 | SG35C0120P | ||||||
| G35C-0130P | 12.8-13.5 | SG35C0130P | ||||||
| G35C-0140P | 13.8-14.5 | SG35C0140P | ||||||
| G35C-1150P | 14.8-15.5 | 4.3mm | 196 | 19mm | SG35C1150P | |||
| G35C-1160P | 15.8-16.5 | SG35C1160P | ||||||
| G35C-1170P | 16.8-17.5 | SG35C1170P | ||||||
| G35C-1180P | 17.8-18.5 | SG35C1180P | ||||||
| G35C-1190P | 18.8-19.5 | SG35C1190P | ||||||
| G35C-1200P | 19.8-20.5 | SG35C1200P | ||||||
| G35C-1210P | 20.8-21.5 | SG35C1210P | ||||||
| G35C-1220P | 21.8-22.5 | SG35C1220P | ||||||
| G35C-1230P | 22.8-23.5 | SG35C1230P | ||||||
| G35C-1240P | 23.8-24.5 | SG35C1240P | ||||||
| G35C-1250P | 24.8-25.5 | SG35C1250P |
格雷希尔G35C-P系列密封测试接头对于医疗级塑料接口、铜材料、铝材料等软性材料的管件接口提供最佳的手动内胀式无损密封连接方案，为用户提高了生产效率，改善了生产力，从而增加盈利。
