产品分类：对接模块
产品描述：格雷希尔GripSeal密封连接器304不锈钢是一种高质量的密封连接器，适用于多种环境和应用···
C9M驱动大电流对接模块主要应用于较大电流接口的场景，如：UVW三相电动力电源线接口，以及前后驱动电机线的接口，这些都需要更大的插针和插孔，载流量可能回到200-300A， 峰值测试可能需要到500A-600A以上；而C9M驱动大电流对接模块可以满足这些EOL测试，或是一些大功率测试需求，再配合格雷希尔的E10大电流电连接器，快速密封接头，和自动公母头，则可以实现安全/快速的自动化连接测试。
产品特点
Product features
| & C9F框架、C9X子模块、C9Z插针、C9K插孔等部件组合构成 |
| & 主要用于UVW三相电和前后驱动电流接口的封堵与连接 | |
| & 10万次插拔次数，使用寿命长 | |
| & 可以满足15mm-30mm对接板厚度 | |
| & 模块化设计可自由组合出多种规格，满足不同的应用场景 | |
| & 插针/插孔的外层都经过镀金或镀银处理，导电性能更好 |
核心组件
Core components
|
|
|

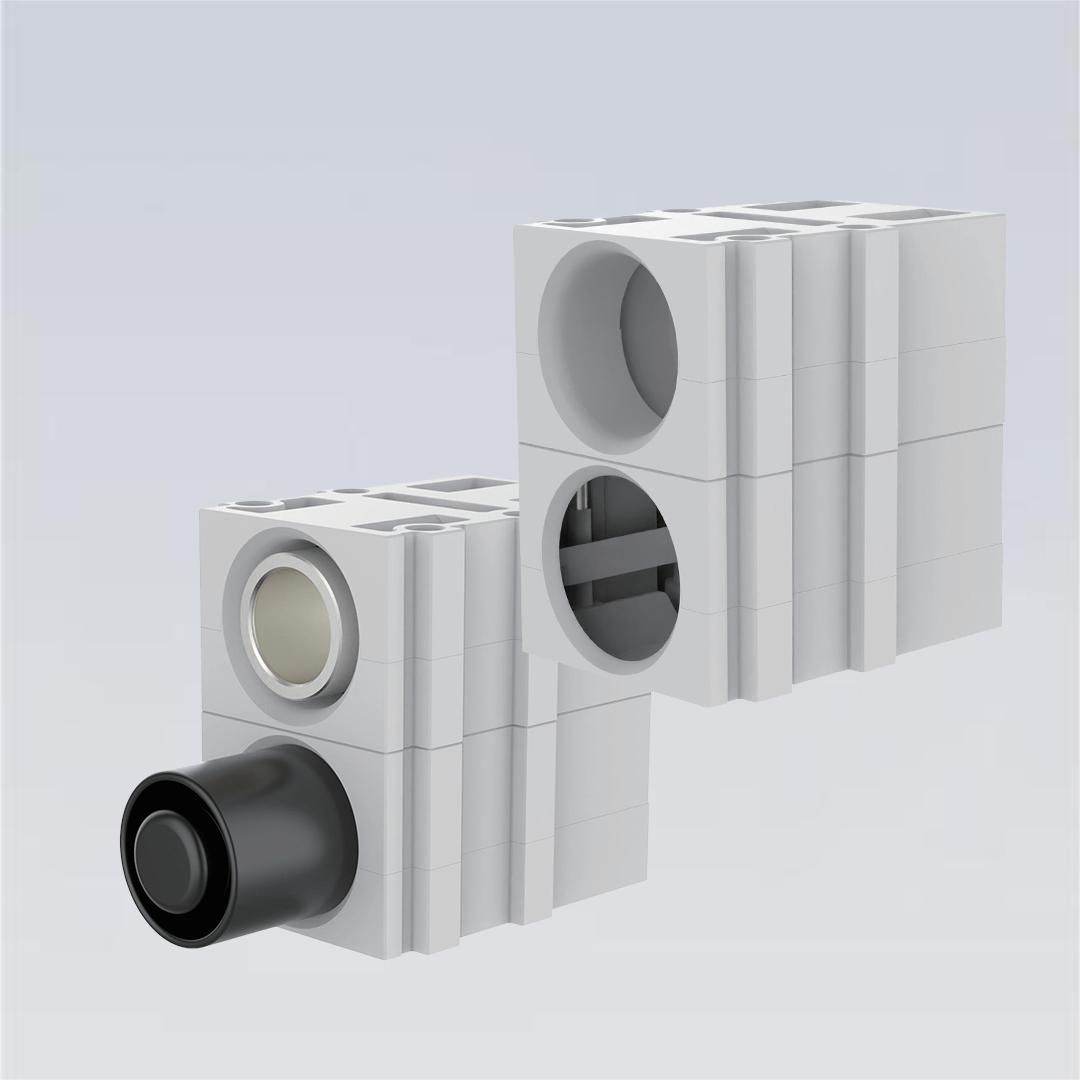

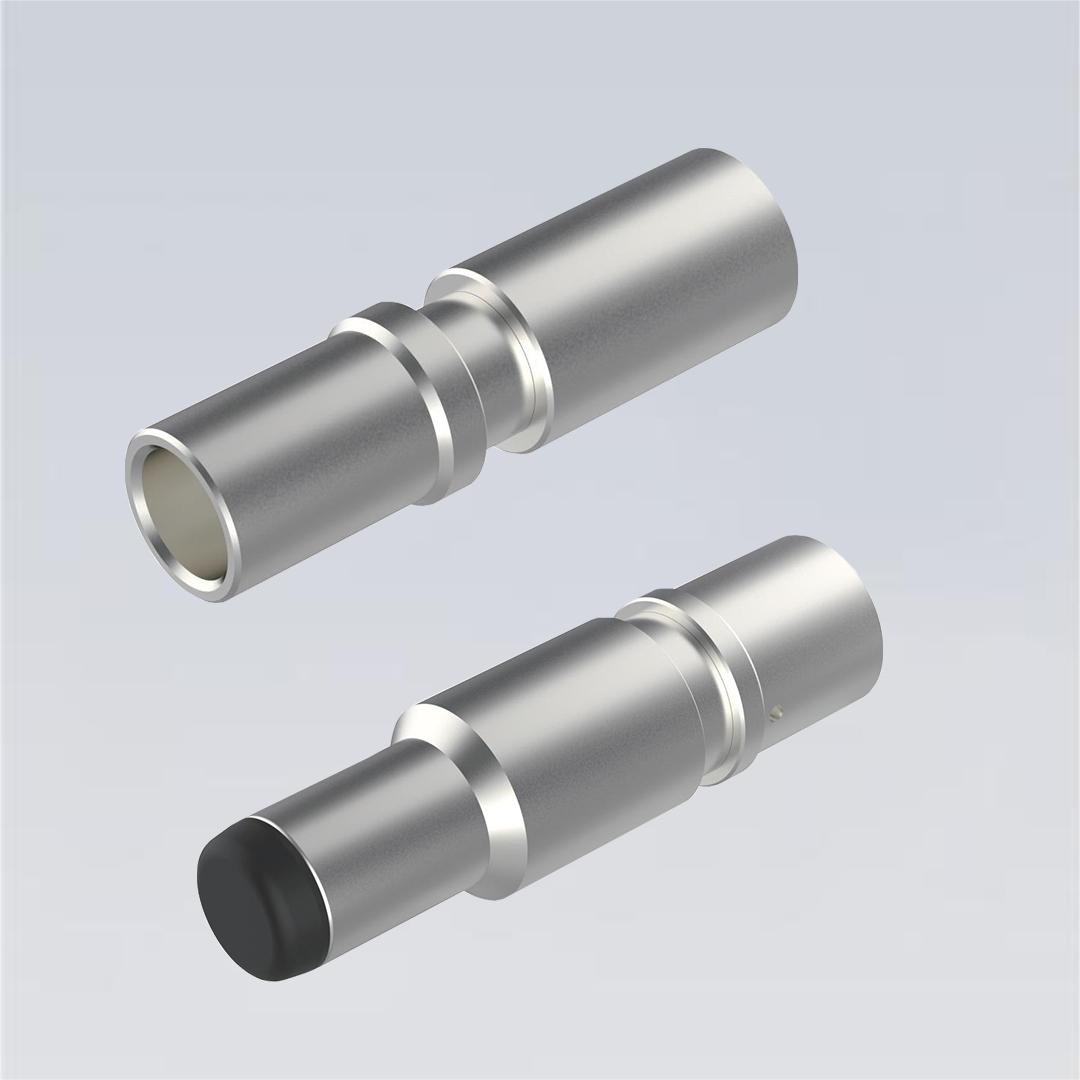

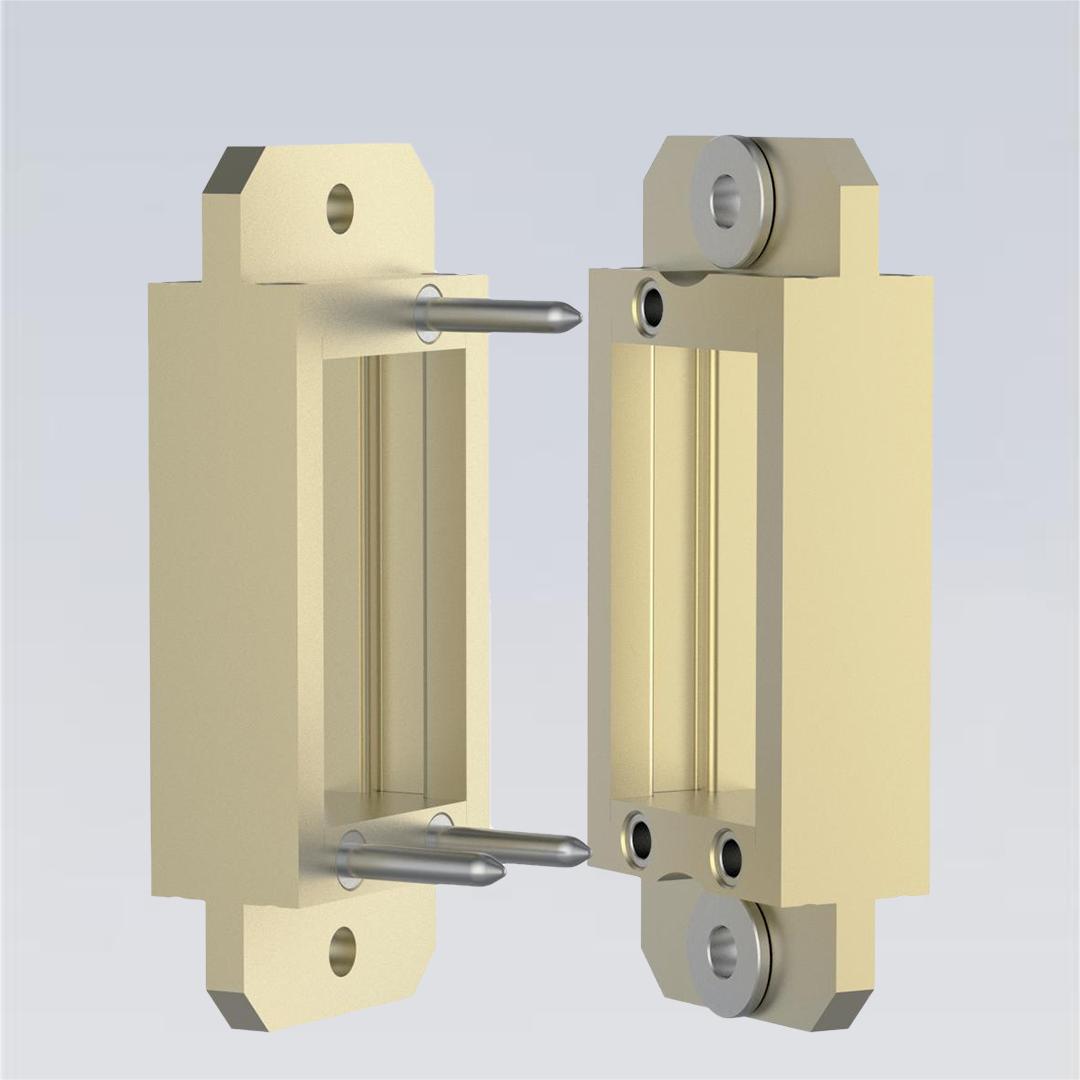

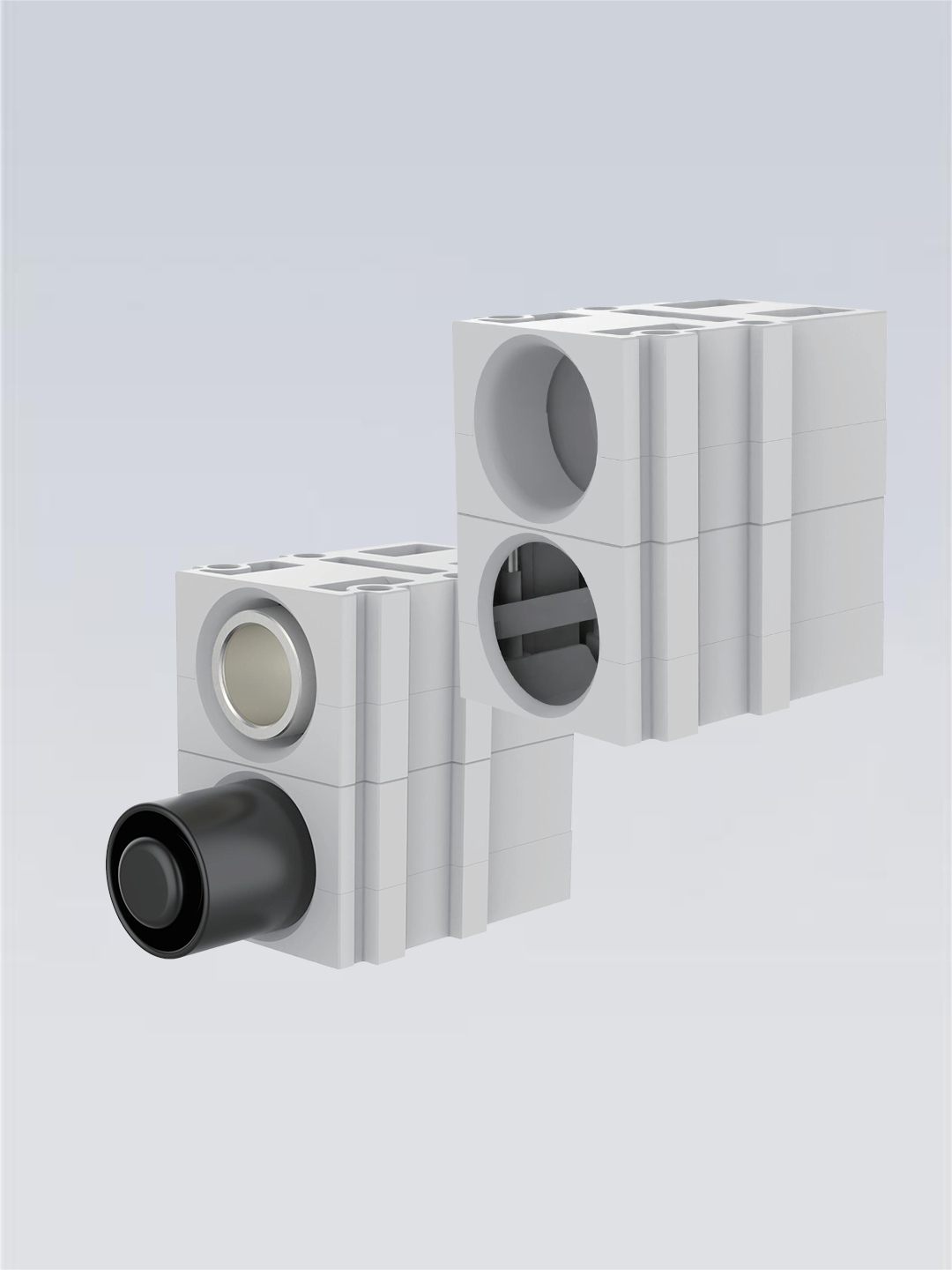

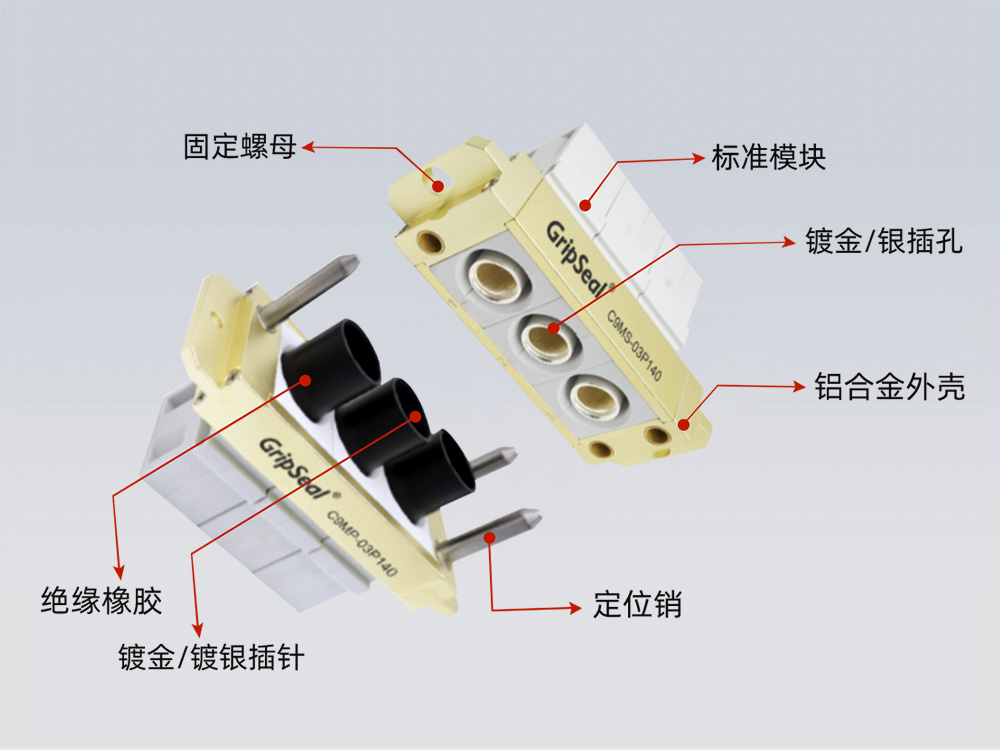

C9F框架： 铝合金材质轻便耐磨，并具有一定的抗腐蚀性能，边框为组合模式，公头有插销，母头有定位孔，可以增加定位精度 | C9X子模块： 塑料材质，用于固定插针和插孔，满足柔性连接以及定位的需求，并有很好的绝缘性能，可以灵活组合出多种规格出来 | C9Z插针和C9K插孔： 金属材质，表面经过镀金或是镀银处理，具有很好的导电性能，超过10万次的高插拔寿命是我们的关键述求。 |
How to Customize your C9M Modle?
|
| |
第一步： 先确定接头及规格的需求，如额定电流、电接口类型、插针和插孔的数量等，且同一接口不同电流的需要分开 | 第二步： 根据电接口类型确定出C9X子模块/C9Z插针/C9K插孔的规格及数量。 | 第三步： 根据模块数量选择对应的C9F边框并根据电接口类型进行合理布局，最后确定对应的C9M定制模块的配置和数量。 |
部分主体展示
Partial Main Display
 |  |  |

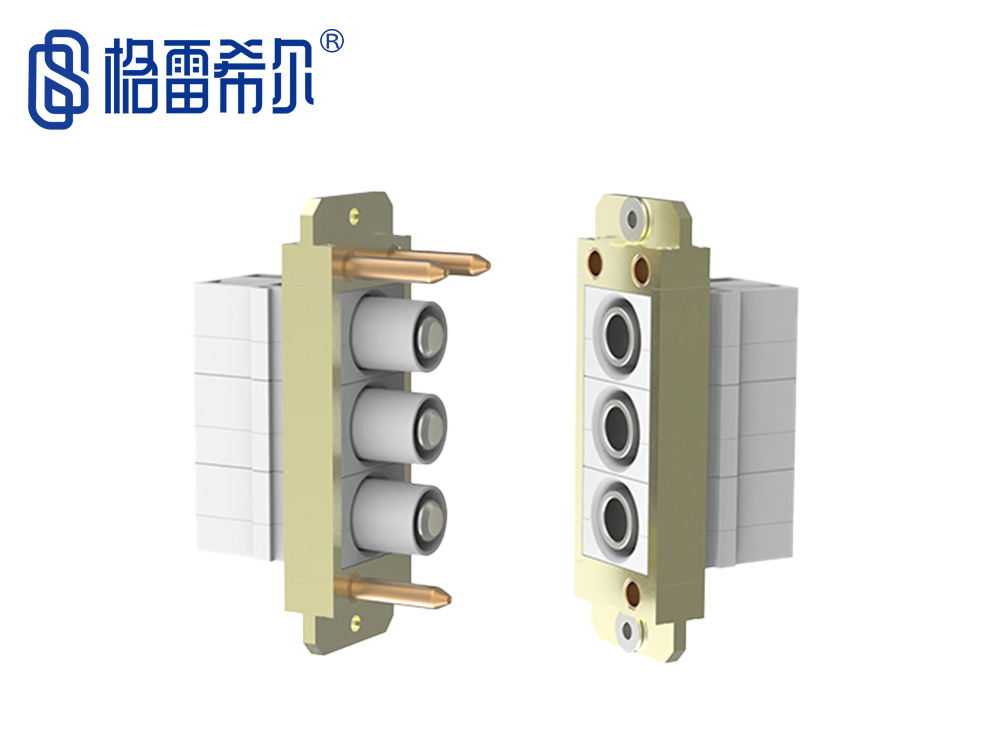

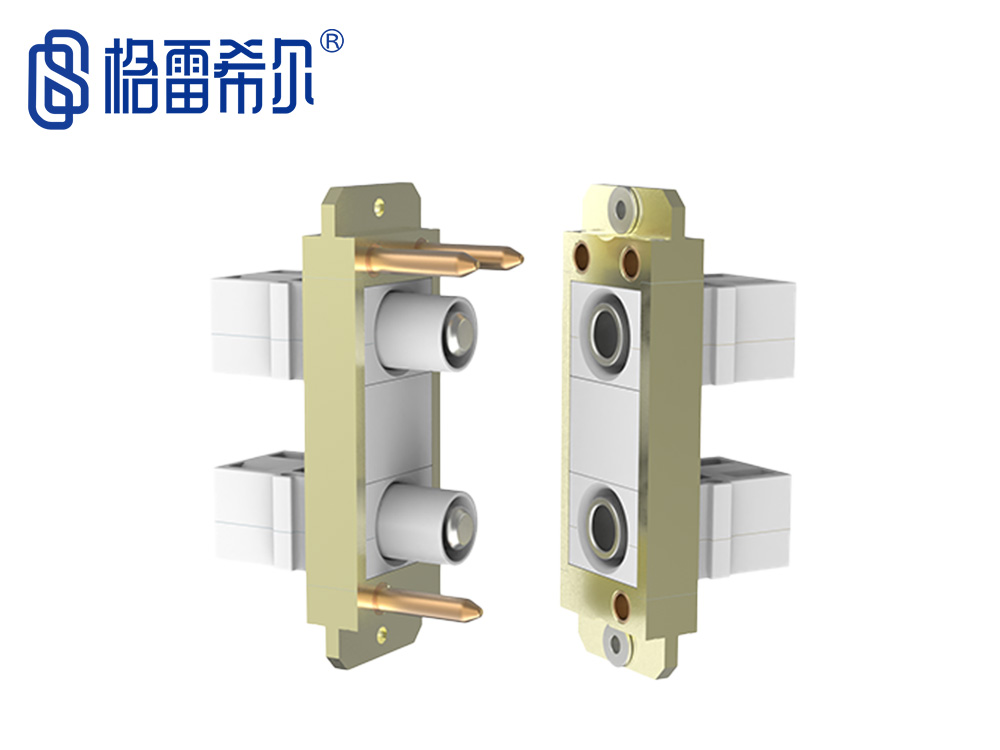

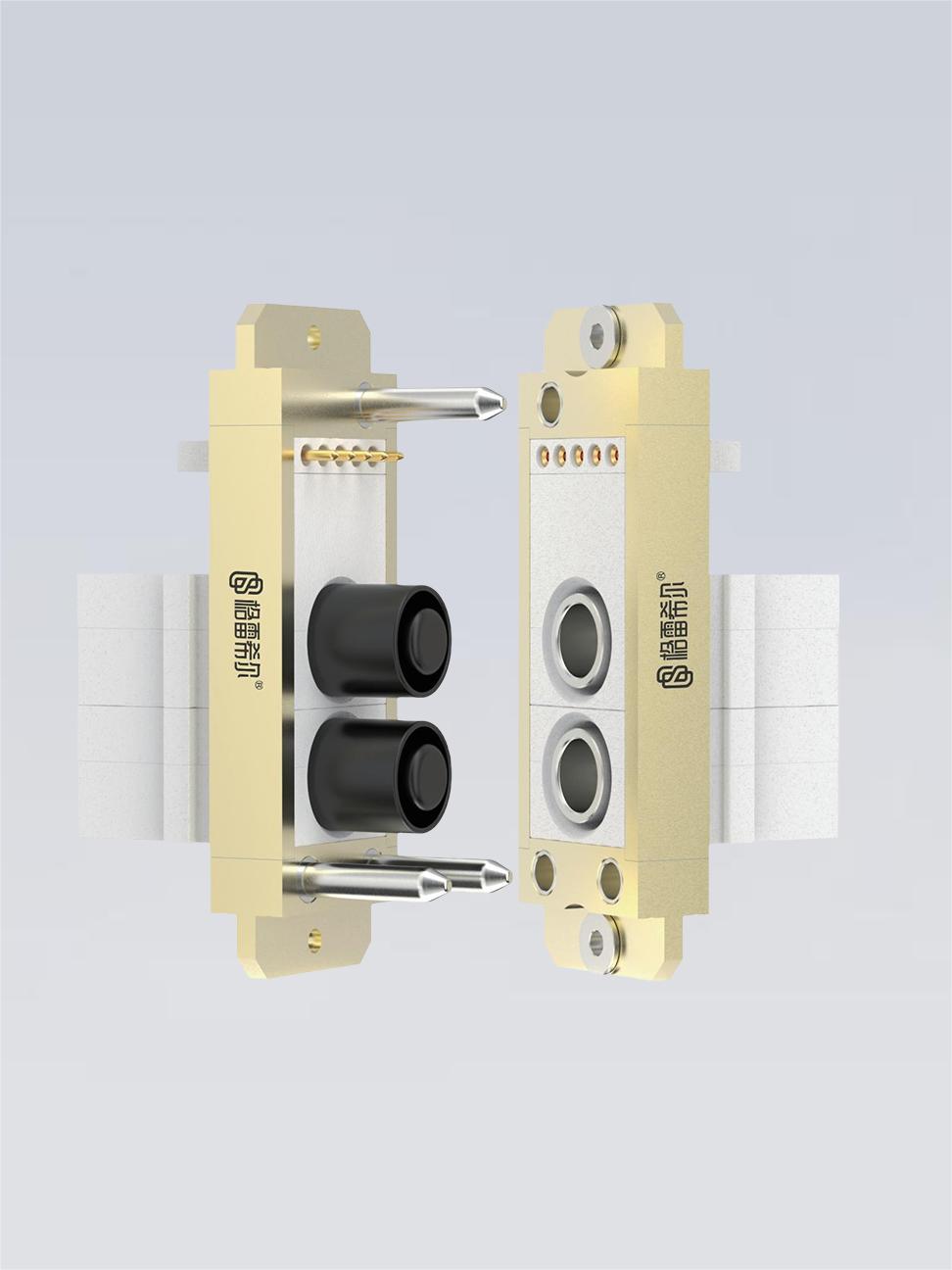

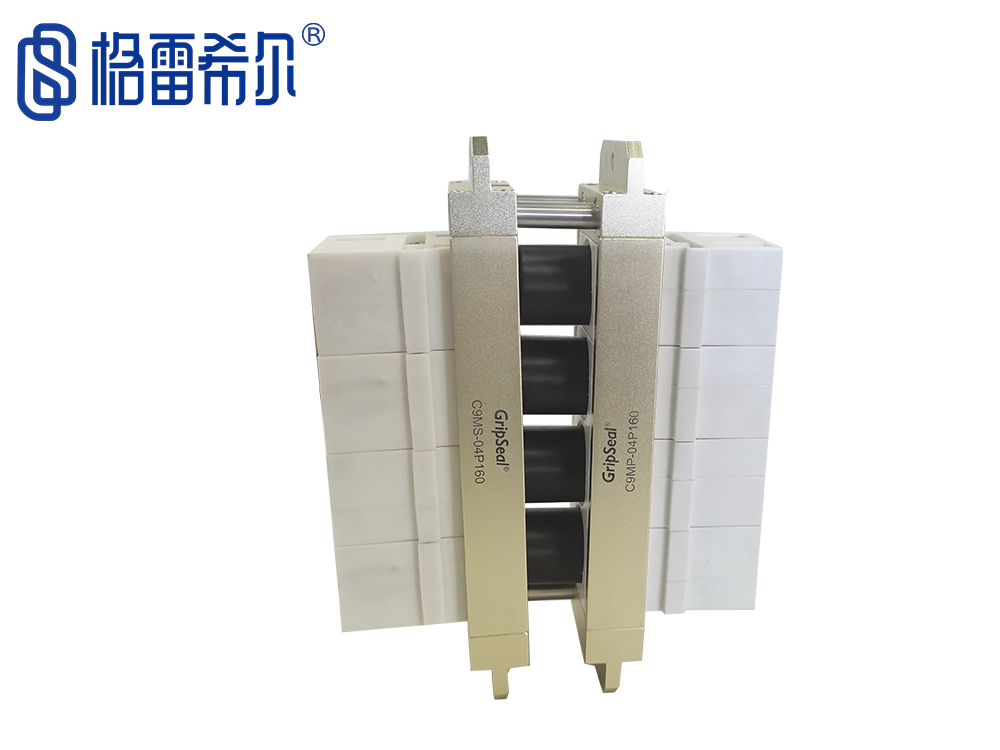

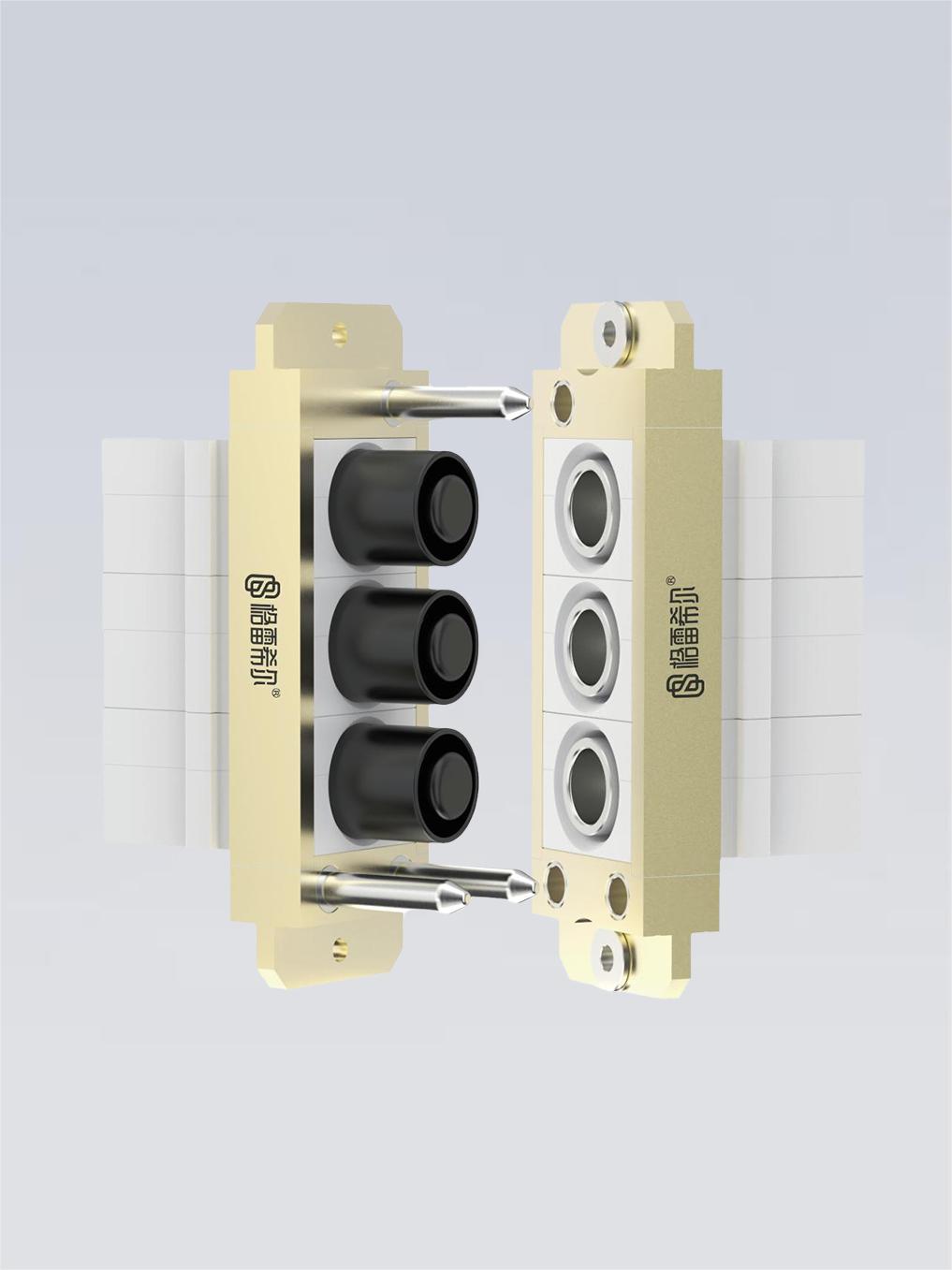

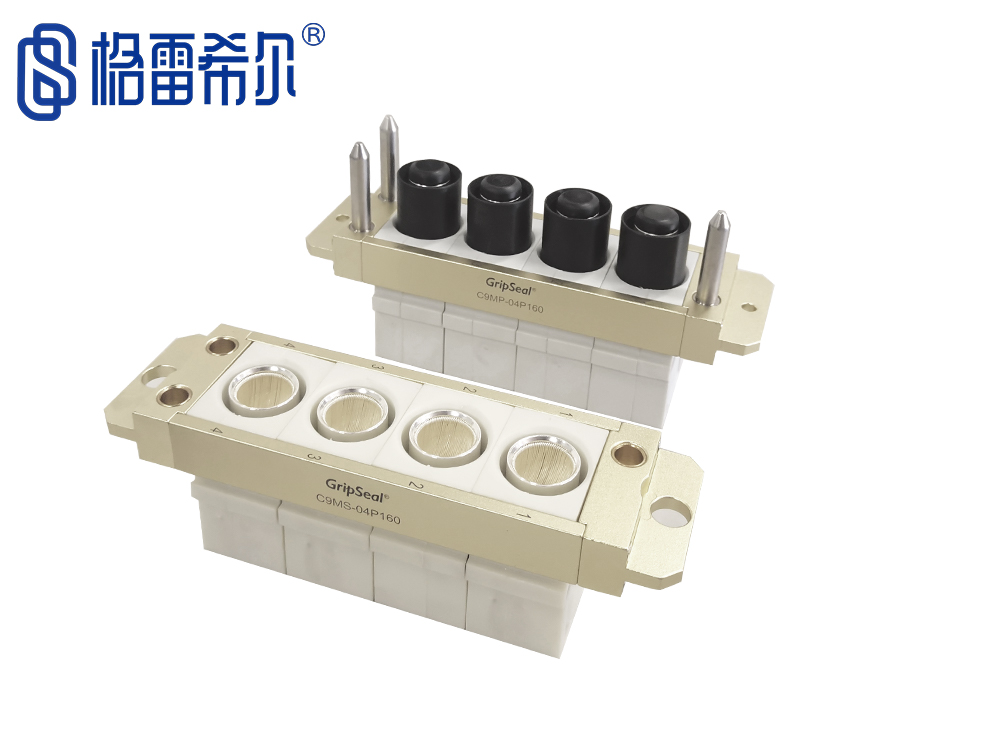

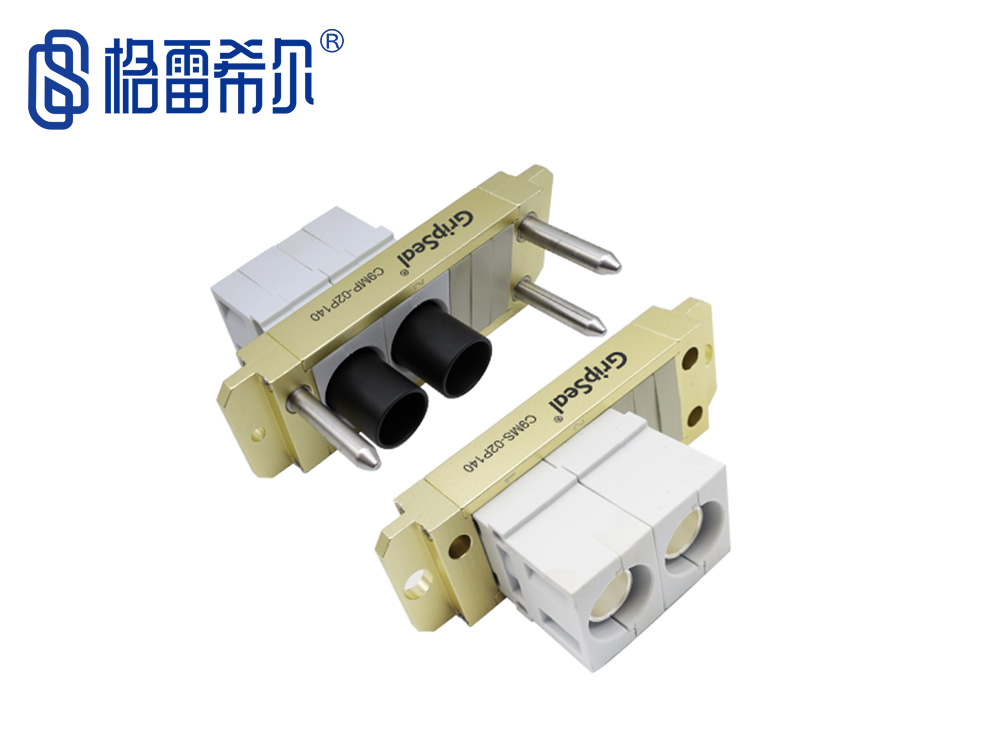

| 2针大电流对接块 | 3针大电流对接块 | 4针大电流对接块 |
C9M驱动大电流对接模块是C9对接板总成的其中一个部件，而C9对接板总成项目是格雷希尔GripSeal为托盘生产的最终连接方案，提供完整的大电流、信号电、冷却水、以及和测试产品对接的测试电连接器和快速密封连接器等整体方案，可以完成及满足EOL、DCR等综合系统的测试。
【相关产品】：C系列公母头，G系列快速接头，GT系列水管组件，E10X单芯高压线，退针器，E10系列电连接器
【本文标签】：格雷希尔，C9对接板，电驱动，电池包，自动公母接头 快速接头，C9M对接模块，新能源汽车
