产品分类:对接模块
产品描述:格雷希尔的C9M信号针对接模块的插针从1.6mm针到6mm针不等,满足各种大小的电流;插孔都···

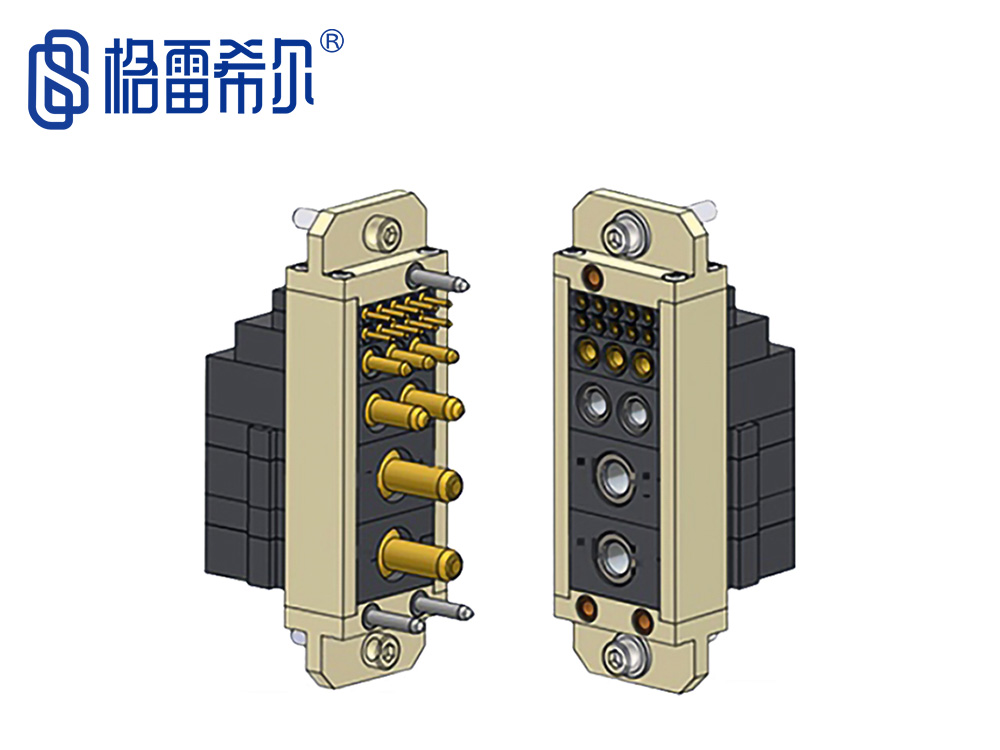

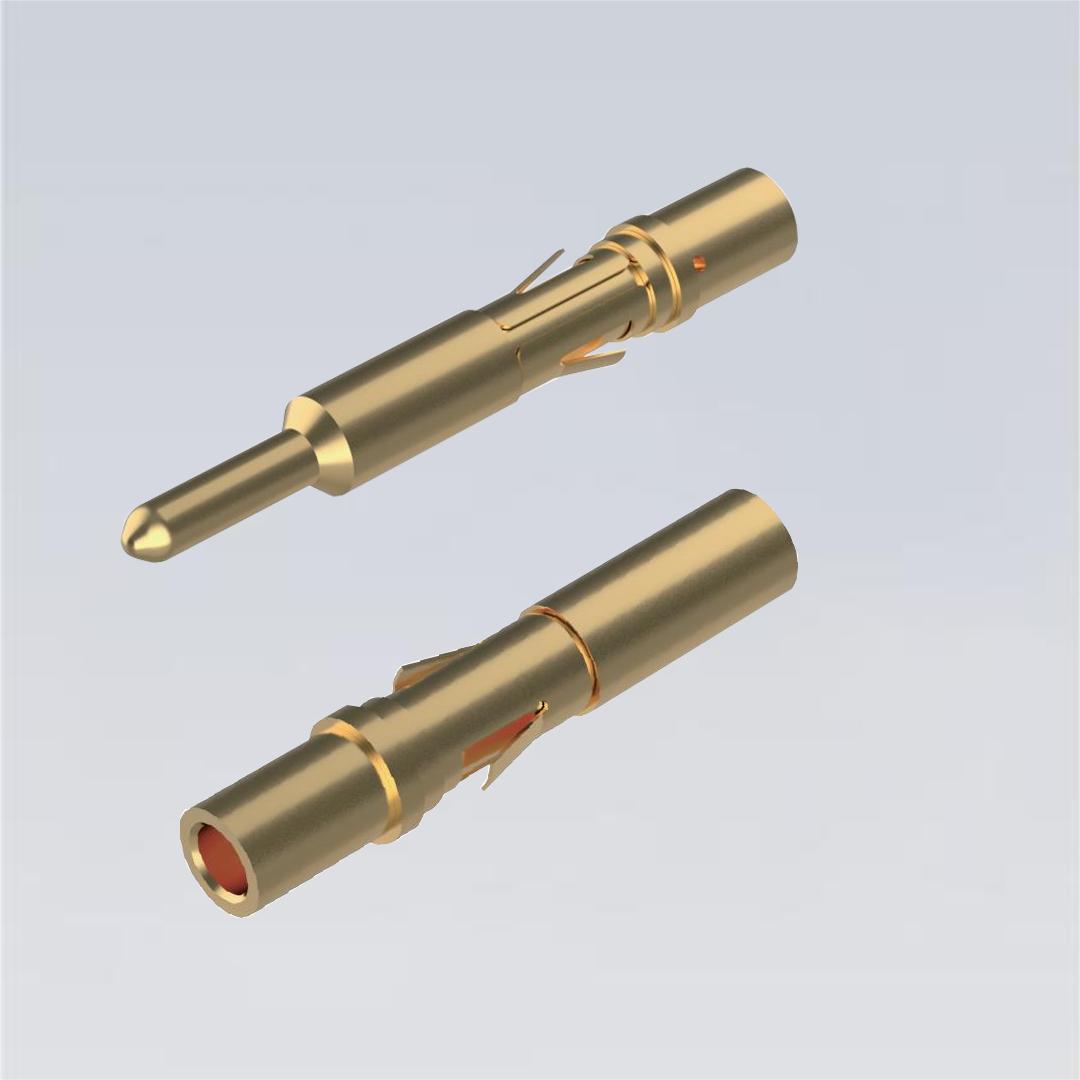

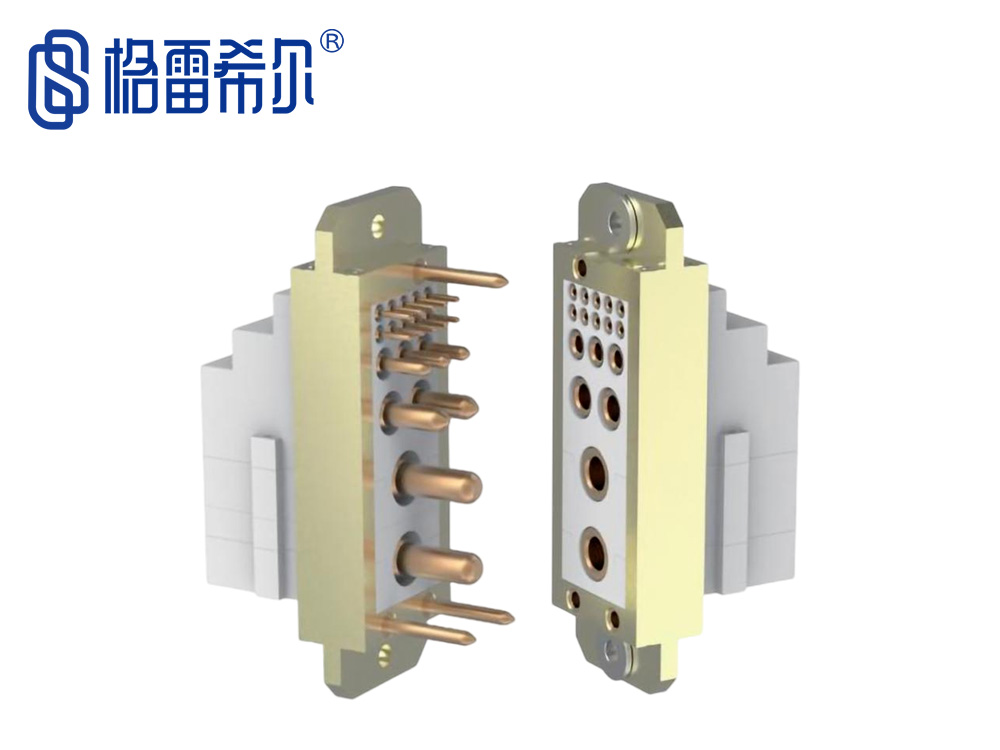

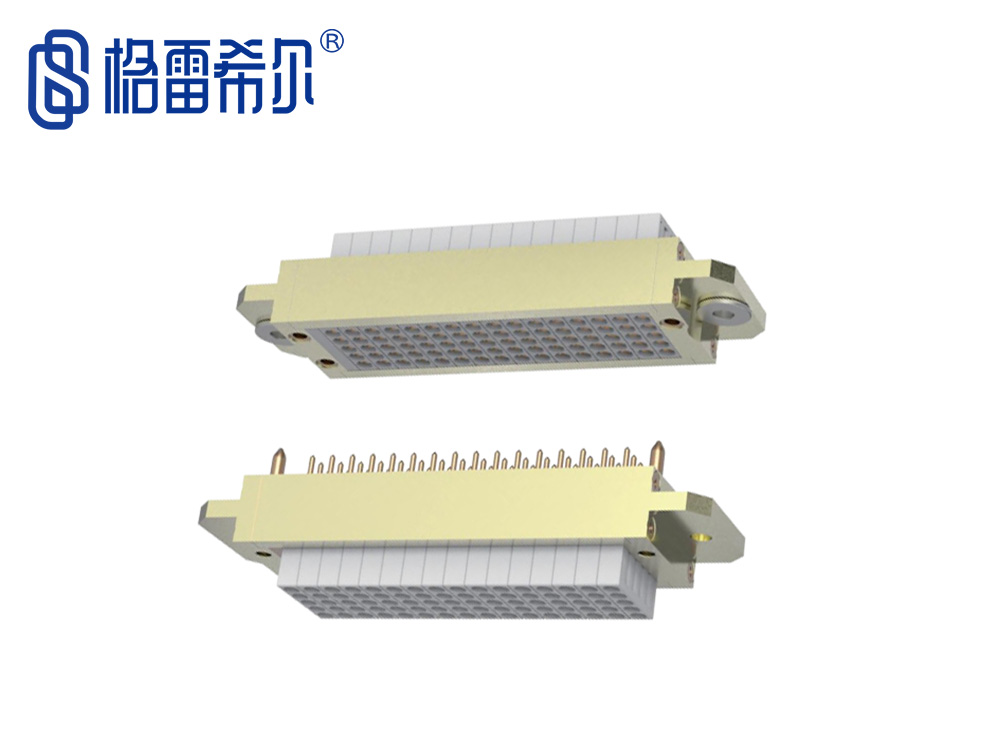

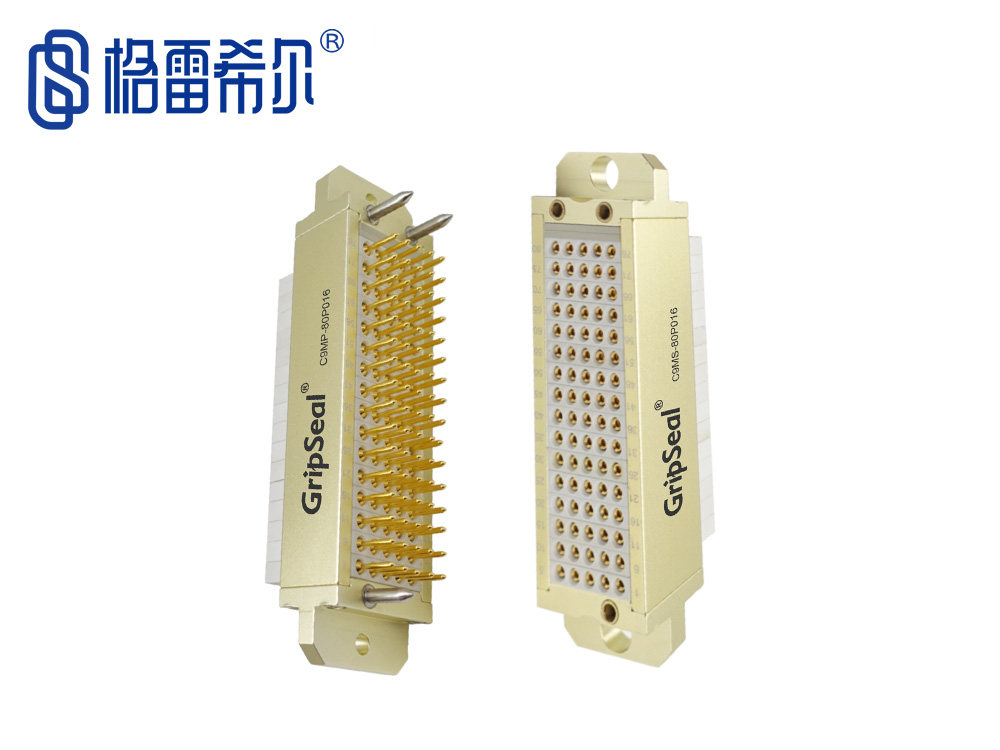

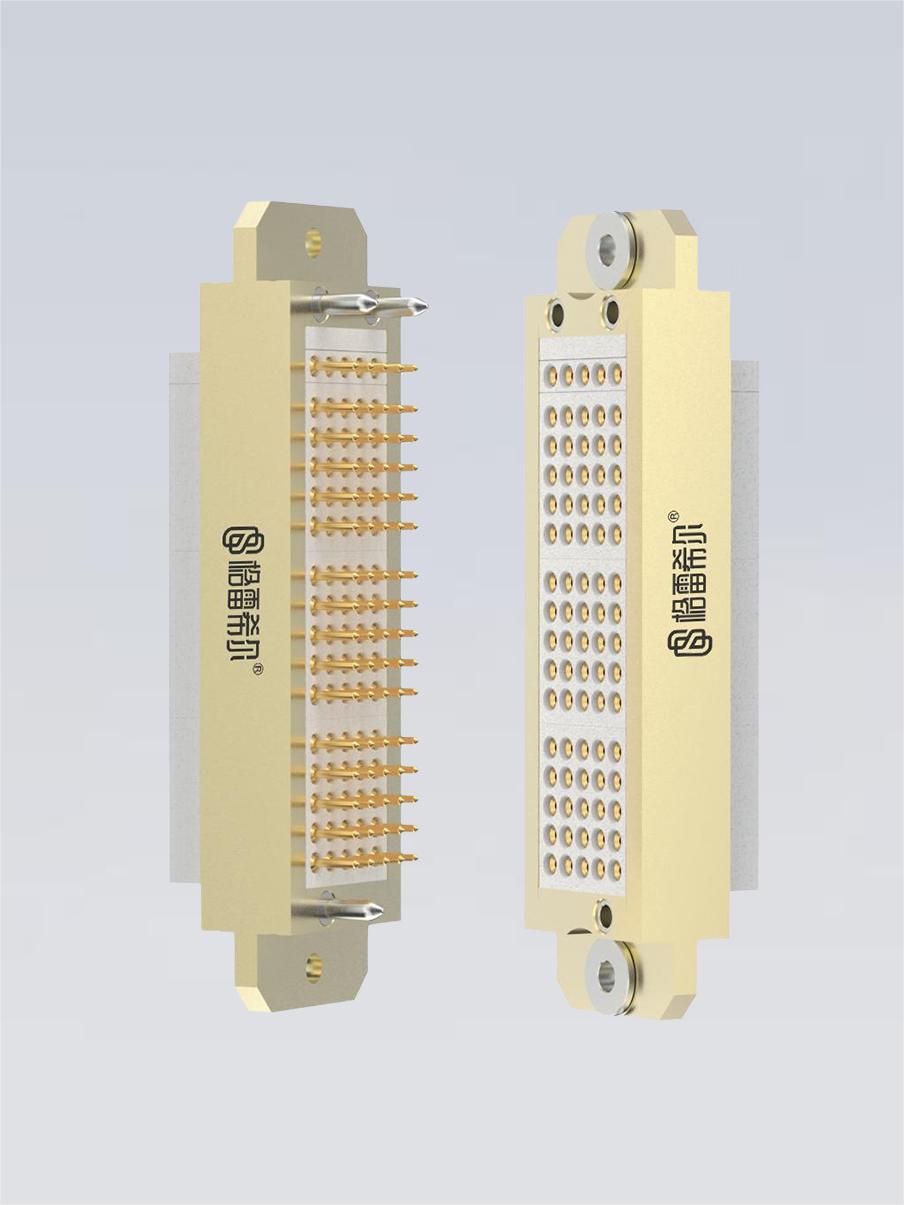

格雷希尔的C9M信号针对接模块的插针从1.6mm针到6mm针不等,满足各种大小的电流;插孔都是采用特殊定制的航空级别线簧插孔,满足长寿命,高可靠性的要求。C9M对接模块整体通常由C9F框、C9X子模块、C9Z插针、C9K插孔等部件构成,完成电信号或是气体的自动对接,是C9对接板的非常核心的部件。而高插拔寿命是我们的关键述这些插针和插孔都是高插拔寿命设计,实验室测试寿命超过10万次。
PRODUCT FEATURES

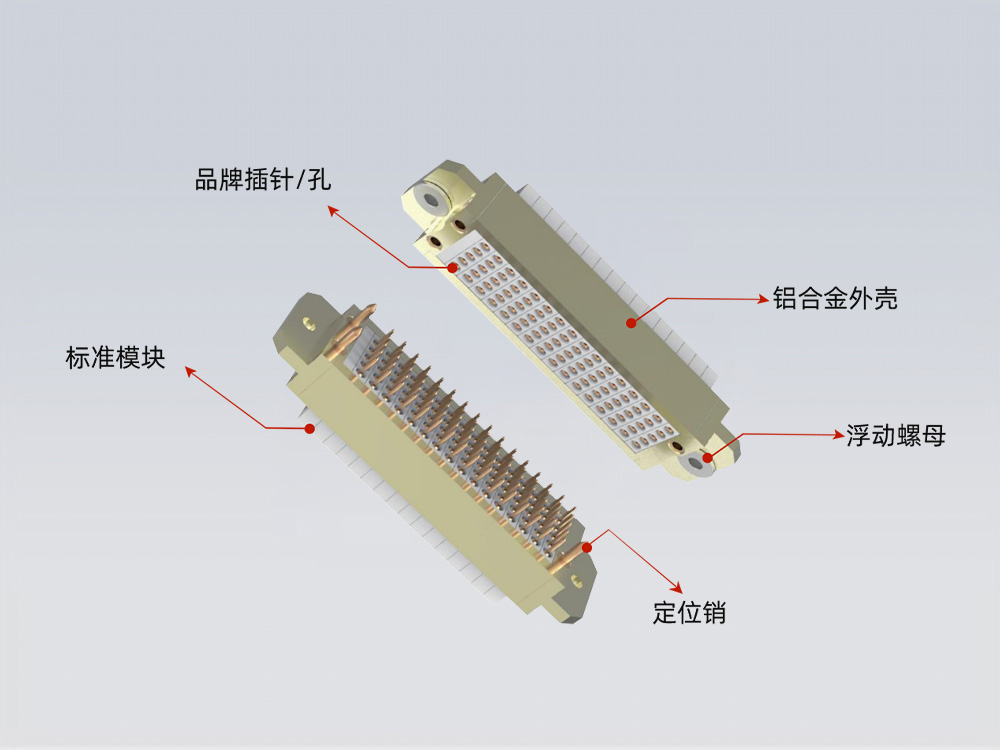

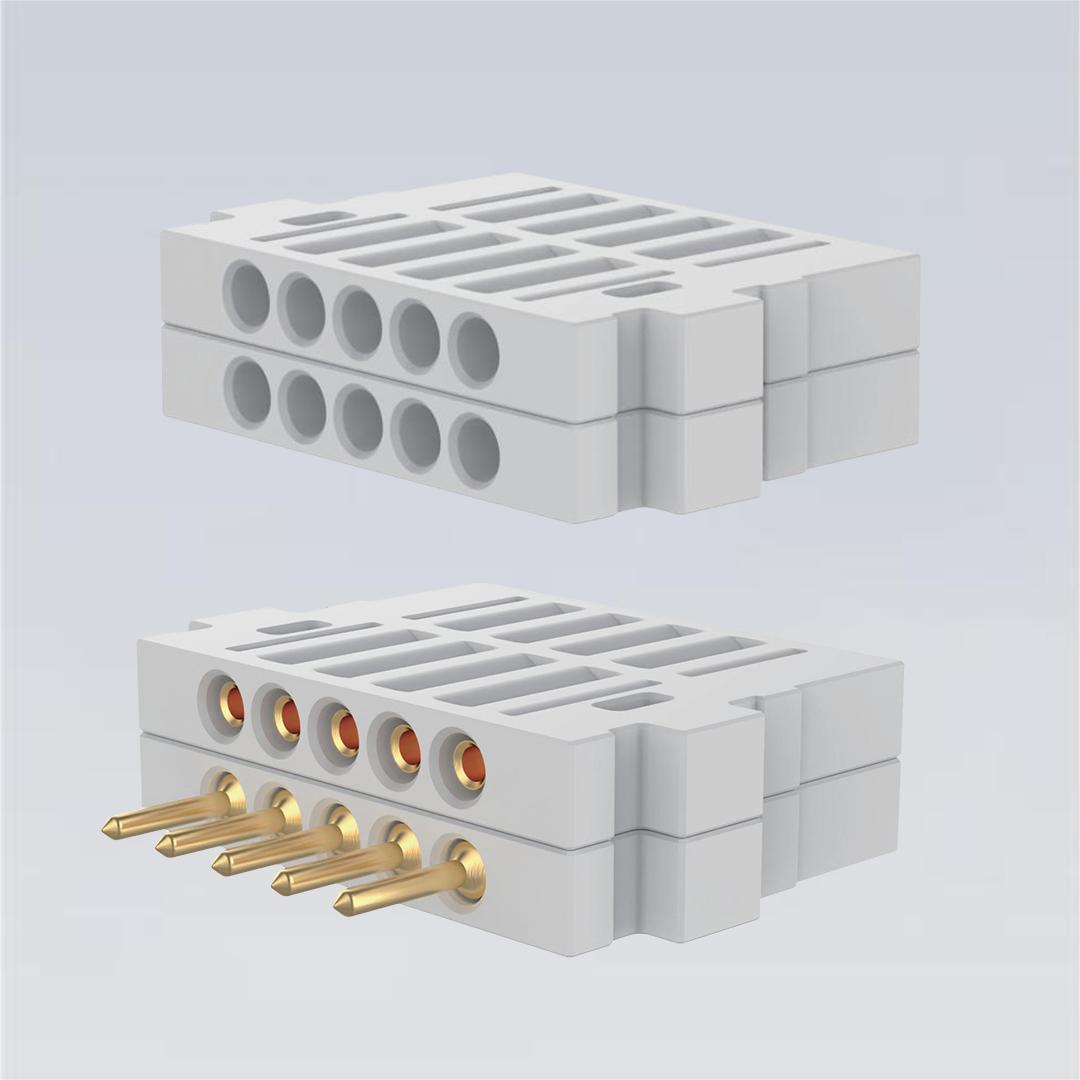

& C9F框、C9X子模块、C9Z插针、C9K插孔等部件组合构成 | |
& 插针从1.6mm针到6mm针不等 | |
& 主要应用于信号接口的封堵与连接 | |
& 10万次插拔次数,使用寿命长 | |
& 可以满足15mm-30mm对接板厚度 | |

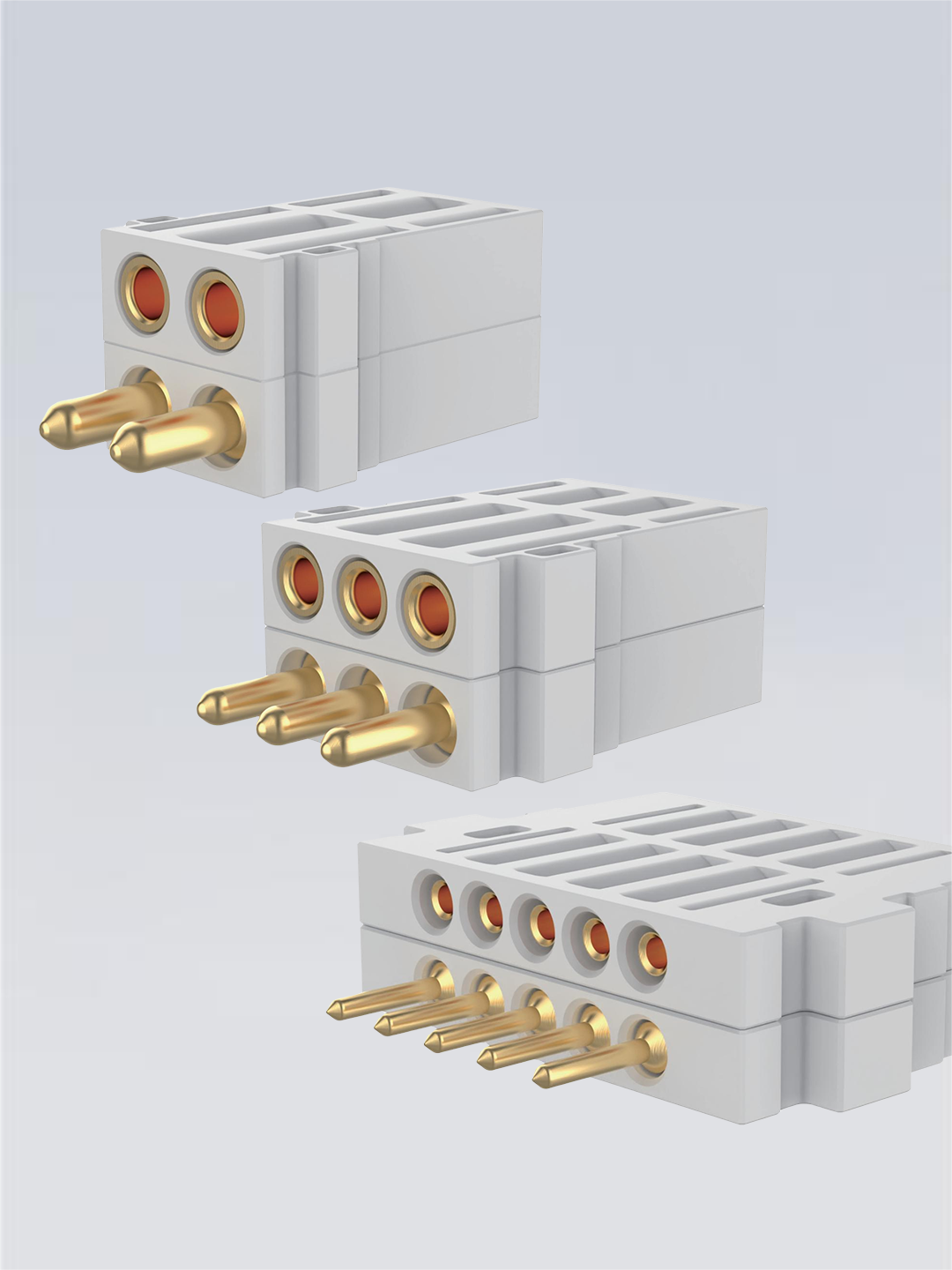

& 模块化设计可自由组合出多种规格,满足不同的应用场景 | |
& 插针/插孔的外层都经过镀金或镀银处理,导电性能更好 |

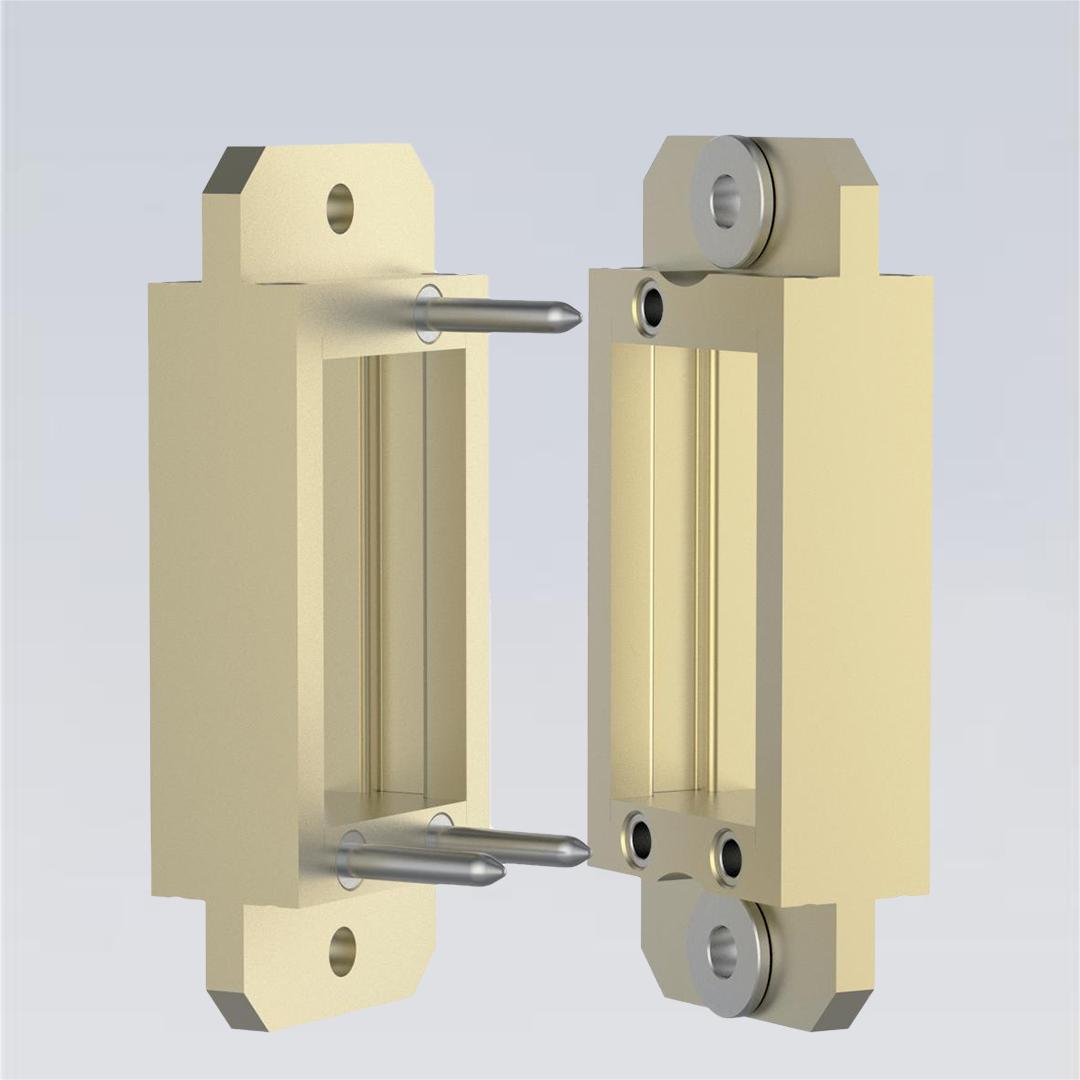

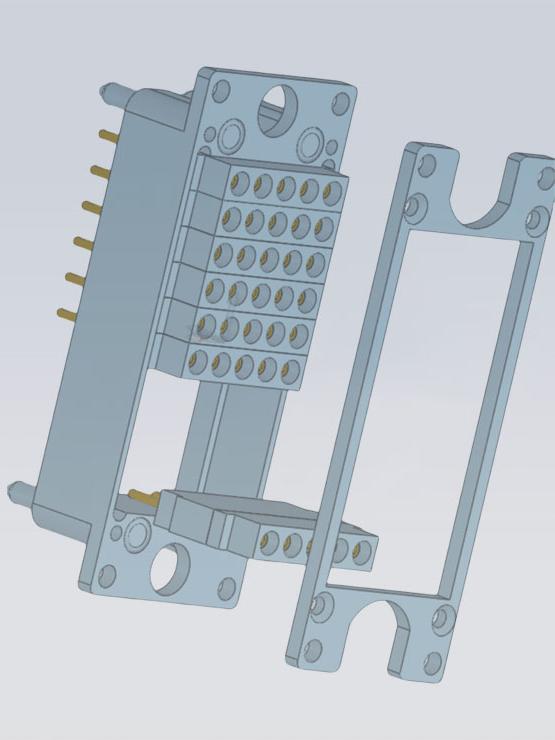

C9M Framework for docking modules
& 框架分为公母,公头有插销,母头有定位孔 | |
& 两种标准宽度为39mm和大边框49mm | |
& 除了3-4种标准框架外,还可以定制其他尺寸的框架 | |
& 边框为组合形式,但增加了定位精度 | |
& 铝合金材质轻便耐磨,并具有一定的耐腐蚀性能 |
HOW TO CUSTOMIZE YOUR C9M MODULE?
第一步: 先确电接头及规格的需求(同一个接口,额定电流不同的需要分开) | 第二步: 根据电接口类型确定出C9X子模块/C9Z插针/C9K插孔的规格及数量。 | 第三步: 根据模块数量选择对应的C9F边框并合理布局 | 第四步: 最后确定C9M定制模块的配置和数量 |
格雷希尔GripSeal——C9M信号针对接模块通过组合可以满足各种规格的应用场景,集成商们只需要做出对应的对接固定板就可以完成相应的测试工作。我们还可以根据客户的需求提供定制化服务来满足越来越多的类似需求,并快速优化C9M标准对接模块的性能、交期、以及成本等等,配合格雷希尔GripSeal的C9对接板、E系列电连接器一起使用,可以完成及满足EOL、DCR等综合系统的测试。
