外包式密封测试接头

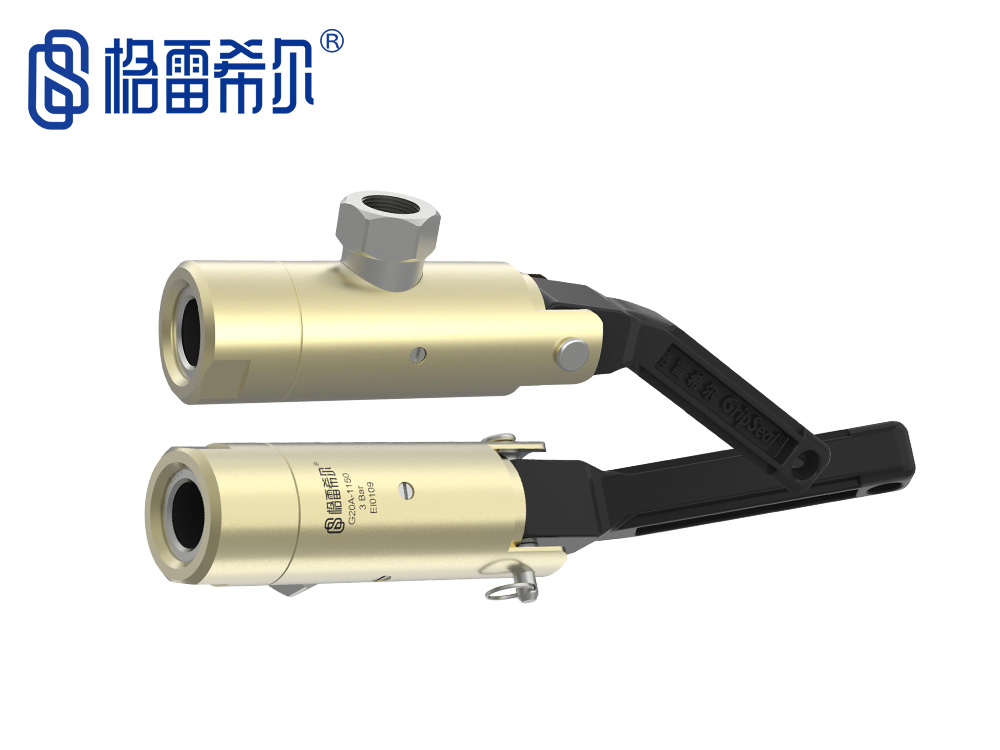

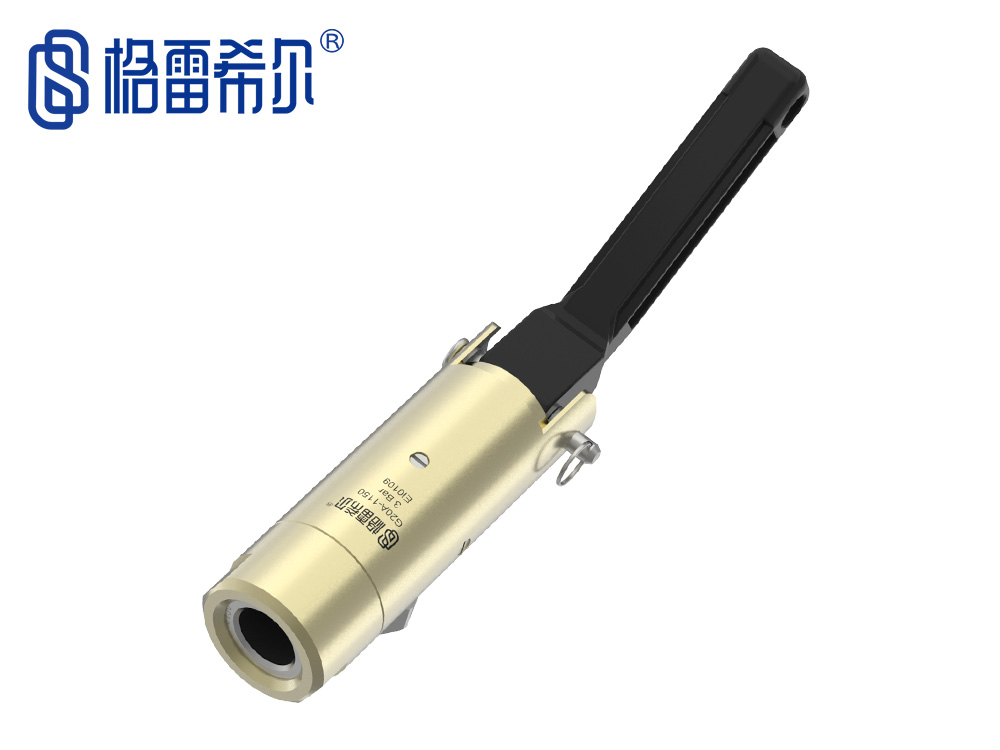

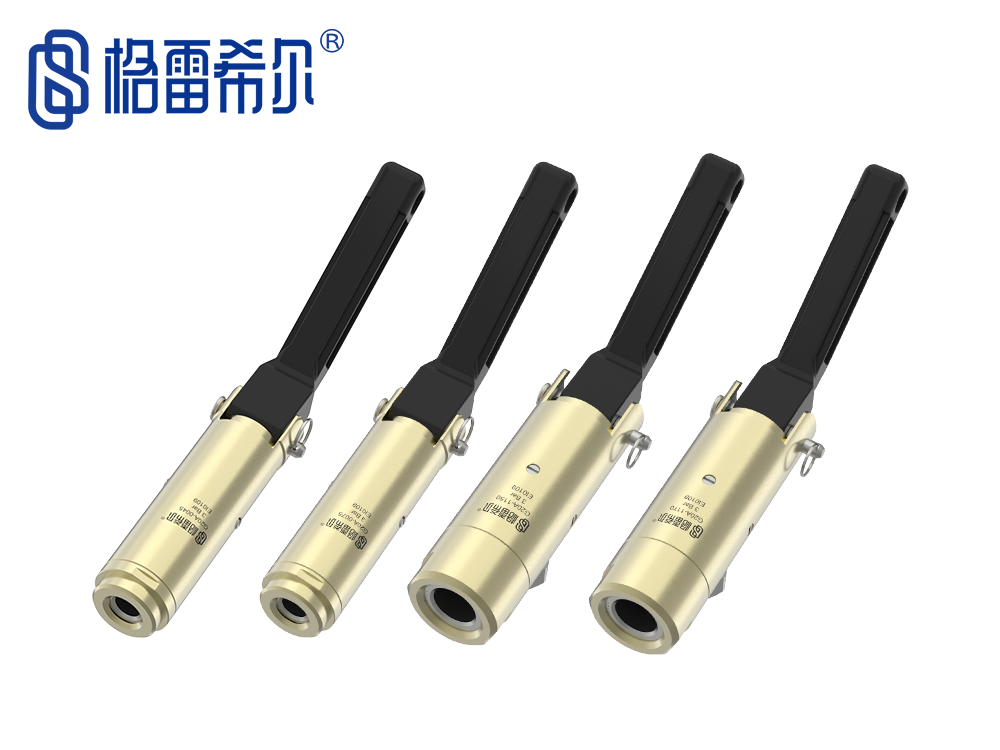

G20系列低压外包式密封测试接头

密封方式：外包式

密封范围：参见选型表

产品分类：外包式密封测试接头

产品描述：G20系列低压外包式密封测试接头适用于测试气压 3Bar 以下的管件密封，采用密封圈膨胀的···

在线订购

G20A系列低压外包式密封测试接头适用于测试气压 3Bar 以下的管件密封，采用密封圈膨胀的方式对连接管件形成径向密封面，密封效果好，对测试件外观不会造成任何损伤。尾端把手式操作，操作简单，配置调节螺母，方便调节密封圈压缩量，增大了快速接头的适应范围。

产品视频

PRODUCT VIDEO

密封连接方案

SEALING CONNECTION SCHEME

	& 通过设置传感器的位置，提前判断连接是否到位
	& 通过高集成自动化测试，最大化提升产量能力
	& 自动化操作精准可靠
	& 消除因连接失败导致的浪费
	& 改善整个测试工序的稳定

产品参数

PRODUCT PARAMETERS

& 操作压力：从真空到8Bar
& 密封范围：10mm~34mm
& 插入尺寸：1、2号主体：15mm，3、4号主体：30mm
& 流量接口：G1/8, G1/4, G1/2
& 主体材料：铝合金/不锈钢
& 主密封圈：氯丁橡胶/硅橡胶
& 内密封圈：丁腈橡胶
& 操作温度：-20℃至120℃

产品特点

Product features

G20快速密封接头特点

无损伤：

密封圈接触面封面，没有硬物接触，对测试管件无刮伤，多种密封圈材质可选

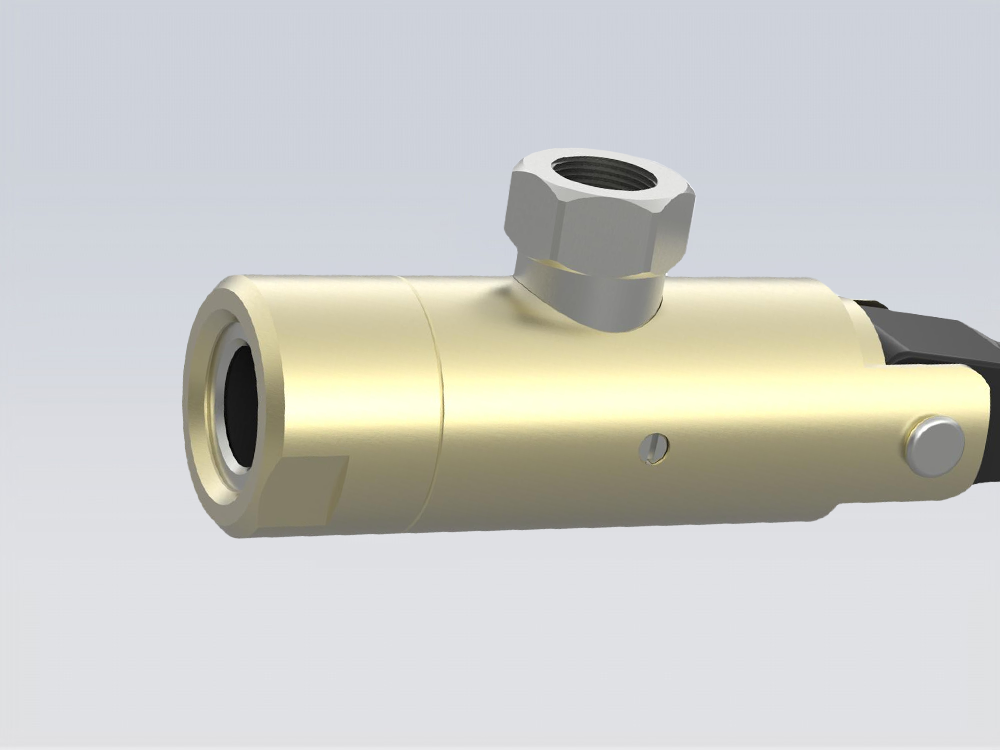

调节螺母：

用来控制密封圈的膨胀量，适配范围更广

铝合金主体：

轻便坚固，操作强度低

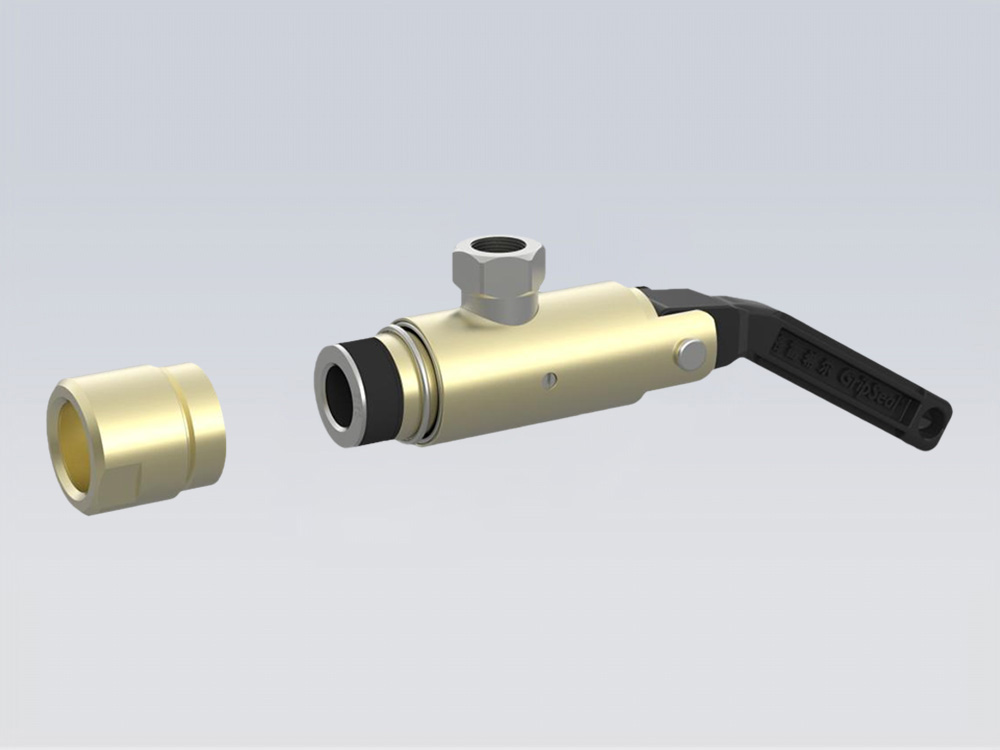

维护简单：

无需工具即可拆卸，方便后期进行维护

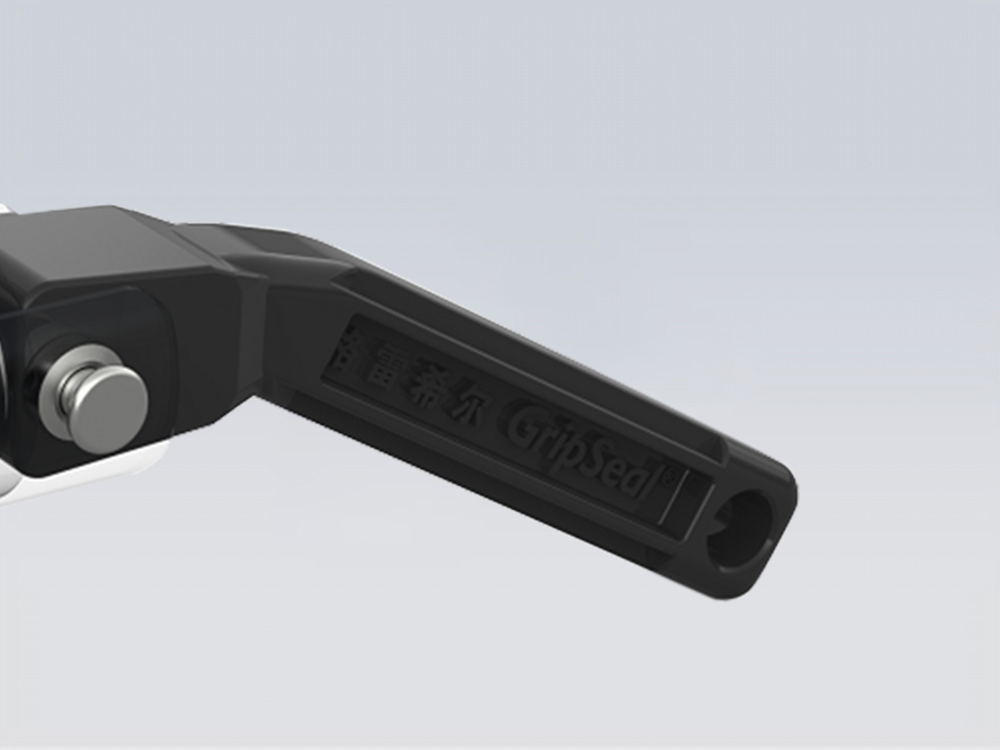

把手操作：

轻便耐磨，降低操作强度，简单省力

操作方式

Operation mode

操作步骤

操作步骤2

操作步骤3

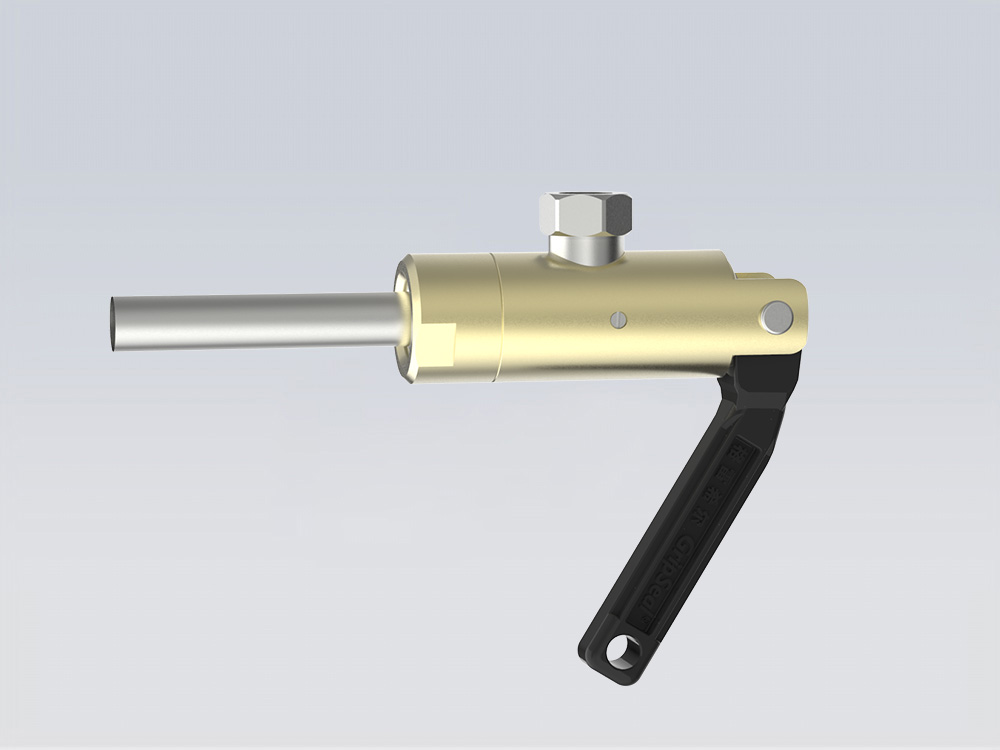

第一步：

将测试管件插入密封接头的测试口内

第二步：

将测试件插入测试孔底部

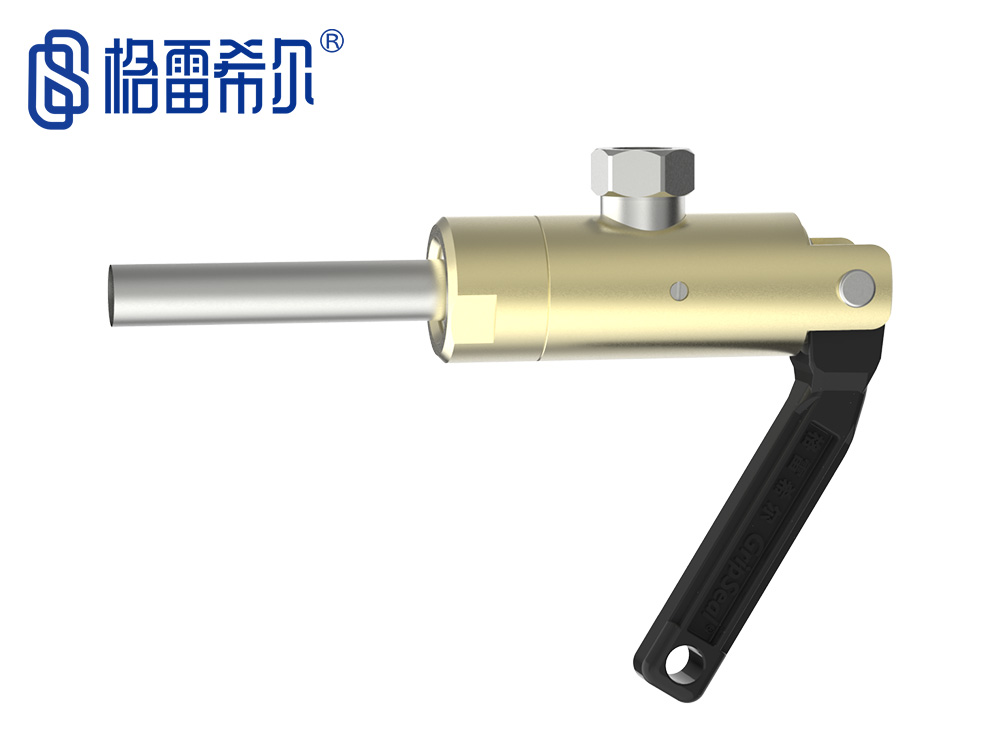

第三步：

扳动把手，此时测试件被缩进在测试孔内完成密封

应用案例

Application cases

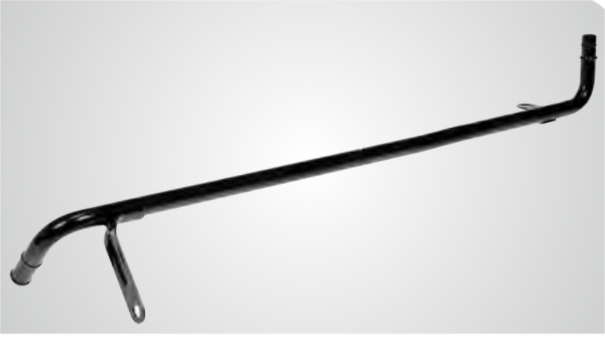

新能源汽车电接口封堵	发动机冷却水管测试	航空管道测试

规格型号表

Specification and Model Table

G20A系列平面图

产品型号	密封直径	尺寸 A	尺寸 B	尺寸 C	尺寸 D	尺寸 E	插入深度 L	密封圈型号
G20A-0007D	0.8-1.3mm	29.7mm	206.9mm	G1/8	65.7mm	124.4mm	15.4mm	SG20A0007D
G20A-0013D	1.3-2.0mm							SG20A0013D
G20A-0020D	2.0-3.3mm							SG20A0020D
G20A-0025	2.5-4.5mm							SG20A0025
G20A-0045	4.5-6.5mm							SG20A0045
G20A-0065	6.5-8.5mm							SG20A0065
G20A-0075	7.5-9.5mm							SG20A0075
G20A-0085	8.5-10.5mm							SG20A0085
G20A-0095	9.5.5-11.5mm							SG20A0095
G20A-0105	10.5-13.0mm							SG20A0105
G20A-1110	11-13.0mm	37.5mm	214.3mm	G3/8	72.2mm	128.3mm	15.6mm	SG20A1110
G20A-1130	13-15mm							SG20A1130
G20A-1150	15-17mm							SG20A1150
G20A-1160	16-18mm							SG20A1160
G20A-1170	17-19mm							SG20A1170
G20A-1180	18-20mm							SG20A1180
G20A-1190	19-21mm							SG20A1190
G20A-1210	21-23mm							SG20A1210

更多规格型号请咨询格雷希尔GripSeal销售人员，除了常规的标准品外，还有强大的定制能力来满足客户复杂的管口快速密封连接，从手动连接到自动化，为客户测试过程提供稳定、可靠、快速地密封。
