密封方式：外螺纹
密封范围：参见选型表
产品分类：外螺纹连接器
产品描述：G85V系列用于热水器行业的点火测试、流量测试等。主体和内部结构均采用316不锈钢材料，···

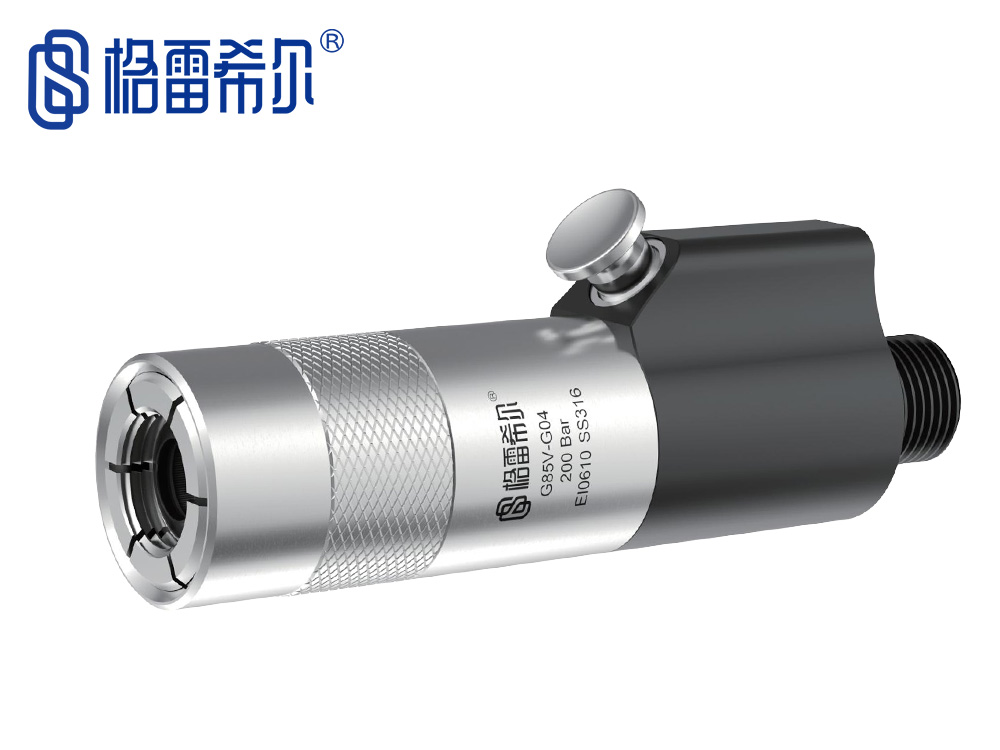

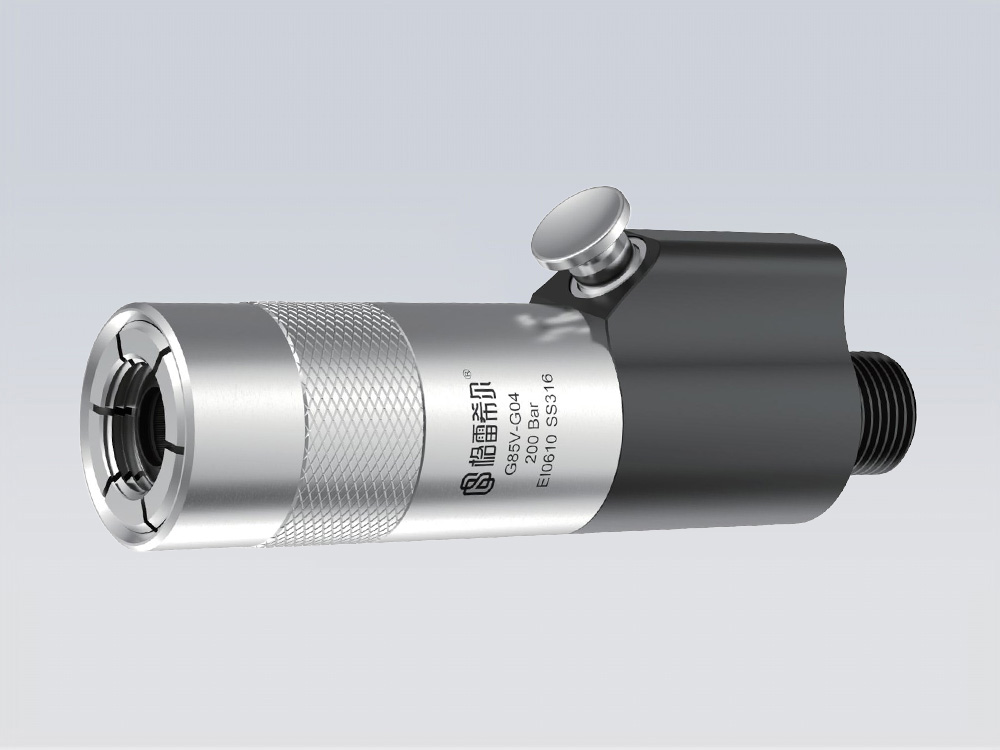

G85V系列格雷希尔快速连接器，用于热水器行业的点火测试、流量测试等。主体和内部结构均采用316不锈钢材料，坚固耐用，密封性能高。采用气压驱动不受空间限制，大流量设计，通径可达12mm，满足测试时通水流量要求。
密封连接方案
Sealed Connection Scheme
| & 外螺纹高压密封连接 |
| & 改善工作效率，降低生产成本 | |

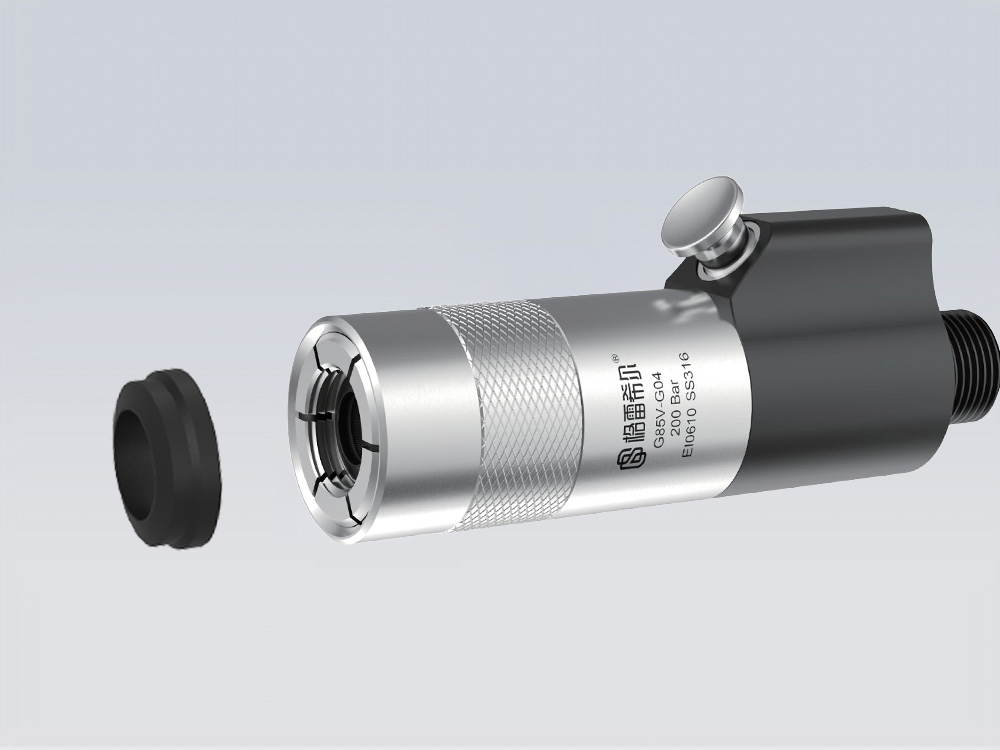

| & 端面密封圈圈更换简单，使用寿命长 | |

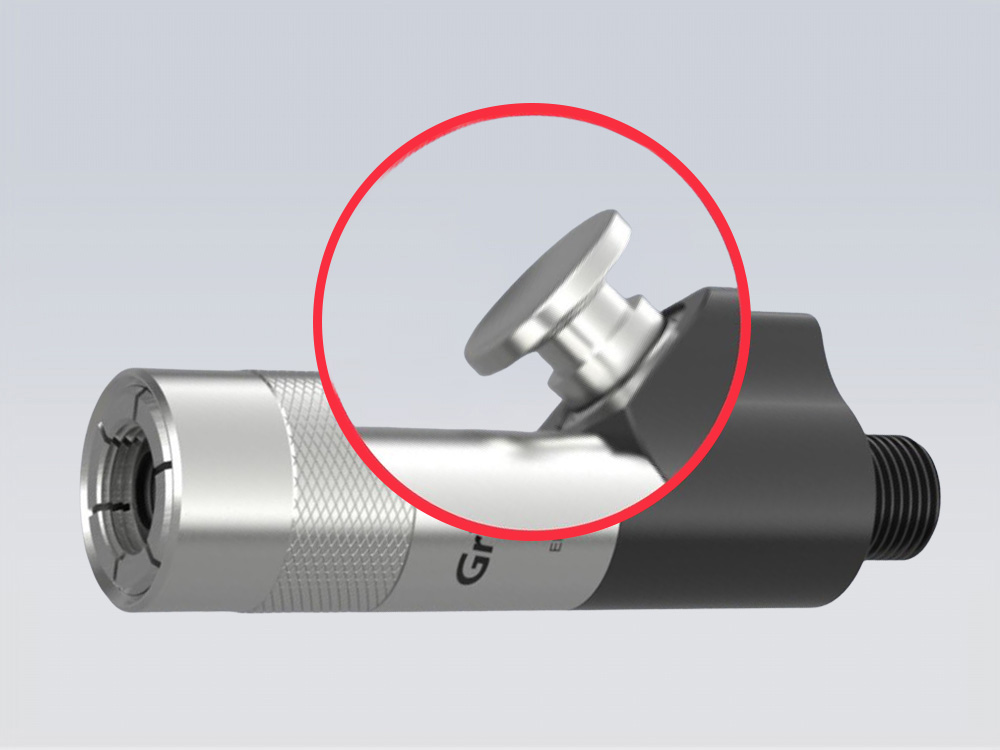

| & 按钮阀气压驱动，不受空间限制 | |

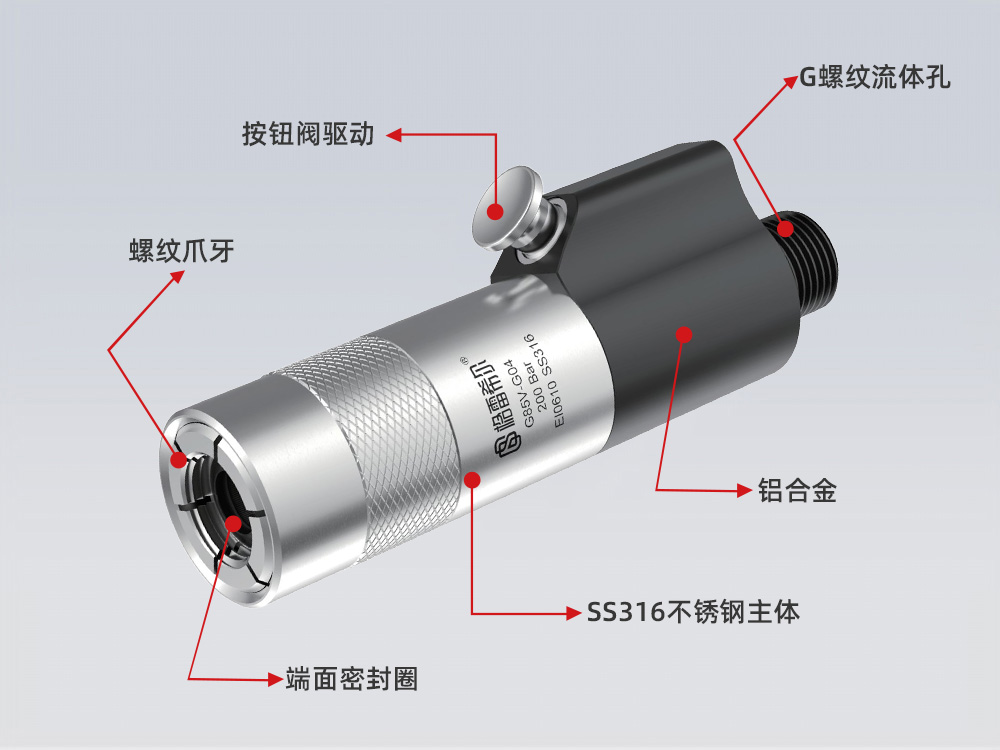

| & 主体316不锈钢结构，力学性能优秀，坚固耐磨 | |
| & 内部结构维护模块化，一体更换，维修简单 |
规格型号表
Specification and Model Table
|
|
|
|
主体316不锈钢结构，力学性能优秀，坚固耐磨 | 按钮阀气压驱动，不受空间限制 | 大流量接口设计满足测试时的通水流量要求 | 端面密封圈更换简单，易于维护 |
规格与参数
Specifications and parameters
| & 操作压力：从真空到20Bar |
|
| & 密封范围：G（R）1/2，G（R）3/4 | |
| & 流量接口：R1/2，R3/4 | |
| & 主体材料：SS316 不锈钢 | |
| & 主密封圈：丁腈橡胶 | |
| & 内密封圈：丁腈橡胶 | |
| & 操作温度：-20℃至120℃ |
规格型号表
Specification and Model Table

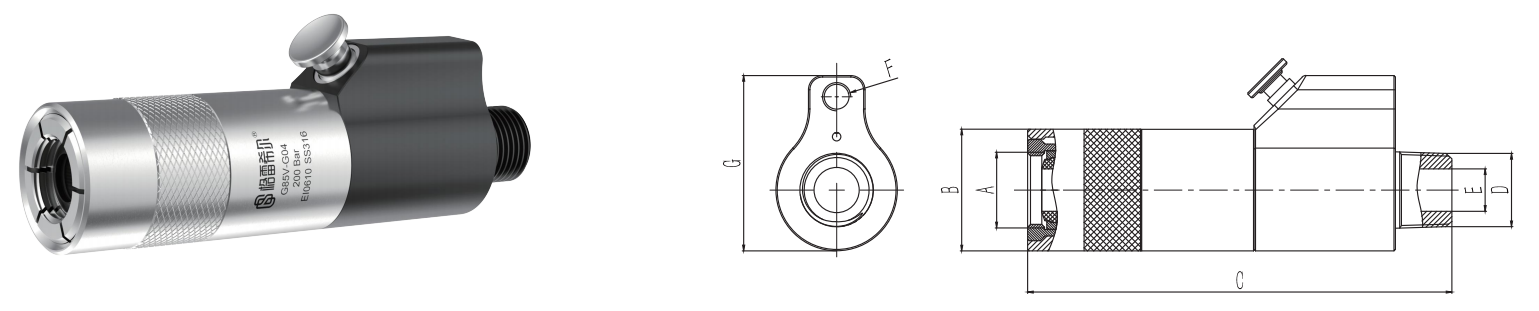

| 产品型号 | 主体编号 | 尺寸A | 尺寸B | 尺寸C | 尺寸D | 尺寸E | 尺寸F | 尺寸G | 密封圈型号 |

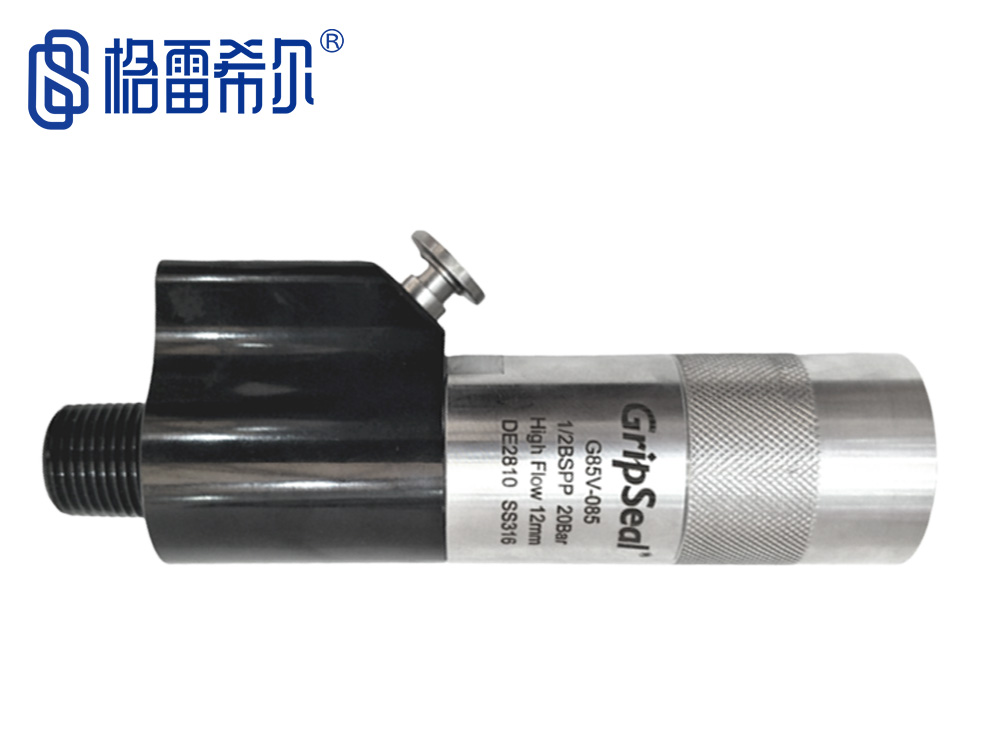

| G85V-085 | 85V1 | G(R)1/2 | 38 | 150 | R1/2外螺纹直出 | 12 | G1/8 | 55 | SG85085 |
| G85V-085HF | 85HFV1 | G(R)1/2 | 38 | 135 | G3/8内螺纹侧出 | 12 | G1/8 | 38 | SG85085 |
| G85L-085 | 85L1 | G(R)1/2 | 38 | 125 | G3/8内螺纹侧出 | 12 | / | 38 | SG85085 |
| G85V-125 | 85V2 | G(R)3/4 | 43 | 150 | R3/4外螺纹直出 | 15 | G1/8 | 62 | SG85125 |
| G85V-125HF | 85HFV2 | G(R)3/4 | 43 | 140 | G1/2内螺纹侧出 | 15 | G1/8 | 43 | SG85125 |
| G85L-125 | 85L1 | G(R)1/2 | 43 | 125 | G1/2内螺纹侧出 | 15 | / | 43 | SG85125 |
