密封方式：外螺纹
密封范围：参见选型表
产品分类：外螺纹连接器
产品描述：G60C系列专为仪器仪表行业的测试、校准等服务。

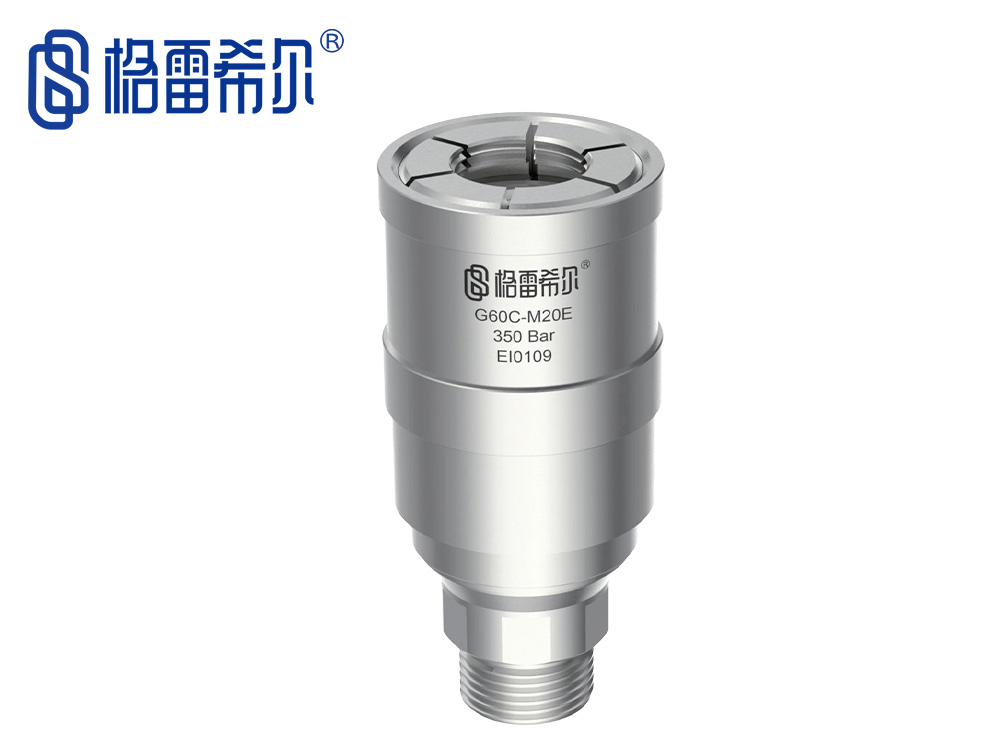

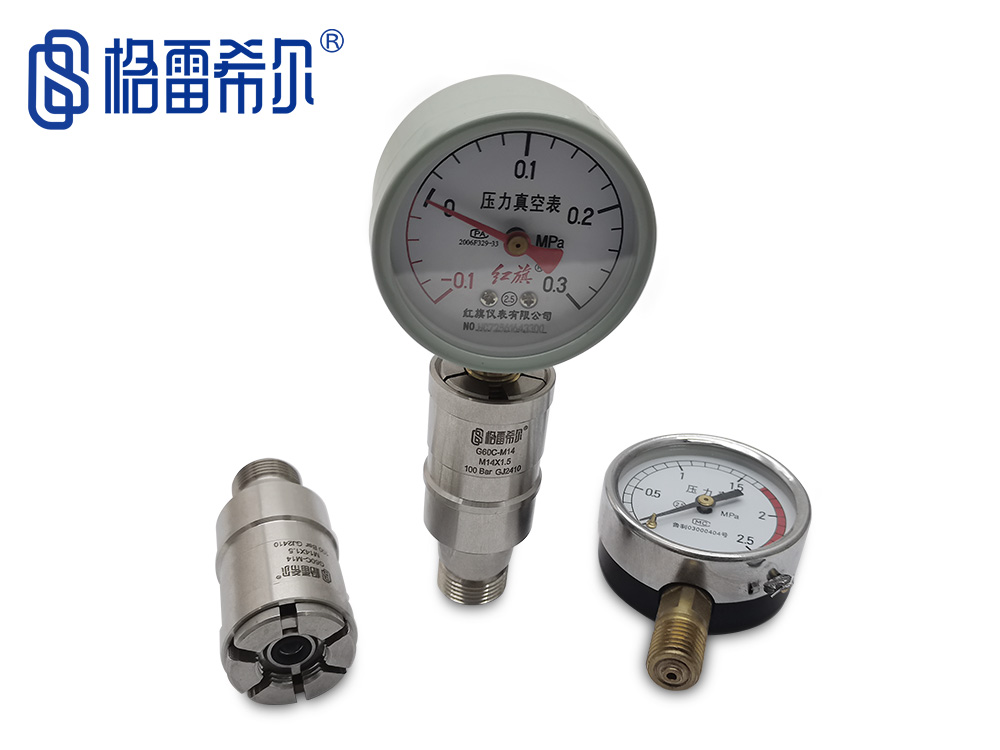

G60C系列格雷希尔快速连接器，高压力设计，专为仪器仪表行业的测试、校准等服务。不管是M20X1.5还是M14X1.5，或是其他的G1/2, G1/4等规格，都有大量现货供应，压力达700bar，根据螺纹规格即可匹配合适的快速接头 。
密封连接方案
Sealed Connection Scheme

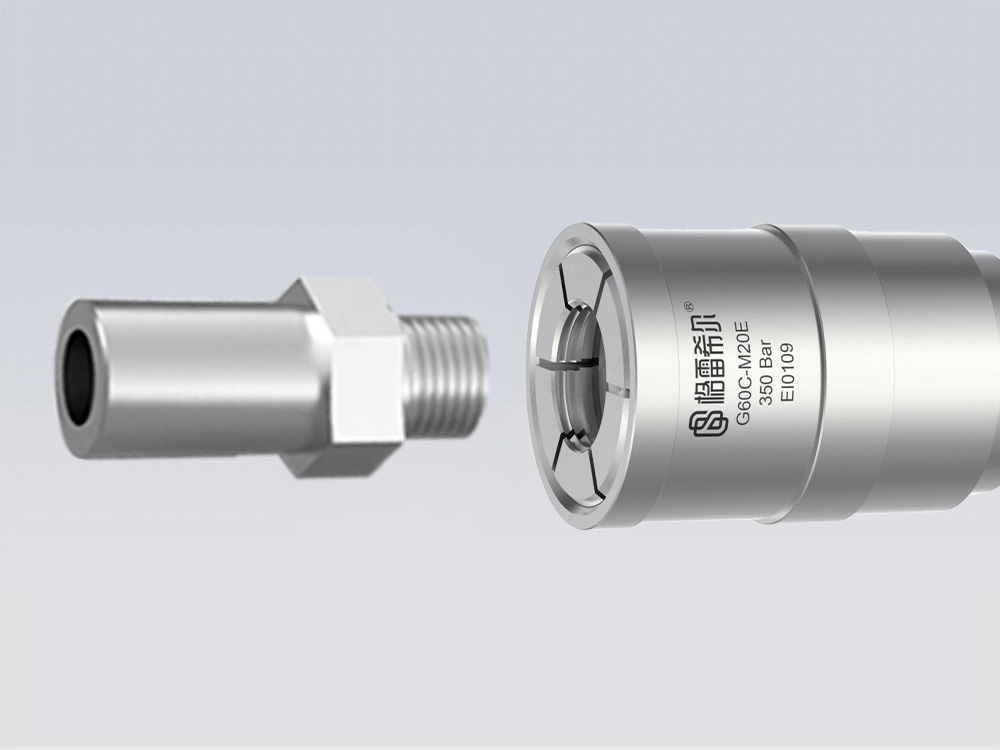

| & 自锁式外螺纹密封连接 |
| & 端面密封承压极限高，密封可靠 | |
| & 主体采用SS316不锈钢材质，坚固耐磨 | |
| & 大流量通道有效提高测试效率 | |
| & 滑套式操作方式简单可靠，省时省力 |
产品特点
Product Features
|
|
|
|

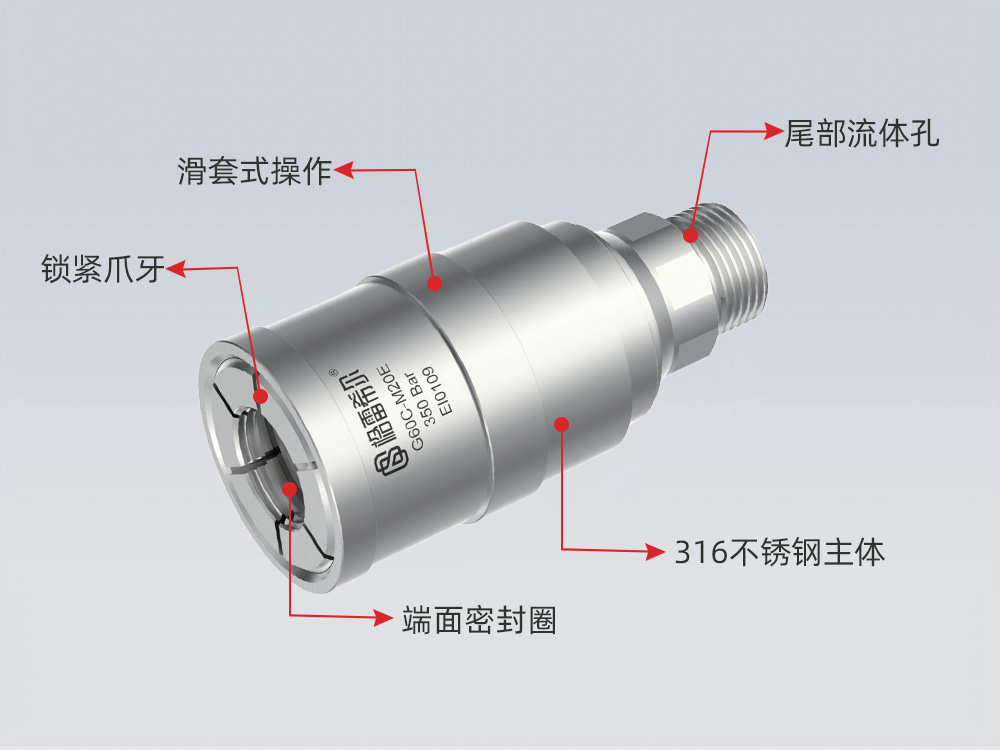

| 外包式螺纹锁紧，无须旋转，保护用户产品螺纹不被损伤 | 滑套式结构，轻松推即可实现锁紧与断开 | 直通式大流量通道减小对运行测试的影响，提高测试效率 | 端面密封圈密封可靠，日常维护简单，易于更换 |
规格与参数
Specifications and Parameters
| & 操作压力： 从真空到700Bar |
|
| & 密封范围：参见选型表 | |
| & 插入尺寸：25mm起 | |
| & 流量接口：参见选型表 | |
| & 主体材料：SS316 不锈钢 | |
| & 主密封圈：丁腈橡胶 | |
| & 操作温度：-20℃至120℃ |
规格型号表
Specification and Model Table

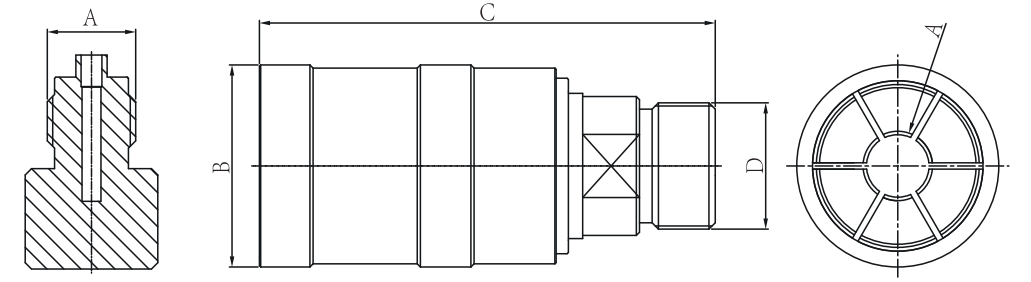

| 产品型号 | 尺寸A | 主体编号 | 尺寸B | 尺寸C | 尺寸D | 压力/主体材质 | 密封圈材质 | 密封圈型号 |
| G60C-M10C | M10*1.0 | 1C | 25 | 72 | M14*1.5 | 350Bar/316不锈钢 | 丁腈橡胶 | SG60CM10C |
| G60C-M10E | M10.1.5 | 1C | 25 | 72 | M14*1.5 | SG60CM10E | ||
| G60C-G01 | G1/8" | 1C | 25 | 72 | M14*1.5 | SG60CG01 | ||
| G60C-R01 | R1/8" | 1C | 25 | 72 | M14*1.5 | SG60CR01 | ||
| G60C-N01 | NPT1/8” | 1C | 25 | 72 | M14*1.5 | SG60CN0 | ||
| G60C-M12C | M12*1.0 | 2C | 32 | 72 | M20*1.5 | SG60CM12C | ||
| G60C-M12E | M12*1.5 | 2C | 32 | 72 | M20*1.5 | SG60CM12E | ||
| G60C-M14E | M14*1.5 | 2C | 32 | 75 | M20*1.5 | SG60CM14E | ||
| G60C-G02 | G1/4" | 2C | 32 | 75 | M20*1.5 | SG60CG02 | ||
| G60C-R02 | R1/4" | 2C | 32 | 75 | M20*1.5 | SG60CR02 | ||
| G60C-N02 | NPT1/4" | 2C | 32 | 75 | M20*1.5 | SG60CN02 | ||
| G60C-M20E | M20*1.5 | 3C | 40 | 85 | M20*1.5 | SG60CM20E | ||
| G60C-G04 | G1/2" | 3C | 40 | 85 | M20*1.5 | SG60CG04 | ||
| G60C-R04 | R1/2" | 3C | 40 | 85 | M20*1.5 | SG60CR04 | ||
| G60C-N04 | NPT1/2" | 3C | 40 | 85 | M20*1.5 | SG60CN04 | ||
| G60HP-M14E | M14*1.5 | 2HP | 36 | 85 | M14*1.5 | 700Bar/316不锈钢 | 丁腈橡胶 | SG60HPM14E |
| G60HP-M20E | M20*1.5 | 3HP | 43 | 95 | M20*1.5 | SG60HPM20E |
