密封方式：内螺纹
密封范围：参见选型表
产品分类：内螺纹连接器
产品描述：G80L-N 系列是一款专门针对公制螺纹密封连接的测试接头，广泛适用于封堵和连接各种螺纹···

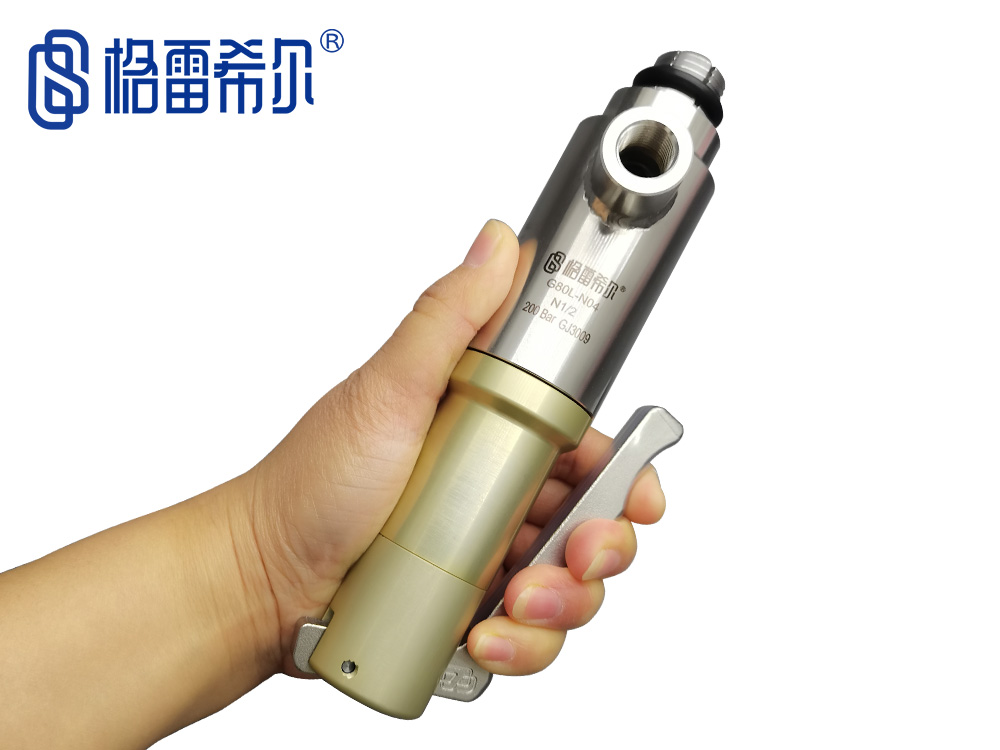

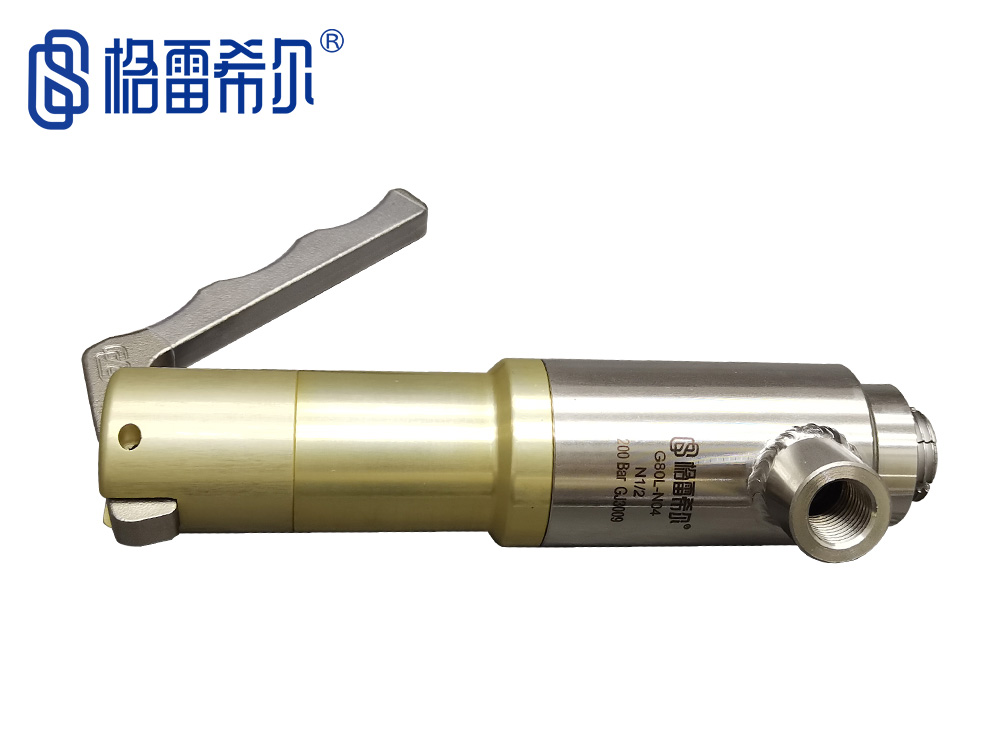

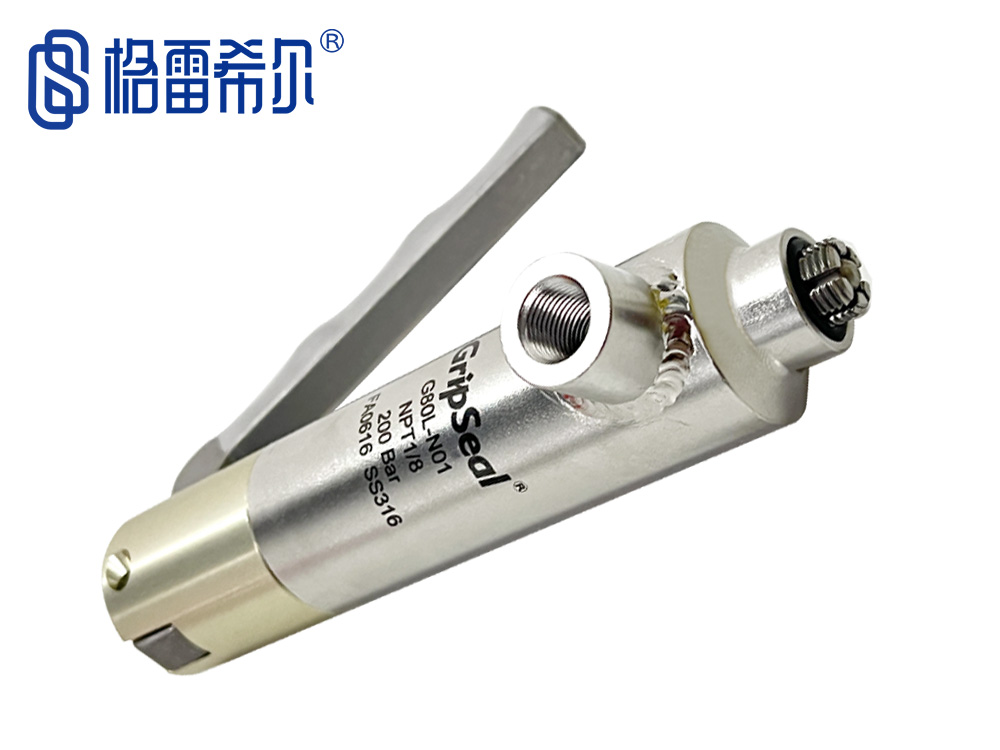

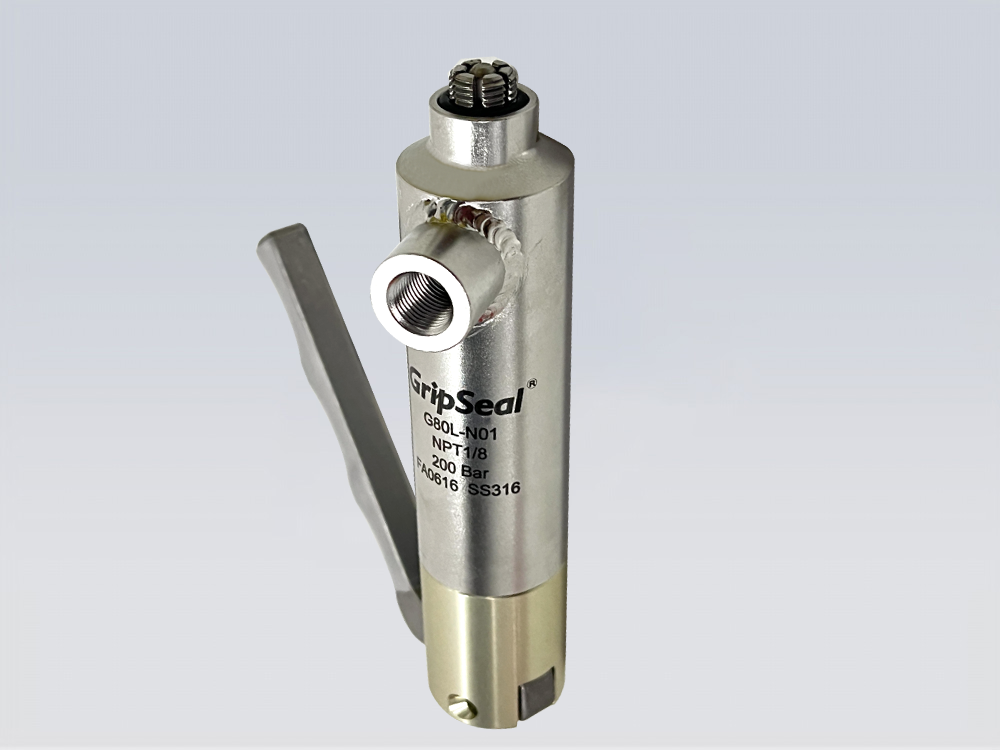

G80L-N系列格雷希尔快速连接器，专用于美标NPT锥管螺纹的快速封堵与连接，广泛应用于汽车零配件的高压测试、气密性测试以及新能源电机控制器的壳体封堵等领域。其驱动方式灵活多样，适用于各种手动和气动场合。
密封连接方案
Sealed Connection Scheme
| & 内螺纹高压密封连接 |
| & 改善工作效率，降低生产成本 | |
| & O形密封圈更换简单，使用寿命长 | |

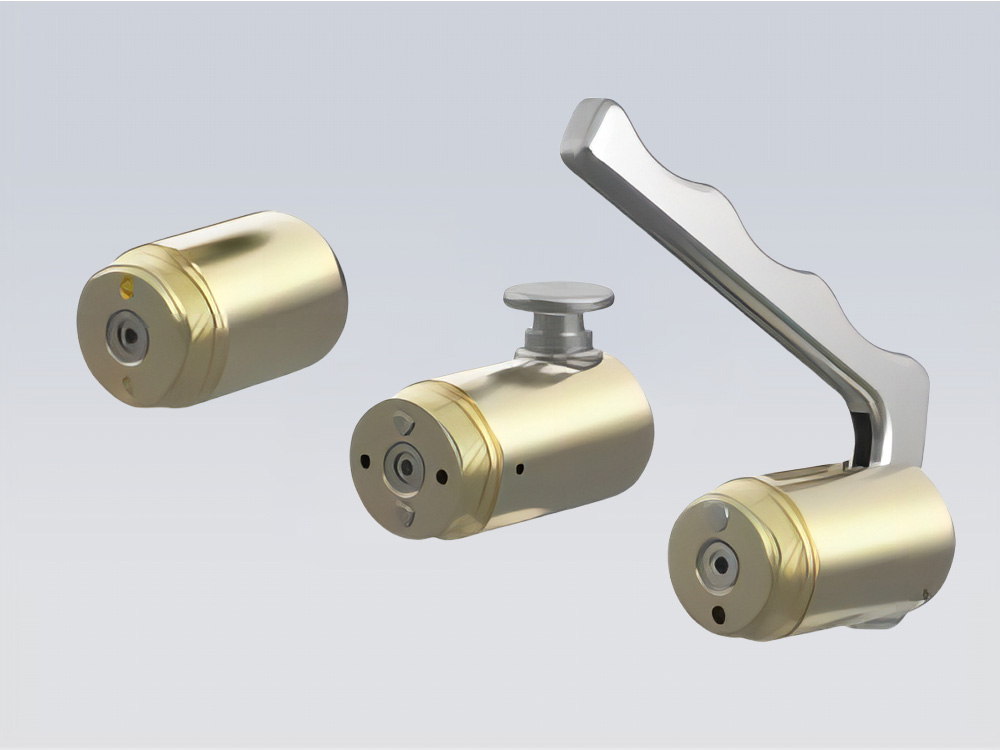

| & 多种驱动方式，满足不同应用场景的要求 | |
| & 主体SS316不锈钢结构，力学性能优秀，坚固耐磨 | |
| & 内部结构维护模块化，一体更换，维修简单 |

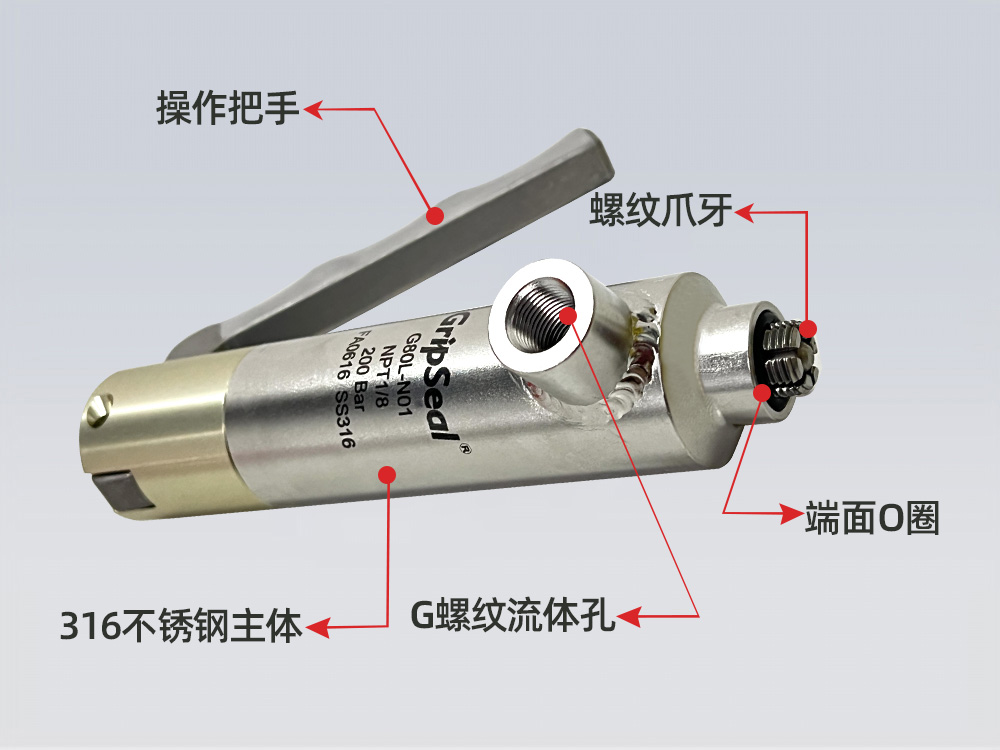

产品特点

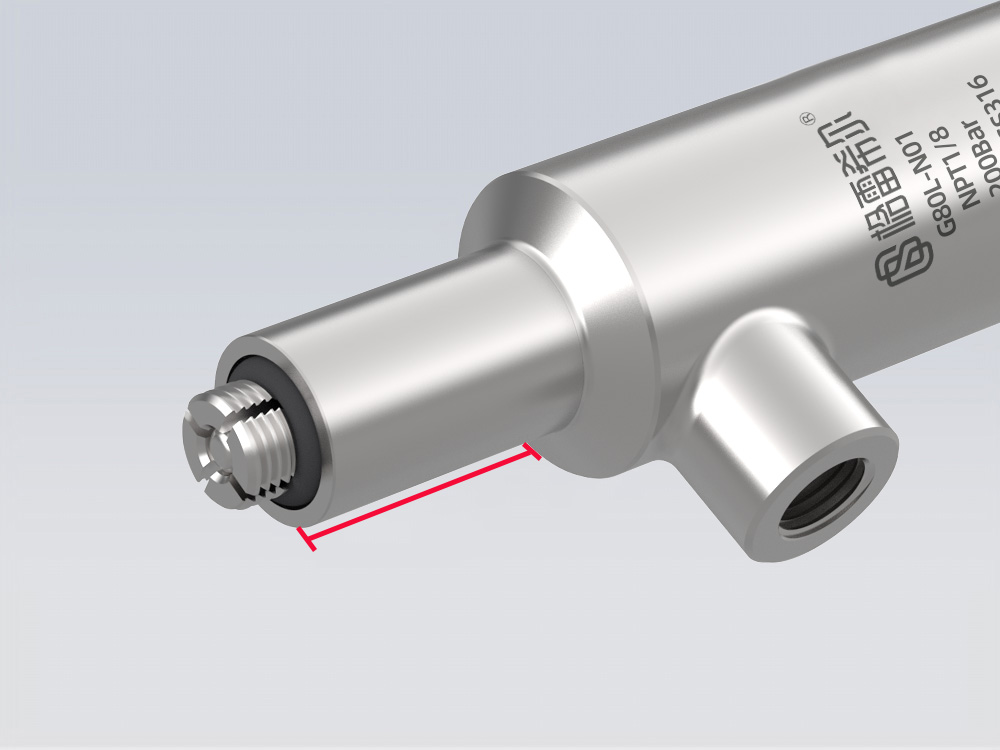

Product Features
|
|
|
|
|

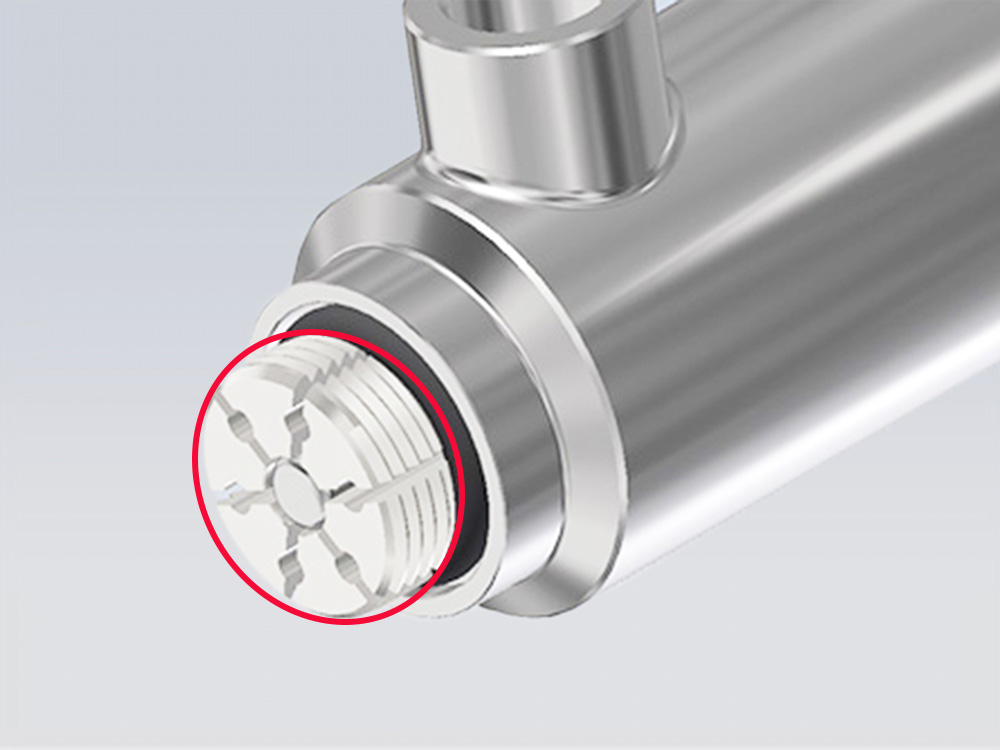

螺纹爪牙膨胀式锁紧内螺纹孔，对螺牙损伤小 | 驱动方式多样化，满足客户手动、气动操作要求 | 接头颈部长度可根据实际应用场景定制 | 螺牙上附有的流量孔可提高流量缩短测试时间 | 端面O性密封圈更换简单，易于维护 |
规格与参数
Specifications and parameters
| & 操作压力：从真空到200Bar |
|
| & 密封范围：参见选型表 | |
| & 流量接口：G1/4、G1/8、G3/8 | |
| & 主体材料：316 不锈钢 | |
& 主密封圈：丁腈橡胶 | |
| & 内密封圈：丁腈橡胶 | |
| & 插入尺寸：7mm-12mm | |
| & 操作温度：-20℃至120℃ |
操作方式
Operating Mode
 |
|
|

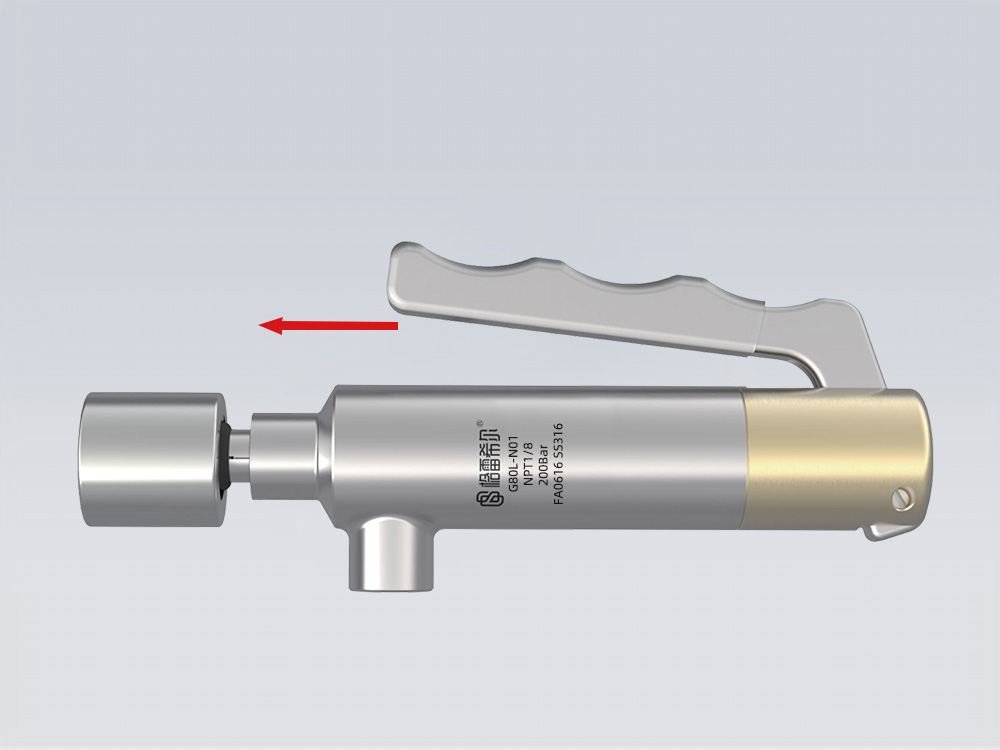

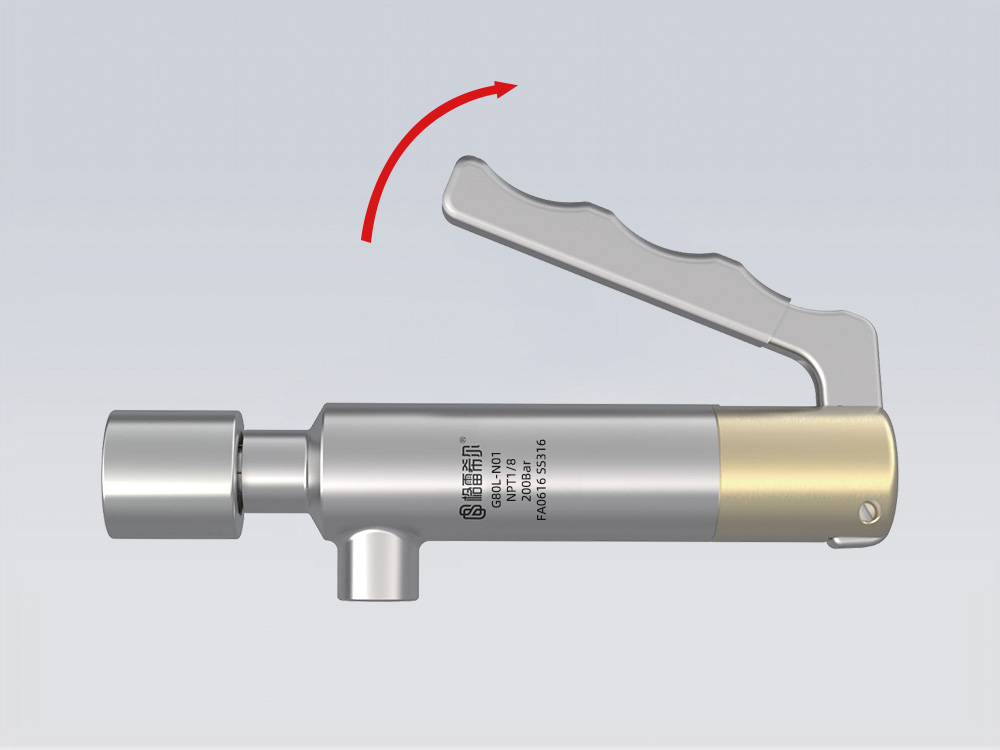

| 第一步：握紧手柄，爪牙伸出并处于收缩状态 | 第二步：向测试件接口方向插入爪牙，直到爪牙完全插入接口内部。 | 第三步：松开手柄，金属爪牙扩张完成抓紧及密封动作 |
规格型号表
Specification and Model Table
| 产品型号 | 密封尺寸 | 主体编号 | 插入深度 | 流体口 | 压力/主体材质 | 密封圈材质 | 密封圈型号 |
| G80L-N01 | NPT1/8” | 1 | 7 | G1/8 | 200Bar/316不锈钢 | 丁腈橡胶 | SG8001 |
| G80L-N02 | NPT1/4” | 2 | 7.5 | SG8002 | |||
| G80L-N03 | NPT3/8” | 3 | 10 | G1/4 | SG8003 | ||
| G80L-N04 | NPT1/2” | 4 | 11.5 | SG8004 | |||
| G80L-N06 | NPT3/4” | 5 | 12 | G3/8 | SG8006 | ||
| G80L-N08 | NPT1” | 6 | 12 | SG8008 |
