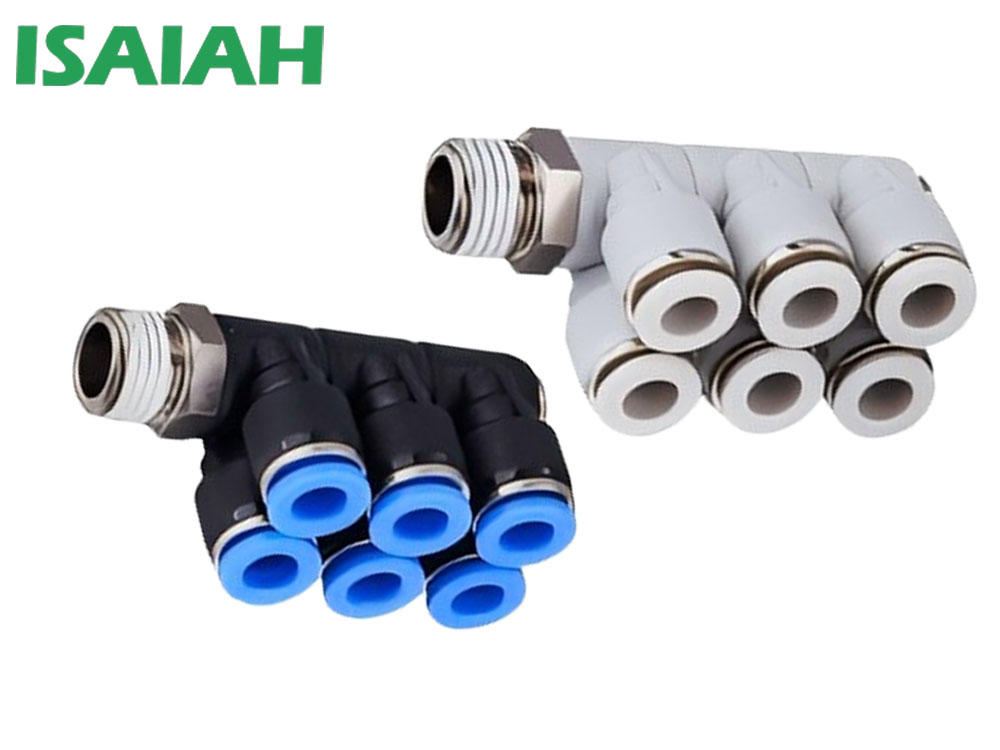

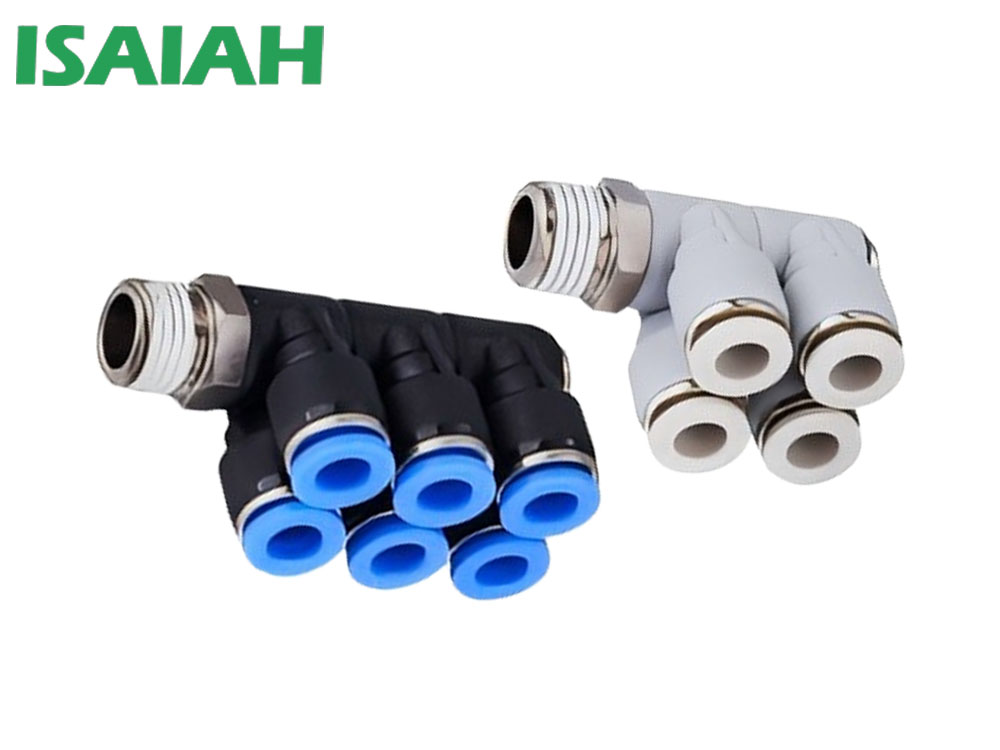

IPAT双管串联直角气动快插接头

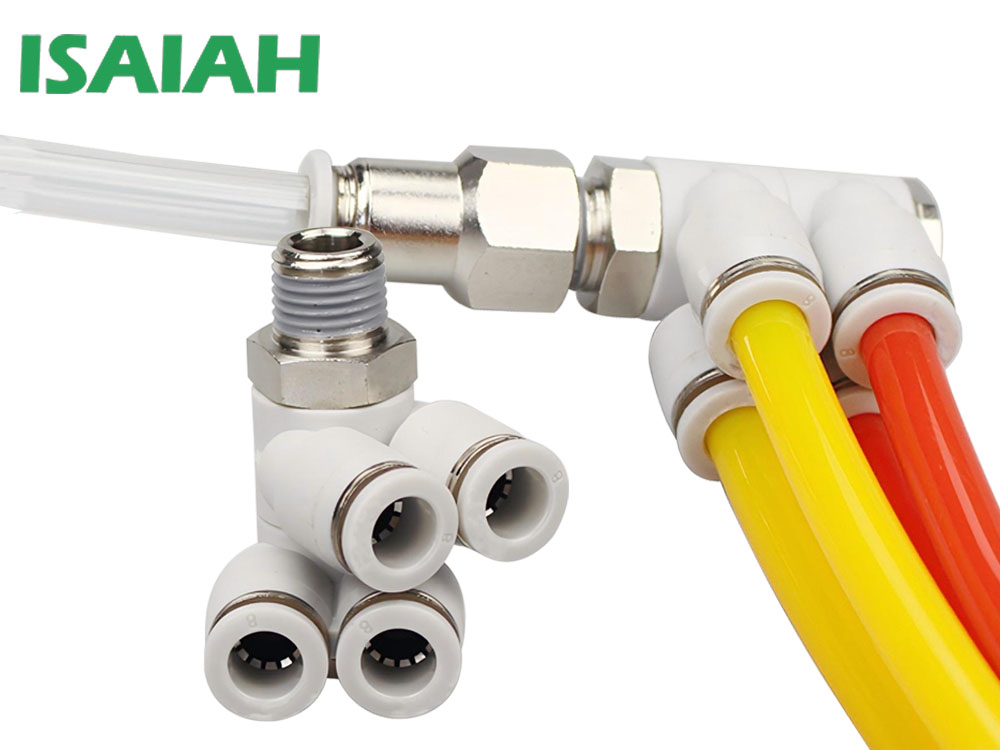

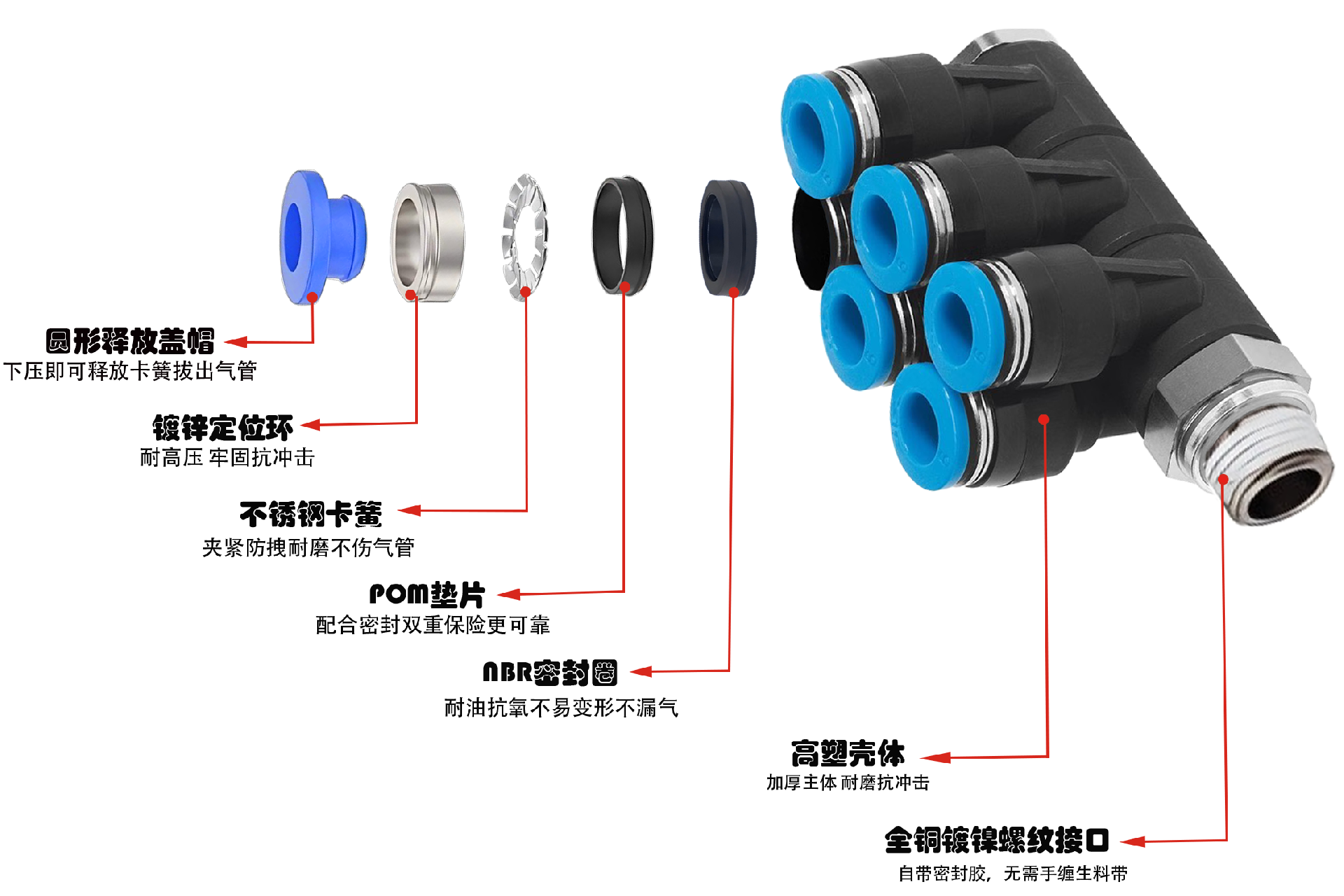

IPAT塑料双管串联直角快插式气动管接头，有一拖四、一拖六两种规格，每种规格都有多种型可供选择，广泛应用于各类气动系统。高强度塑料壳体耐腐蚀、抗冲击；全铜镀镍螺纹自带密封胶，无需手缠生料带，方便连接气缸。安装便捷，即使安装后接头和管体也可360°旋转。

IPAT塑料双管串联直角单螺纹接头的技术参数：

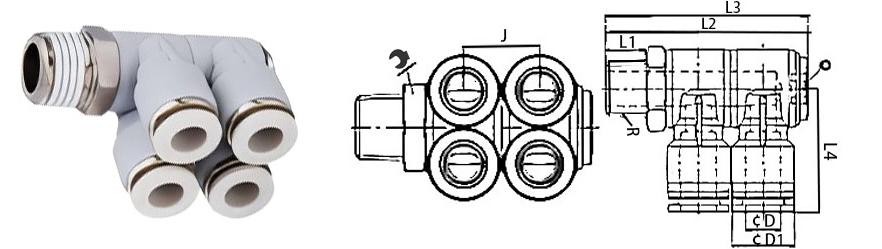

IPAT一拖四双管串联直角接头的规格型号表：

型号	￠D	R	L1	L2	L3	L4	￠D1	J
IPAT04-01(2)	4	R1/8	7.5	18.5	42	24	13	14	5	14
IPAT04-02(2)		R1/4	9.5	20.5	44	24	13	14	5	14
IPAT04-03(2)		R3/8	10.5	22	45.5	24	13	14	5	17
IPAT06-01(2)	6	R1/8	7.5	18.5	42	24	13	14	5	14
IPAT06-02(2)		R1/4	9.5	20.5	44	24	13	14	5	14
IPAT06-03(2)		R3/8	10.5	22	45.5	24	13	14	5	17
IPAT08-01(2)	8	R1/8	7.5	19.5	45	28.6	14.5	15	6	17
IPAT08-02(2)		R1/4	9.5	21.5	47	28.6	14.5	15	6	17
IPAT08-03(2)		R3/8	10.5	22.5	48	28.6	14.5	15	6	17
IPAT08-04(2)		R1/2	13.5	26	51.5	28.6	14.5	15	6	21
IPAT10-02(2)	10	R1/4	9.5	27	58.5	34	18	19	/	21
IPAT10-03(2)		R3/8	10.5	28	59.5	34	18	19	/	21
IPAT10-04(2)		R1/2	13.5	31	62.5	34	18	19	/	21
IPAT12-02(2)	12	R1/4	9.5	30.5	66.5	37.5	21	22	/	26
IPAT12-03(2)		R3/8	10.5	31.5	67.5	37.5	21	22	/	26
IPAT12-04(2)		R1/2	13.5	34.5	70.5	37.5	21	22	/	26

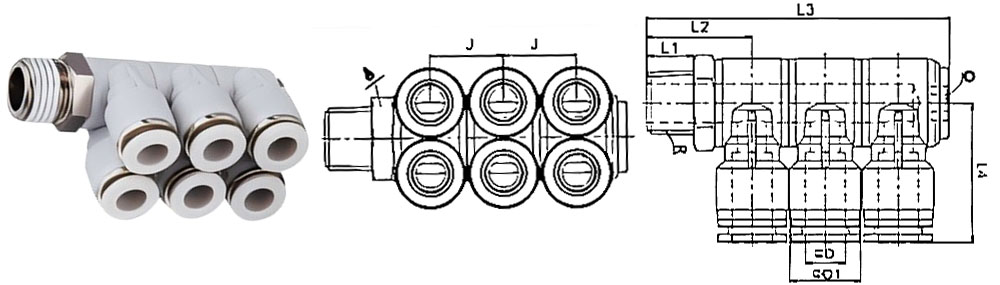

IPAT一拖六串联直角单螺纹接头的规格型号表：

型号	￠D	R	L1	L2	L3	L4	￠D1	J
IPAT04-01(3)	4	R1/8	7.5	18.5	42	24	13	14	5	14
IPAT04-02(3)		R1/4	9.5	20.5	44	24	13	14	5	14
IPAT04-03(3)		R3/8	10.5	22	45.5	24	13	14	5	17
IPAT06-01(3)	6	R1/8	7.5	18.5	42	24	13	14	5	14
IPAT06-02(3)		R1/4	9.5	20.5	44	24	13	14	5	14
IPAT06-03(3)		R3/8	10.5	22	45.5	24	13	14	5	17
IPAT08-01(3)	8	R1/8	7.5	19.5	45	28.6	14.5	15	6	17
IPAT08-02(3)		R1/4	9.5	21.5	47	28.6	14.5	15	6	17
IPAT08-03(3)		R3/8	10.5	22.5	48	28.6	14.5	15	6	17
IPAT08-04(3)		R1/2	13.5	26	51.5	28.6	14.5	15	6	21
IPAT10-02(3)	10	R1/4	9.5	27	58.5	34	18	19	/	21
IPAT10-03(3)		R3/8	10.5	28	59.5	34	18	19	/	21
IPAT10-04(3)		R1/2	13.5	31	62.5	34	18	19	/	21
IPAT12-02(3)	12	R1/4	9.5	30.5	66.5	37.5	21	22	/	26
IPAT12-03(3)		R3/8	10.5	31.5	67.5	37.5	21	22	/	26
IPAT12-04(3)		R1/2	13.5	34.5	70.5	37.5	21	22	/	26
